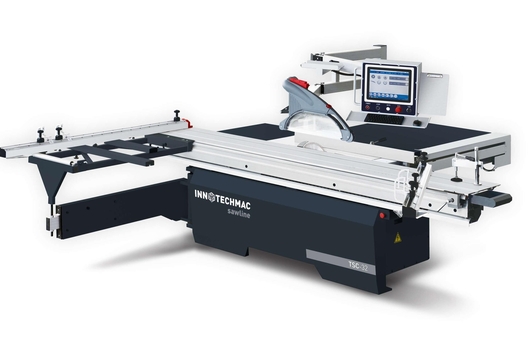

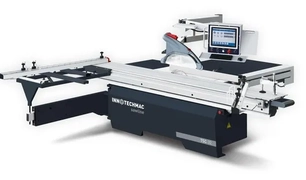

Форматно-раскроечный станок с подвижной кареткой
TSD-32
Характеристики:
Макс. ход подвижной каретки, мм: 3200
Ширина каретки, мм: 405
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм: 1250
Высота пропила, мм: 80
Цифровая индикация линеек: 3 индикатора
Наклон пильного узла: автоматический
Ширина каретки, мм: 405
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм: 1250
Высота пропила, мм: 80
Цифровая индикация линеек: 3 индикатора
Наклон пильного узла: автоматический
Цена по запросу
12 мес гарантии
Лизинг 0%
Доставка по РБ
Сервис 24/7
Форматно-раскроечный станок TSD-32 – это современное оборудование для высокоточного раскроя плитных материалов с гарантией отсутствия сколов. Благодаря массивной стальной станине, обработанной на станках с ЧПУ, и роликовой каретке из алюминиевого профиля, станок обеспечивает точность позиционирования до 0,1 мм. Раздельные двигатели основной (5,5 кВт) и подрезной (0,75 кВт) пил позволяют работать с ламинированными материалами без повреждения кромок, что делает TSD-32 идеальным выбором для мебельных производств и цехов по обработке ДСП.
Технологические преимущества TSD-32
Автоматическая регулировка наклона – цифровой контроль угла 0-45° с точностью 0,1°
Прецизионная измерительная система – двойные линейки с увеличительными линзами и цифровыми индикаторами
Профессиональная мощность – подрезной диск 8000 об/мин для чистого реза без сколов
Безопасность оператора – толкатель для заготовок менее 120 мм и аварийная остановка
Стабильность работы – литой пильный узел с 12-часовой обкаткой подшипников
Прецизионная измерительная система – двойные линейки с увеличительными линзами и цифровыми индикаторами
Профессиональная мощность – подрезной диск 8000 об/мин для чистого реза без сколов
Безопасность оператора – толкатель для заготовок менее 120 мм и аварийная остановка
Стабильность работы – литой пильный узел с 12-часовой обкаткой подшипников
Ключевые особенности конструкции TSD-32
Усиленная станина. Сварная конструкция из прямоугольных стальных труб сечением 80x40 мм с последующей термообработкой и фрезеровкой посадочных поверхностей на станках с ЧПУ. Это полностью исключает вибрации при резке толстых пакетов (до 80 мм).
Алюминиевая роликовая каретка. Легкая и жесткая каретка из анодированного алюминия длиной 3200 мм перемещается по роликовым направляющим закрытого типа. Обеспечивает плавный ход без люфтов на всем протяжении реза.
Прецизионный пильный узел. Литой корпус пильного узла прошел 12-часовую обкатку подшипников на заводе. Раздельные двигатели: основной 5,5 кВт (3000/4000/5000 об/мин) и подрезной 0,75 кВт (8000 об/мин) гарантируют идеально чистый рез ламинированных поверхностей без сколов.
Автоматика и цифровая индикация. Подъем/опускание и наклон пильного узла (0–45°) — моторизированные, с контролем угла через цифровой индикатор. Три цифровые линейки на упорах с точностью 0,1 мм позволяют настраивать размеры за считанные секунды.
Безопасность. Станок оснащен аварийной кнопкой, толкателем для заготовок менее 120 мм и пыленепроницаемым электрошкафом (степень защиты IP54).
Алюминиевая роликовая каретка. Легкая и жесткая каретка из анодированного алюминия длиной 3200 мм перемещается по роликовым направляющим закрытого типа. Обеспечивает плавный ход без люфтов на всем протяжении реза.
Прецизионный пильный узел. Литой корпус пильного узла прошел 12-часовую обкатку подшипников на заводе. Раздельные двигатели: основной 5,5 кВт (3000/4000/5000 об/мин) и подрезной 0,75 кВт (8000 об/мин) гарантируют идеально чистый рез ламинированных поверхностей без сколов.
Автоматика и цифровая индикация. Подъем/опускание и наклон пильного узла (0–45°) — моторизированные, с контролем угла через цифровой индикатор. Три цифровые линейки на упорах с точностью 0,1 мм позволяют настраивать размеры за считанные секунды.
Безопасность. Станок оснащен аварийной кнопкой, толкателем для заготовок менее 120 мм и пыленепроницаемым электрошкафом (степень защиты IP54).
Конструктивные особенности
- Усиленная станина – прямоугольные стальные трубы с поглощением вибраций.
- Широкий рабочий стол – раскрой деталей длиной до 3,1 м с фиксацией положения.
- Угловой упор – точное выполнение соединений под разными углами.
- Пыленепроницаемый электрошкаф – защита компонентов при интенсивной эксплуатации.
Область применения
- Мебельные фабрики и цеха корпусной мебели.
- Производство кухонных столешниц и фасадов.
- Предприятия по обработке ламинированных плит.
Сравнение форматно-раскроечных станков TSM-32, TSD-32 и TSC-32
| Параметр | TSM-32 | TSD-32 | TSC-32 |
|---|---|---|---|
| Макс. ход подвижной каретки, мм | 3200 | 3200 | 3200 |
| Ширина каретки, мм | 405 | 405 | 435 |
| Расстояние между пилой и боковой линейкой, мм | 1205 | 1205 | 1300 |
| Высота пропила, мм | 80 | 80 | 80 |
| Угол наклона пильного узла, град | 0-45 | 0-45 | 0-45 |
| Мощность основной пилы, кВт | 5.5 | 5.5 | 5.5 |
| Мощность подрезной пилы, кВт | 0.75 | 0.75 | 0.75 |
| Скорость основной пилы, об/мин | 3000/4000/5000 | 3000/4000/5000 | 3000/4000/5000 |
| Скорость подрезной пилы, об/мин | 8000 | 8000 | 8000 |
| Диаметр основной пилы, мм | 300 | 300 | 300 |
| Диаметр подрезной пилы, мм | 120 | 120 | 120 |
| Посадочный диаметр основной пилы, мм | 30 | 30 | 30 |
| Посадочный диаметр подрезной пилы, мм | 20 | 20 | 20 |
| Подъем/опускание основной пилы | моторизированное | моторизированное | моторизированное |
| Наклон пильного узла | ручной | автоматический | автоматический |
| Цифровая индикация линеек | — | 3 индикатора | 2 индикатора |
| Диаметр аспирационного отверстия | 2×100 | 2×100 | 2×100 |
| Общая установленная мощность, кВт | 6,25 | 6,25 | 7,4 |
| Габариты в упаковке, мм | 2160×1200×1150 3450×490×350 |
2160×1200×1150 3450×490×350 |
2200×2300×1200 3450×550×350 |
| Вес станка в упаковке, кг | 920 | 930 | 1200 |
Условные обозначения: ✓ — оптимальное значение. Ключевое преимущество TSD-32 перед TSM-32 — автоматический наклон пильного узла и наличие цифровой индикации (3 индикатора).
Часто задаваемые вопросы
Какой максимальный формат листа можно резать на TSD-32?
Максимальный ход каретки составляет 3200 мм. С учетом ширины каретки 405 мм станок позволяет раскраивать листы форматом до 3100×3100 мм за один проход. Ширина пропила с одной стороны от упора — до 1250 мм.
Нужно ли специальное обучение для работы на этом станке?
Базовые навыки работы на форматно-раскроечных станках достаточны. Интерфейс интуитивно понятен, а цифровые линейки упрощают настройку. При покупке станка наши инженеры проводят пуско-наладочные работы и обучение вашего персонала работе на TSD-32.
Какие пильные диски подходят для TSD-32?
Для основной пилы посадочный диаметр — 30 мм, наружный — 300 мм. Для подрезной — посадочный 20 мм, диаметр 120 мм. Мы рекомендуем диски с твердосплавными напайками для чистового реза ламината и отрицательным углом наклона зуба.
Какая гарантия и сервисное обслуживание?
Гарантия на форматный станок TSD-32 составляет 12 месяцев. Мы осуществляем гарантийное и постгарантийное обслуживание, поставляем оригинальные запчасти (ремни, подшипники, пилы). Выезд инженера в течение 24 часов по Минску и регионам Беларуси.
Возможен ли лизинг или рассрочка?
Да, мы помогаем с оформлением лизинга от 0%. Предоставляем все необходимые документы. Рассрочка возможна при сотрудничестве с нашими банками-партнерами. Уточняйте условия у менеджеров.
Макс. ход подвижной каретки, мм
3200
Ширина каретки, мм
405
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм.
1205
Высота пропила, мм
80
Угол наклона пильного узла, град
0-45
Мощность электродвигателя основной пилы, кВт
5.5
Мощность электродвигателя подрезной пилы, кВт
0,75
Скорость вращения основной пилы, об/мин
3000/4000/5000
Диаметр основной пилы, мм
300
Диаметр подрезной пилы, мм
120
Посадочный диаметр основной пилы, мм
30
Посадочный диаметр подрезной пилы, мм
20
Скорость вращения подрезной пилы
8000
Подъем\опускание основной пилы
моторизированное
Наклон пильного узла
автоматический
Цифровая индикация линеек
3 индикатора
Диаметр выходного аспирационного отверстия
2x100
Общая установленная мощность, кВт
6,25
Вес станка в упаковке, кг
930
