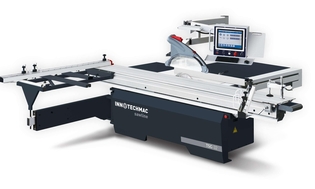

Форматно-раскроечный станок с подвижной кареткой
TSC-32
Характеристики:
Макс. ход подвижной каретки, мм: 3200
Ширина каретки, мм: 435
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм: 1300
Высота пропила, мм: 80
Цифровая индикация линеек: 2 индикатора+ боковой упор на сервоприводе
Наклон пильного узла: автоматический
Ширина каретки, мм: 435
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм: 1300
Высота пропила, мм: 80
Цифровая индикация линеек: 2 индикатора+ боковой упор на сервоприводе
Наклон пильного узла: автоматический
Цена по запросу
Цена по запросу
- Цена зависит от комплектации и объема.
- Цена зависит от комплектации и объема.
12 мес гарантии
Точность 0,05 мм
Доставка по РБ
Автоматика (сервопривод)
Современный форматно-раскроечный станок – это высокотехнологичное оборудование для прецизионного раскроя плитных материалов с точностью до 0,1 мм. Благодаря массивной стальной станине, обработанной на станках с ЧПУ, и роликовой каретке из алюминиевого профиля, оборудование гарантирует отсутствие люфтов и вибраций даже при работе с максимальными нагрузками. Раздельные двигатели основной (5.5 кВт) и подрезной (0.75 кВт) пил обеспечивают чистый рез без сколов, а сервопривод продольного упора минимизирует влияние человеческого фактора.
Купить форматно-раскроечный станок TSC-32 в Минске: точность и автоматизация раскроя
Форматно-раскроечный станок TSC-32 — это профессиональное оборудование для мебельных производств и цехов по обработке плитных материалов, работающих в серийном и мелкосерийном режимах. Модель спроектирована для продольного и поперечного раскроя ламинированных ДСП, МДФ, фанеры и пластиков с максимальной точностью до 0,1 мм. В отличие от станков с ручным управлением, TSC-32 оснащается сервоприводом продольного упора и цифровой индикацией, что сводит к минимуму влияние человеческого фактора и обеспечивает повторяемость геометрии детали от партии к партии.
Конструкция и жесткость
Базой станка служит массивная стальная станина, прошедшая фрезерную обработку на станках с ЧПУ. Это гарантирует геометрическую точность направляющих и отсутствие вибраций даже при максимальной нагрузке. Роликовая каретка изготовлена из алюминиевого профиля — она легкая, но жесткая, ее ход составляет 3200 мм, что позволяет раскраивать листы длиной до 3,1 метра. Ширина самой каретки — 435 мм, а максимальное расстояние между пилой и боковой базовой линейкой достигает 1300 мм.
Пильный узел и мощность
Станок оснащен раздельными приводами основной (5,5 кВт) и подрезной (0,75 кВт) пил. Главный вал, прошедший 12-часовую динамическую обкатку подшипников, вращается на трех скоростях — 3000, 4000 и 5000 об/мин. Это позволяет подбирать оптимальный режим резания в зависимости от толщины (максимальный пропил — 80 мм) и плотности материала. Подрезной диск вращается с частотой 8000 об/мин, что гарантирует чистый, безсколовый рез на верхней и нижней кромке, исключая необходимость в дополнительной обработке торцов.
Автоматика и управление
Ключевое преимущество TSC-32 перед бюджетными аналогами — моторизированный подъем и автоматический наклон пильного узла в диапазоне 0-45°. Угол выставляется с пульта управления, что ускоряет переналадку при переходе на раскрой под углом для торцевых соединений. Цифровые индикаторы установлены как на продольном, так и на поперечном упоре. Для управления используется промышленный контроллер с графическим интерфейсом, который позволяет импортировать файлы раскроя из внешних оптимизаторов (например, из программного обеспечения для расчета карт раскроя), а также выводить на печать этикетки и карты раскроя непосредственно с USB-накопителя или по сети Ethernet.
Безопасность и эргономика
Рабочее пространство организовано с учетом требований охраны труда. Электрошкаф пыленепроницаемый, что критично для работы с ЛДСП. В комплект входит толкатель для пиления узких заготовок, исключающий риск травмирования рук оператора. Выходные отверстия аспирации (2×100 мм) позволяют эффективно удалять опилки, поддерживая чистоту в цеху и продлевая срок службы подвижных элементов.
Область применения TSC-32
Оборудование ориентировано на:
- Крупные и средние мебельные фабрики, работающие с корпусной мебелью.
- Цеха по производству фасадов и столешниц из ламинированных плит.
- Предприятия, где требуется серийный раскрой с высокой точностью и минимальным процентом брака.
Похожие модели
TSM-32
Ручной наклон пилы, длина реза 3200 мм
Узнать цену →
TSC-32
Автоматический наклон, усиленная каретка
Узнать цену →
TSN-300
С ЧПУ, автоматическая резка, 5,5 кВт
Узнать цену →
TSN-400
С ЧПУ, увеличенный рабочий стол, 7,4 кВт
Узнать цену →
Все модели
Все форматно-раскроечные станки
Смотреть все →
Главная
Вернуться на главную страницу
Перейти →
Часто задаваемые вопросы о станке TSC-32
Какая максимальная высота пропила у TSC-32?
Максимальная высота пропила составляет 80 мм. Это позволяет обрабатывать большинство стандартных плитных материалов (ДСП, МДФ, фанера) в один проход, без необходимости переворота заготовки.
Входит ли в стоимость доставка и пусконаладочные работы?
Стоимость доставки по Минску и всей Беларуси, а также пусконаладочные работы (ПНР) рассчитываются индивидуально в зависимости от вашего местоположения и объема работ. Мы всегда предлагаем оптимальные варианты логистики. Точные условия вы можете уточнить у наших менеджеров.
Какой срок гарантии на форматно-раскроечный станок TSC-32?
Официальная гарантия на станок TSC-32 составляет 12 месяцев. В течение этого периода мы обеспечиваем бесплатное сервисное обслуживание и замену вышедших из строя деталей (кроме расходных материалов, таких как пильные диски и подрезные ножи).
Можно ли использовать станок для раскроя пластика и алюминиевых композитных панелей?
Да, TSC-32 отлично справляется с раскроем пластиков, акрила, ПВХ и алюминиевых композитных панелей (Alucobond). Благодаря регулируемым оборотам основной пилы и возможности подбора оснастки (дисков с твердосплавными напайками), вы можете адаптировать станок под нужный материал.
Какое программное обеспечение используется для управления?
Станок оснащается промышленным контроллером с интуитивно понятным графическим интерфейсом. ПО позволяет импортировать файлы раскроя из внешних оптимизаторов (например, из программ для расчета карт раскроя) через USB или сеть Ethernet. Также поддерживается вывод на печать этикеток и карт раскроя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальный ход подвижной каретки, мм | 3200 |
| Ширина каретки, мм | 435 |
| Наибольшее расстояние между пилой и боковой базовой линейкой, мм | 1300 |
| Высота пропила, мм | 80 |
| Угол наклона пильного узла, град | 0–45 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 0,75 |
| Скорость вращения основной пилы, об/мин | 3000 / 4000 / 5000 |
| Диаметр основной пилы, мм | 300 |
| Диаметр подрезной пилы, мм | 120 |
| Посадочный диаметр основной пилы, мм | 30 |
| Посадочный диаметр подрезной пилы, мм | 20 |
| Скорость вращения подрезной пилы, об/мин | 8000 |
| Подъём / опускание основной пилы | моторизированное |
| Наклон пильного узла | автоматический |
| Цифровая индикация линеек | 2 индикатора |
| Диаметр выходного аспирационного отверстия, мм | 2 × 100 |
| Общая установленная мощность, кВт | 7,4 |
| Габаритные размеры в упаковке, мм | 2200 × 2300 × 1200 3450 × 550 × 350 |
| Масса станка (брутто), кг | 1200 |
