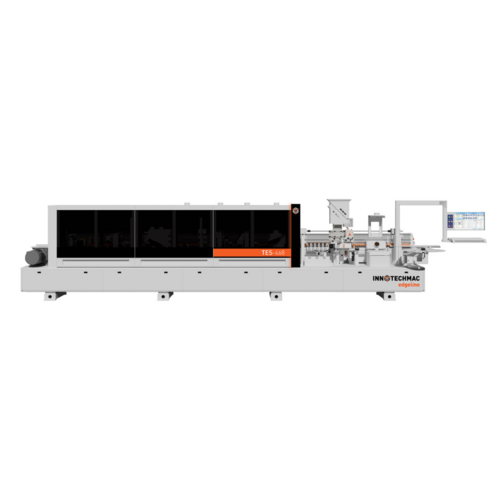

Станок TES-568 разработан для интенсивной эксплуатации на предприятиях с высокими требованиями к качеству и производительности. Основные сферы применения:
- Производство корпусной мебели — шкафы, комоды, тумбы, стеллажи. Оборудование обеспечивает идеальную оклейку торцов видимых деталей, что критично для эстетики готового изделия. Станок работает с заготовками длиной от 120 мм, что позволяет обрабатывать даже мелкие фасадные элементы.
- Офисная мебель — столы, перегородки, стойки ресепшн. Для офисной мебели важна износостойкость торцов, так как они подвергаются постоянному контакту. TES-568 использует ПВХ-кромку толщиной до 3 мм, которая обеспечивает надёжную защиту от сколов и царапин.
- Кухонные гарнитуры — фасады, ящики, столешницы. Кухонная мебель эксплуатируется в условиях повышенной влажности и перепадов температур. АБС-кромка, которую поддерживает станок, не впитывает влагу и не расслаивается со временем, в отличие от меламиновой кромки. Это увеличивает срок службы кухни на 5–7 лет.
Столярные изделия и мебельные фасады — межкомнатные двери, лестницы, декоративные панели. Для столярных изделий часто используется шпон — натуральный материал, требующий аккуратной обработки. TES-568 с его плавной регулировкой скорости подачи (от 16 до 26 м/мин) позволяет подобрать оптимальный режим для хрупких материалов, исключая сколы и задиры.
Управление станком построено на базе промышленного ПК, защищённого от вибраций, перепадов напряжения и запылённости. Интерфейс интуитивно понятен — оператор может быстро переналадить оборудование под новый формат (длину детали, тип кромки, режим скорости) без привлечения программиста.
Программируемый логический контроллер (PLC) обрабатывает данные с энкодеров и датчиков в реальном времени, автоматически корректируя параметры при изменении толщины заготовки или кромочного материала. Это исключает брак из-за человеческого фактора и снижает потребность в высококвалифицированных операторах.
Частотные преобразователи с защитой от перегрузок и коротких замыканий обеспечивают плавный пуск и остановку двигателей, что продлевает срок службы привода. Энергосбережение достигается за счёт автоматического снижения оборотов в холостом режиме — экономия электроэнергии до 15% по сравнению с устаревшими моделями.
Электрокомпоненты премиум-класса (Германия) — это гарантия стабильности работы при скачках напряжения, характерных для промышленных сетей. Все контакты, реле и датчики имеют защиту от влаги и пыли (класс IP54).
Пневматика от ведущих японских (SMC) и тайваньских (AirTAC) производителей — это ресурс более 10 миллионов циклов без обслуживания. Пневмоцилиндры, клапаны и регуляторы давления обеспечивают стабильное усилие прижима (регулируется от 2 до 6 атм) независимо от колебаний давления в заводской магистрали. Система подготовки воздуха с влагоотделением и микрофильтрацией (класс очистки 5 мкм) защищает пневматику от коррозии и преждевременного износа.
Алмазный инструмент для фрезерования торцов — две фрезы диаметром 80 мм с алмазным напылением. Ресурс одной фрезы — до 50 000 погонных метров обработки, что в 10–15 раз превышает ресурс твёрдосплавных фрез. Алмазное напыление сохраняет остроту режущей кромки на всём сроке службы, обеспечивая чистовую обработку без задиров и сколов даже на хрупких материалах (МДФ, шпон).
ИК-прогрев торца перед нанесением клея — инфракрасный излучатель мощностью 2 кВт разогревает поверхность заготовки до 40–50°C. Это улучшает адгезию расплавленного клея к древесной структуре, особенно в холодное время года, когда температура в цехе может опускаться до +5°C. Прогрев увеличивает прочность соединения на 20–25% по данным производителя, исключая отслоение кромки в процессе эксплуатации.
Система обработки торцов в TES-568 включает последовательность узлов, каждый из которых отвечает за определённый этап:
- Предварительное фрезерование торца — две алмазные фрезы мощностью 2,2 кВт каждая. Первая фреза (черновая) снимает основной слой материала, выравнивая геометрию после раскроя. Вторая фреза (чистовая) доводит поверхность до состояния, обеспечивающего максимальную адгезию клея. Диаметр фрез 80 мм, скорость вращения 12 000 об/мин.
- Два этапа фрезеровки свесов — верхнего и нижнего. После приклеивания кромки на торце остаются свесы (выступающие края канта). TES-568 срезает их последовательно: сначала верхний фрезой с подшипником, затем нижний. Такая схема исключает сколы на углах и обеспечивает идеально ровный переход между кромкой и плоскостью щита. Ширина свеса после обработки — 0,1–0,2 мм, что не требует дополнительной шлифовки.
- Радиусная цикля и обкатка углов (ROUND) — финишный этап, который придаёт кромке заводской вид. Цикля с радиусом 2–3 мм снимает микронеровности после фрезеровки, а обкатка углов скругляет острые края, предотвращая сколы при транспортировке. Результат — кромка, неотличимая от фабричной обработки на дорогих европейских станках.
- 5-роликовая прижимная группа — пять роликов диаметром 40 мм из высокотемпературного силикона, расположенных под углом 15° к плоскости заготовки. Эта конструкция обеспечивает равномерное давление по всей длине кромки, исключая воздушные пузыри и непроклеенные участки. Давление регулируется пневматически от 2 до 5 атм, что позволяет адаптироваться к толщине кромки и материалу основы.
- Пневмошторка для дозирования клея — вместо традиционного клеевого вала, который наносит клей полосой постоянной ширины, TES-568 использует пневматический клапан с игольчатым дозатором. Ширина клеевого шва автоматически подстраивается под толщину кромки, исключая перерасход клея (экономия до 15–20%). Точность дозирования — ±0,05 мм, что критично при работе с тонкой кромкой (0,4 мм).
Скорость подачи — до 26 м/мин, что является максимальным показателем в серии TES. Это достигается за счёт мощного серводвигателя (3,5 кВт) и усиленной цепной передачи. При интенсивных загрузках (8 часов, 2 смены) станок обрабатывает до 1200 погонных метров кромки в день, что соответствует производительности 3–4 бюджетных станков. Доступны режимы 16, 20, 23 и 26 м/мин — выбор зависит от типа кромки (тонкая — выше, толстая — ниже) и требований к качеству поверхности.
Минимальная длина заготовки — 120 мм, что позволяет обрабатывать мелкие детали (ящики, полки, фасады). Минимальная ширина — 50 мм, минимальная толщина — 10 мм. Эти параметры делают станок универсальным для любых типов мебельных деталей.
Максимальная ширина кромки — 60 мм, что перекрывает все популярные форматы (20–60 мм). Толщина кромки — от 0,4 до 3 мм, включая толстый ПВХ (2–3 мм) для фасадов и тонкий шпон (0,4–0,6 мм) для премиальной мебели.
Общая установленная мощность — 26 кВт. Потребление в рабочем режиме — 14–16 кВт благодаря частотным преобразователям, которые снижают пусковые токи и автоматически регулируют обороты двигателей в холостом режиме.
