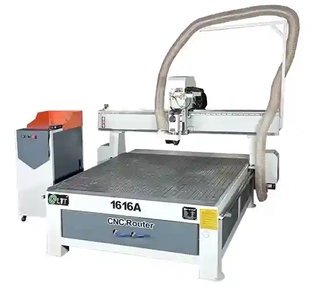

Фрезерный станок с ЧПУ LTT-1616A, общий вид, Минск

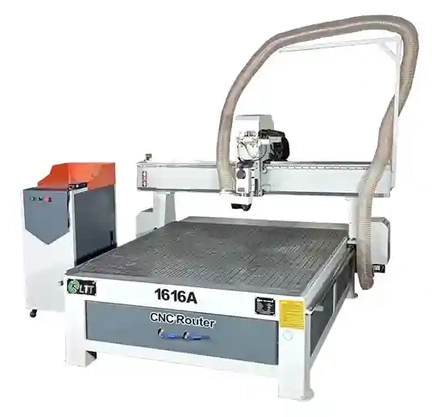

Фрезерный станок с ЧПУ LTT-1616A, общий вид, Минск

Гравировально-фрезерный станок с ЧПУ для раскроя и гравировки фанеры и вакуумным столом      LTT-1616 A DSP

Технические характеристики

Мощность шпинделя, кВт: 4,5
Размер рабочего стола, мм: 1600х1600
Транспортные габариты, мм: 2070х2210х2100 - станок; 700х490х1170 шкаф управления
Цена по запросу
  • Цена зависит от комплектации и объема.
Получите КП со скидкой под вашу задачу.
Получить КП
Запрос коммерческого предложения
Укажите ваши контактные данные, и мы вышлем КП на e-mail с расчетом цены, доставки и лизинга
12 месяцев официальной гарантии на лазерный источник YLR-1500-U-R
12 мес гарантии
Лизинг 0% на покупку лазерного оборудования
Лизинг 0%
Доставка лазерных источников по всей Беларуси
Доставка по РБ
Техническая поддержка и сервис 24 часа 7 дней в неделю
Сервис 24/7
Гравировально-фрезерный станок с ЧПУ LTT-1616 A: Идеальное решение для раскроя и гравировки фанеры. Оснащен вакуумным столом для надежной фиксации материала и высокой точности обработки. Обеспечивает превосходное качество реза и гравировки, повышая производительность вашего производства.
Описание
Характеристики

Как работает фрезерный станок с ЧПУ LTT-1616A​

​Гравировально-фрезерный станок с ЧПУ LTT-1616A — это промышленное оборудование для высокоточной 2D и 3D обработки листовых материалов. Принцип работы основан на перемещении шпинделя по трём координатным осям (X, Y, Z) по заранее созданной управляющей программе. Оператор загружает в систему ЧПУ (RichAuto A11E) файл с G-кодом, после чего станок автоматически выполняет фрезерование или гравировку по заданной траектории.
Ключевая особенность модели LTT-1616A — двухзонный вакуумный стол. Рабочая поверхность разделена на две независимые зоны вакуумирования, что позволяет надёжно фиксировать заготовки даже при частичной загрузке стола. Это особенно важно при обработке тонких листов фанеры или МДФ, где механические струбцины могут деформировать материал.
Управление станком осуществляется через DSP-пульт А11E с дисплеем, который позволяет загружать программы, настраивать параметры обработки и контролировать процесс в реальном времени. Пульт поддерживает работу с флеш-накопителями, что упрощает перенос файлов с офисного компьютера в цех.

Назначение

​Фрезерный станок с ЧПУ LTT-1616А (DSP) предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование). Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое. Виды обрабатываемых материалов: древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ), любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), модельный пластик.

Области применения

Фрезерный станок с ЧПУ LTT-1616А представляет собой высокотехнологичное решение для точного фрезерования и гравировки различных материалов. С его помощью можно создавать как плоские (2D) так и объемные (3D) изделия с высокой точностью.

  • Станок применяется в таких сферах как:
  • Производство дверей и мебели
  • Изготовление фасадных элементов
  • Ювелирное производство
  • Создание сувениров и скульптур
  • Обработка различных материалов, включая:
  • Древесину (мягкую и твердую)
  • Композитные материалы (ДСП, ДВП, МДФ)
  • Полистиролы (включая ПВХ и полистиролы с поликарбонатом)
  • Модельный пластик

Особенности LTT-1616А

  • вакуумный стол
  • шпиндель 4,5 кВт с воздушным охлаждением
  • размер рабочей поверхности 1600х1600 мм, позволяет обрабатывать стандартный лист фанеры
  • перемещение по оси Z 250 мм
  • датчик измерения и калибровки длины инструмента
  • DSP-пульт А11Е

Конструктивные особенности:

Станина станка LTT-1616A изготовлена из высокопрочного чугуна с последующей термической обработкой для снятия внутренних напряжений. Это обеспечивает:

  • Геометрическую стабильность конструкции на всём сроке службы;
  • Минимальные вибрации при высокоскоростной обработке;
  • Высокую жёсткость, позволяющую работать с твёрдыми породами древесины и композитами.

По осям X и Y используются профилированные линейные направляющие Hiwin (Тайвань) в сочетании с зубчатой рейкой. Ось Z оснащена шарико-винтовой парой (ШВП), которая полностью исключает люфт и обеспечивает точность позиционирования на уровне ±0,025 мм. Это критически важно для изготовления фасадных элементов мебели, где требуется идеальная геометрия.

Все направляющие и ходовые винты обслуживаются через централизованную систему смазки, что упрощает регламентное техническое обслуживание и продлевает ресурс оборудования.

Комплектация

Фрезер по дереву LTT-1616А поставляется в полной комплектации, включающей все необходимое для начала работы:

Шланг ф100 мм (5 метров)
Инструментальный ящик
Плата ПК с разъемом PCI
Программное обеспечение NCStudio на CD
Кабель для подключения к компьютеру
Калибратор
Струбцины для механического крепления заготовок
Набор ключей
DSP-пульт
Кабель для соединения станка с пультом
Набор фрез стартовый
Цанга

ЧПУ фрезер LTT-1616А - это надежный и универсальный инструмент, который станет ценным активом для любого производства, занимающегося обработкой материалов.

Детальные технические характеристики

№ Наименование Параметры
1 Рабочая область X,Y,Z, мм 1600x1600x250
2 Размер стола, мм 1600×1680
3 Точность позиционирования X,Y,Z, мм ±0.05
4 Смена инструмента ручная
5 Тип привода X,Y Профилированная плоская направляющая (Hiwin) и зубчатая рейка
6 Тип привода Z Профилированная плоская направляющая (Hiwin) и ШВП
7 Тип двигателей приводов Шаговые
8 Макс. скорость свободного перемещения, м/мин. 0-15
9 Макс. скорость фрезерования, м/мин. 0-12
10 Шпиндель 4.5 кВт.
11 Обороты шпинделя 0-18000 об/мин.
12 Патрон ER32
13 Код команд G код, *uoo, *mmg
14 Операционная система RichAuto
15 Внутренняя память 256M (or Flash drive)
16 Разрешение X,Y <0.05mm
17 Поддерживаемое программное обеспечение Artcam и другие Cad системы
18 Рабочее напряжение, В 380
19 Макс. потребляемая мощность, кВт 7
20 Габариты станка, мм 2050х2500х2200
21 Транспортные габариты, м 2,1x1,9x0,65 стол
2,3x0,7x1,2 портал
22 Вес, кг 750
Станина изготовлена из чугуна с последующей обработкой для снятия внутренних напряжений. Высокоточные линейные направляющие повышенной жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Шариковинтовые пары исключают люфт, за счет чего обеспечивается высокоточное перемещение портала, суппорта и шпинделя по осям при выполнении обработки по программе с использованием ЧПУ любых изделий.

Большая поверхность рабочего стола разделена на несколько секторов для закрепления заготовок с помощью вакуума с возможностью зонирования на более мелкие зоны. Промышленный электрошпиндель 4,5 кВт. Высокая частота вращения (18 000 об/мин) и оптимальная мощность (4,5 кВт) дает возможность осуществлять обработку деталей с высоким качеством. Охлаждение воздушное.

Инвертер установлен для регулировки частоты вращения шпинделя. Сервоприводы производства Тайвань. Для удобства настройки длины вылета инструмента используется калибратор который закреплён на ограждении шпинделя с помощью магнита. Централизованная система смазки направляющих позволяет упростить техническое обслуживание станка.

Для управления перемещения по осям используются отлично зарекомендовавшие себя и надёжные драйвера YAKO. Отдельно стоящий шкаф управления не подвержен вибрациям возникающим при работе станка. В нём находится вся силовая и электронная часть станка. Станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты. Для транспортировки требуется защитная упаковка.

Сравнение фрезерных станков с ЧПУ

Модель Рабочая поверхность, мм Мощность шпинделя, кВт Макс. скорость, м/мин Смена инструмента Вес, кг
LTT-1012 PLUS 1000×1200 2,2 6 Ручная 180
LTT-1616 A 1600×1600 4,5 15 Ручная 750
LTT-1325B 1300×2500 4,5 — Ручная 1250
LTT-1325A 1300×2500 4,5 33 Ручная 1300
LTT-2130 ASDh 2160×3050 6 18 п/автоматическая 2150
LTT-2130 ZW 2100×2980 7,5 (пик 9) 40 Автоматическая (12 поз.) 2500

Часто задаваемые вопросы о фрезерном станке с ЧПУ LTT-1616A

Какие материалы можно обрабатывать на станке LTT-1616A?

Станок LTT-1616A предназначен для обработки широкого спектра материалов: древесина (мягкая и твердая), композитные материалы (ДСП, ДВП, МДФ), полистиролы (ПВХ, полистирол с поликарбонатом), а также модельный пластик. Это делает его универсальным решением для производства дверей и мебели, изготовления фасадных элементов, ювелирного производства, создания сувениров и скульптур.

Каковы ключевые преимущества станка LTT-1616A?

Станок LTT-1616A обеспечивает высокую точность и качество обработки благодаря вакуумному столу для надежной фиксации материала, шпинделю мощностью 4,5 кВт с воздушным охлаждением и датчику измерения инструмента. Рабочая поверхность размером 1600x1600 мм позволяет обрабатывать стандартные листы фанеры, а перемещение по оси Z в 250 мм обеспечивает широкие возможности для создания сложных 2D и 3D форм.

Для каких сфер применения подходит станок LTT-1616A?

Станок LTT-1616A применяется в различных сферах, включая производство дверей и мебели, изготовление фасадных элементов, ювелирное производство, а также создание сувениров и скульптур. Благодаря высокой точности и универсальности, он подходит для обработки дерева, композитов, полистиролов и модельного пластика.

Каковы размеры рабочего стола и возможности крепления заготовок?

Размер рабочего стола составляет 1600×1600 мм, что позволяет обрабатывать стандартные листы фанеры. Станок оснащен вакуумным столом для надежной фиксации материала, а также комплектуется струбцинами для механического крепления заготовок. Это обеспечивает высокую точность и стабильность обработки.

Какова мощность и характеристики шпинделя?

Станок оснащен шпинделем мощностью 4,5 кВт с воздушным охлаждением. Шпиндель обеспечивает высокую производительность и качество обработки. Станок также оснащен датчиком измерения инструмента для повышения точности работы.

Что входит в комплектацию станка LTT-1616A?

В комплект поставки входит все необходимое для начала работы: шланг ф100 мм (5 метров), инструментальный ящик, плата ПК с разъемом PCI, программное обеспечение NCStudio на CD, кабель для подключения к компьютеру, калибратор, струбцины для механического крепления заготовок и набор ключей.

Каковы условия доставки и пусконаладки станка?

Мы осуществляем доставку по Минску и всей Беларуси транспортной компанией. При покупке станка мы проводим полный комплекс пусконаладочных работ на вашей территории. Наши инженеры выполняют установку, настройку всех узлов, тестовый запуск и обучают ваших сотрудников работе с оборудованием. Подробнее на странице пусконаладочных работ.

Можно ли приобрести станок LTT-1616A в лизинг и какая на него гарантия?

Официальная гарантия на оборудование составляет 12 месяцев. В Минске работает наш сервисный центр. Мы предлагаем гибкие условия лизинга через компании «ПроЛизинг» и «Микро Лизинг» с авансом от 0% и сроком до 8 лет. Подробнее на странице лизинга и в разделе доставки.

Оборудование для деревообработки и мебельного производства

Полный каталог станков и оборудования для промышленности. Лизинг, пусконаладка, доставка по Беларуси. Гарантия качества и сервисная поддержка.
Деревообрабатывающие станки для мебельных цехов и столярных мастерских. Фрезерные, комбинированные, форматно-раскроечные станки с доставкой по Беларуси.
Оборудование для серийного производства корпусной мебели: форматно-раскроечные, кромкооблицовочные, сверлильно-присадочные и ЧПУ-центры.
Высокоточные фрезерные станки с ЧПУ для 2D и 3D-фрезеровки, гравировки и раскроя. Точность позиционирования до 0,02 мм. Работа с массивом, МДФ, пластиком.
Рабочая область X,Y,Z, мм
1600x1600x250
Размер стола, мм
1600×1680
Точность позиционирования X,Y,Z, мм
±0.05
Смена инструмента
ручная
Тип привода X,Y
Профилированная плоская направляющая (Hiwin) и зубчатая рейка
Тип привода Z
Профилированная плоская направляющая (Hiwin) и ШВП
Тип двигателей приводов
Шаговые
Макс. скорость свободного перемещения, м/мин.
0-15
Макс. скорость фрезерования, м/мин.
0-12
Шпиндель
4.5 кВт.
Обороты шпинделя
0-18000 об/мин.
Патрон
ER32
Код команд
G код, *uoo, *mmg
Операционная система
RichAuto
Внутренняя память
256M (or Flash drive)
Разрешение X,Y
<0.05mm
Поддерживаемое программное обеспечение
Artcam и другие Cad системы
Рабочее напряжение, В
380
Макс. потребляемая мощность, кВт
7
Габариты станка, мм
2050х2500х2200
Транспортные габариты, м
2,1x1,9x0,65 стол
2,3x0,7x1,2 портал
Вес, кг
750
