Мощность шпинделя, кВт: 2.2 Смена инструмента: Ручная Габариты, м: 1380х1130х1350
Цена по запросу
Цена зависит от комплектации и объема.
Получите КП со скидкой под вашу задачу.
Получить КП
Официальная гарантия
Точность ±0,025 мм + HIWIN
Доставка по РБ
220 В + 2,2 кВт

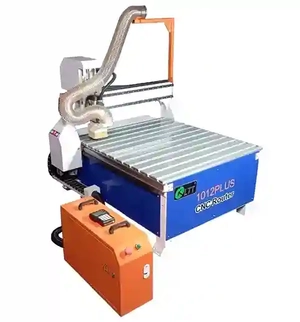

Фрезерно-гравировальный станок с ЧПУ предназначен для высокоточной обработки плоских и объемных деталей из широкого спектра материалов. Оборудование позволяет выполнять как плоскостное фрезерование (2D) с использованием стандартного программного обеспечения, так и сложное трехмерное фрезерование (3D), открывая возможности для создания рельефных панелей, декоративных элементов, объемных фасадов и прототипов любой сложности. Благодаря продуманной конструкции и применению комплектующих ведущих мировых производителей, станок демонстрирует стабильную точность позиционирования ±0,025 мм, что обеспечивает повторяемость результатов от заготовки к заготовке. Оборудование идеально подходит для мебельных производств, столярных мастерских, рекламных агентств и модельных цехов, где требуется сочетание высокой производительности и качества обработки.
Описание
Характеристики
Области применения и обрабатываемые материалы
Станок успешно применяется для решения широкого спектра производственных задач:
Производство корпусной и встроенной мебели — раскрой плитных материалов, создание фасадов с фрезерованными узорами, изготовление столешниц нестандартной формы. Изготовление мебельных фасадов и декоративных панелей — 3D-фрезерование рельефов, создание объемных геометрических узоров, обработка кромок. Рекламная продукция и сувениры — изготовление вывесок, объемных букв, памятных табличек, моделей и макетов. Прототипирование и модельное производство — создание прототипов деталей, мастер-моделей для литья, формообразующих элементов.
Оборудование работает со следующими материалами:
Древесина и плитные материалы (массив мягких и твердых пород (сосна, дуб, бук, ясень), фанера, ДСП, МДФ, ДВП, ЛДСП) Композиты и пластики (ПВХ, полистирол, поликарбонат, АБС-пластик, акрил, органическое стекло, модельный пластик) Специальные материалы (пенопласт, пенополистирол, композитные панели, листовые термопласты)
Технические характеристики фрезерно-гравировального станка с ЧПУ
Параметр
Значение
Рабочая поверхность (X×Y), мм
1000×1200
Перемещение по оси Z, мм
150
Точность позиционирования, мм
±0,025
Посадочный диаметр инструмента, мм
6 / 12,7
Тип патрона
ER20
Частота вращения шпинделя, об/мин
0–18 000
Охлаждение шпинделя
Воздушное
Максимальная скорость перемещения, м/мин
6
Максимальная скорость фрезерования, м/мин
6
Мощность шпинделя, кВт
2,2
Рабочее напряжение, В
220 (однофазное)
Командные коды
HPGL, G-коды
Транспортные габариты, м
1,5×1,15×1,28
Габариты станка (Д×Ш×В), мм
1380×1130×1350
Конструктивные особенности и преимущества
Увеличенная рабочая зона 1000×1200 мм
Станок оснащен просторным рабочим столом, позволяющим обрабатывать крупногабаритные листовые материалы и одновременно размещать несколько мелких деталей. Это сокращает время на перезагрузку и повышает общую производительность при серийном производстве.
Надежные направляющие HIWIN
Перемещение портала по осям X и Y осуществляется по призматическим направляющим HIWIN шириной 20 мм с линейными подшипниками. Это обеспечивает высокую жесткость конструкции, плавность хода и стабильность позиционирования даже при интенсивной эксплуатации и работе с твердыми материалами.
Мощный воздушный шпиндель 2,2 кВт
Шпиндель с частотой вращения до 18 000 об/мин обеспечивает чистый рез и высокую производительность при обработке древесины, пластиков и композитов. Воздушное охлаждение исключает необходимость подключения к системе водоснабжения и упрощает монтаж оборудования. Посадочный диаметр 6 и 12,7 мм (патрон ER20) позволяет использовать широкий спектр фрезерного инструмента.
Шкаф управления с защитой от вибраций
Отдельно стоящий шкаф управления размещен вне зоны вибраций, возникающих при работе станка. В нем сосредоточена вся силовая и электронная часть оборудования, что обеспечивает защиту чувствительных компонентов от механических воздействий, пыли и перегрева. Применение драйверов YAKO гарантирует надежную и стабильную передачу управляющих сигналов на шаговые двигатели.
Централизованная система смазки
Для автоматической смазки направляющих и подшипников по всем трем осям (X, Y, Z) используется централизованная система смазки. Это продлевает ресурс трущихся пар, сокращает время регламентного обслуживания и исключает пропуски точек смазки при ручном обслуживании.
DSP-пульт управления и комплектация
Управление станком осуществляется через выносной DSP-пульт с интуитивно понятным интерфейсом. В комплект поставки входит кабель для соединения с компьютером, набор фрез различного профиля, калибратор для точной настройки вылета инструмента, а также струбцины для механического крепления заготовок на рабочем столе. В комплекте также имеется инструментальный ящик и набор ключей для обслуживания.
Преимущества для вашего производства
Высокая точность обработки — погрешность позиционирования ±0,025 мм гарантирует качество, сопоставимое с оборудованием премиум-класса. Универсальность по материалам — работа с древесиной, пластиками, композитами и модельными материалами расширяет номенклатуру выпускаемой продукции. Экономичность — работа от однофазной сети 220 В позволяет использовать станок в условиях малых производств и мастерских без необходимости подключения трехфазного питания. Простота обслуживания — централизованная смазка, воздушное охлаждение шпинделя и раздельная конструкция шкафа управления упрощают регламентные работы. Готовность к работе "под ключ" — полная комплектация включает все необходимое для начала работы: фрезы, калибратор, струбцины, ключи и кабели.
Часто задаваемые вопросы о фрезерно-гравировальном станке с ЧПУ
Можно ли использовать станок для обработки алюминия и других металлов?
Станок не предназначен для обработки черных и цветных металлов. Его конструкция и шпиндель оптимизированы для работы с древесиной, плитными материалами и пластиками. Для металлообработки требуются специализированные фрезерные станки с более жесткой конструкцией и системой охлаждения.
Какое программное обеспечение используется для управления?
Станок работает с управляющими кодами HPGL и G-кодами, что позволяет использовать широкий спектр CAM-систем: ArtCAM, VCarve Pro, Aspire, SolidCAM и другие. DSP-пульт считывает управляющие программы с USB-накопителя или через кабельное соединение с компьютером.
Точность позиционирования составляет ±0,025 мм, что подтверждено конструкцией станка и применением прецизионных направляющих HIWIN. Фактическая точность зависит от качества подготовки управляющей программы, жесткости закрепления заготовки и состояния фрезерного инструмента.
Сложно ли освоить работу на этом станке?
Станок оснащен DSP-пультом с понятным интерфейсом и файловой системой, что упрощает процесс загрузки программ. Для перехода на самостоятельную работу достаточно базовых навыков работы с фрезерным оборудованием и рекомендаций по эксплуатации, прилагаемых к станку.
Какие меры безопасности предусмотрены?
Оборудование оснащено аварийной кнопкой остановки, защитным кожухом шпинделя и блокировкой включения при открытой защитной крышке. Рекомендуется использовать защитные очки и средства индивидуальной защиты при работе.
