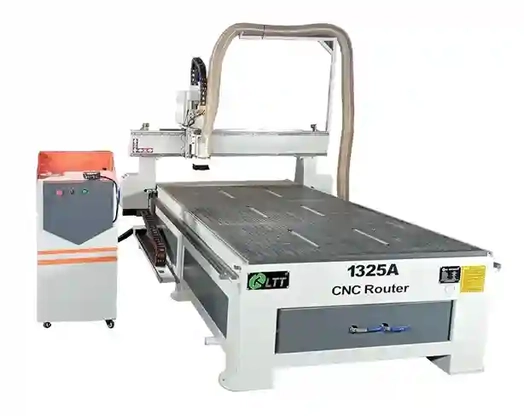

Фрезерно-гравировальный станок с ЧПУ с ручной сменой инструмента и вакуумным столом LTT-1325A
Технические характеристики
Мощность шпинделя, кВт: 4,5 Размер рабочего стола, мм: 1300х2500 Транспортные габариты, мм: 1место - 3200х1600х750, 2место - 2000х800х1300
Цена по запросу
Цена по запросу
Цена зависит от комплектации и объема.
Получите КП со скидкой под вашу задачу.
Цена зависит от комплектации и объема.
Получите КП со скидкой под вашу задачу.
Получить КП
Официальная гарантия
Вакуумный стол
Доставка по РБ
4,5 кВт + скорость 33 м/мин
Фрезерно-гравировальный станок с ЧПУ LTT-1325A представляет собой высокопроизводительное оборудование, предназначенное для автоматизированной 2D и 3D обработки листовых материалов. Станок широко применяется в деревообрабатывающей промышленности, мебельном производстве, строительстве и декорировании для изготовления фасадных элементов, корпусной мебели, дверных полотен, архитектурного декора и рекламной продукции. Оборудование успешно решает задачи раскроя, фрезерования, выборки пазов, гравировки и 3D-моделирования на материалах различной плотности: древесина мягких и твёрдых пород, фанеры, МДФ, ДСП, ДВП, полимерные материалы (ПВХ, полистирол, поликарбонат), модельный пластик и композиты.
Описание
Характеристики
Конструктивные особенности и надёжность
Жёсткая станина и прецизионные направляющие
В основе станка — сварная рамная конструкция из высокопрочной стали, обеспечивающая гашение вибраций и геометрическую стабильность при высокоскоростной обработке. По осям X и Y установлены профилированные линейные направляющие PMI (Тайвань) с зубчатой рейкой, по оси Z — направляющие с шарико-винтовой парой. Такое решение гарантирует плавность хода, отсутствие люфтов и точность позиционирования на уровне ±0,05 мм.
Мощный шпиндель XULY
Станок оснащён промышленным электрошпинделем XULY мощностью 4,5 кВт с воздушным охлаждением и частотой вращения до 18 000 об/мин. Этой мощности достаточно для черновой и чистовой обработки любых древесных материалов, включая твёрдые породы, а также композитов и пластиков. Посадочный патрон — ISO30 ER32, допускающий использование широкого ассортимента фрез диаметром 6–12 мм.
Интеллектуальная система управления
Управление станком осуществляется через DSP-пульт с цветным дисплеем, работающий в автономном режиме (без подключения к ПК). Пульт поддерживает загрузку управляющих программ с USB-накопителя, имеет встроенную память 256 МБ и совместим с распространёнными CAM-системами: ArtCAM, AutoCAD, SolidWorks, Fusion 360 и другими, экспортирующими G-код.
Технические характеристики
Общие параметры
Параметр
Значение
Рабочая область X×Y×Z, мм
1300×2500×250
Размер рабочего стола, мм
1300×2580
Тип стола
вакуумный + механическое крепление
Точность позиционирования, мм
±0,05
Точность обработки, мм
±0,025
Приводы и скорости
Параметр
Значение
Тип привода X, Y
зубчатая рейка + направляющие PMI
Тип привода Z
ШВП + направляющие
Двигатели приводов
шаговые YAKO (Тайвань)
Макс. скорость перемещения, м/мин
33
Макс. скорость фрезерования, м/мин
25
Шпиндель
Параметр
Значение
Производитель
XULY
Мощность, кВт
4,5
Частота вращения, об/мин
0–18 000
Охлаждение
воздушное
Тип патрона
ISO30 / ER32
Электрика и габариты
Параметр
Значение
Рабочее напряжение, В
380, 50/60 Гц
Макс. потребляемая мощность, кВт
15
Система управления
DSP-пульт
Частотный преобразователь
Folinn
Код команд
G-код, *uoo, *mmg
Габариты станка, мм
3450×2600×2200
Транспортные габариты (стол), мм
3200×1600×750
Транспортные габариты (портал), мм
2000×800×1300
Вес, кг
1300
Особенности конструкции
Вакуумный стол с комбинированной фиксацией
Рабочая поверхность выполнена как вакуумный стол с системой каналов и пазов для укладки резинового уплотнителя. Это позволяет зонировать поверхность и фиксировать заготовки любого формата. Дополнительно предусмотрены Т-образные пазы для механического крепления струбцинами — решение, актуальное для обработки материалов, не дающих плотного прилегания к вакуумной системе (например, криволинейные или мелкие детали).
Централизованная система смазки
Все направляющие и ходовые винты обслуживаются автоматической централизованной системой смазки. Это значительно упрощает регламентные работы, продлевает ресурс направляющих и гарантирует стабильную работу при интенсивной промышленной эксплуатации.
Отдельный шкаф управления
Силовая и электронная части станка смонтированы в выносном шкафу управления. Такое конструкторское решение исключает воздействие вибраций на чувствительные компоненты (инвертер, драйверы, контроллер), что повышает надёжность и срок службы оборудования.
Аспирационное ограждение
Шпиндель оснащён защитным кожухом с патрубком для подключения к аспирационной системе заказчика (шланг диаметром 100 мм). Эффективное удаление стружки и пыли не только улучшает качество обработки, но и продлевает ресурс направляющих и механических узлов.
Датчик калибровки инструмента
Для оперативной настройки вылета инструмента на шпинделе закреплён магнитный калибратор. Это упрощает процесс переналадки при смене фрез и гарантирует точность обработки на разных операциях.
Комплектация поставки
В базовую комплектацию станка входят все необходимые элементы для запуска в производство:
№ Компонент 1 Инструментальный ящик 2 Набор цанг ER32 3 Стартовый набор фрез 4 Кабель для соединения с DSP-пультом 5 Калибратор инструмента 6 Набор ключей и шестигранников 7 Механические струбцины 8 Хомуты и крепёжные элементы 9 Резиновый уплотнитель для вакуумного стола 10 Программное обеспечение (NCStudio, ArtCAM) 11 Документация и инструкции
Часто задаваемые вопросы о фрезерно-гравировальном станке с ЧПУ LTT-1325A
Какие материалы можно обрабатывать на станке LTT-1325A?
Станок LTT-1325A предназначен для обработки широкого спектра материалов: древесина мягких и твёрдых пород, фанера, МДФ, ДСП, ДВП, полимерные материалы (ПВХ, полистирол, поликарбонат), модельный пластик и композиты. Оборудование успешно решает задачи раскроя, фрезерования, выборки пазов, гравировки и 3D-моделирования на материалах различной плотности.
Точность позиционирования станка составляет ±0,05 мм, а точность обработки — ±0,025 мм. Это достигается благодаря жёсткой сварной станине из высокопрочной стали, профилированным линейным направляющим PMI (Тайвань) по осям X и Y с зубчатой рейкой, а также направляющим с шарико-винтовой парой по оси Z.
Каковы особенности системы управления станком LTT-1325A?
Управление станком осуществляется через DSP-пульт с цветным дисплеем, работающий в автономном режиме без подключения к ПК. Пульт поддерживает загрузку управляющих программ с USB-накопителя, имеет встроенную память 256 МБ и совместим с распространёнными CAM-системами: ArtCAM, AutoCAD, SolidWorks, Fusion 360 и другими, экспортирующими G-код.
Какова мощность и характеристики шпинделя?
Станок оснащён промышленным электрошпинделем XULY мощностью 4,5 кВт с воздушным охлаждением и частотой вращения до 18 000 об/мин. Посадочный патрон — ISO30 ER32, допускающий использование широкого ассортимента фрез диаметром 6–12 мм. Этой мощности достаточно для черновой и чистовой обработки любых древесных материалов, включая твёрдые породы, а также композитов и пластиков.
Какие способы крепления заготовок предусмотрены на станке?
Станок оснащен комбинированным рабочим столом: вакуумная система с каналами и пазами для резинового уплотнителя позволяет зонировать поверхность и фиксировать заготовки любого формата. Дополнительно предусмотрены Т-образные пазы для механического крепления струбцинами, что актуально для обработки криволинейных или мелких деталей, которые не дают плотного прилегания к вакуумной системе.
Какие компоненты входят в комплектацию станка?
В базовую комплектацию входят: инструментальный ящик, набор цанг ER32, стартовый набор фрез, кабель для соединения с DSP-пультом, калибратор инструмента, набор ключей и шестигранников, механические струбцины, хомуты и крепёжные элементы, резиновый уплотнитель для вакуумного стола, программное обеспечение (NCStudio, ArtCAM), а также документация и инструкции.
Каковы условия доставки и пусконаладки станка?
Мы осуществляем доставку по Минску и всей Беларуси транспортной компанией. При покупке станка мы проводим полный комплекс пусконаладочных работ на вашей территории. Наши инженеры выполняют установку, настройку всех узлов, тестовый запуск и обучают ваших сотрудников работе с оборудованием. Подробнее на странице пусконаладочных работ.
Можно ли приобрести станок LTT-1325A в лизинг и какая на него гарантия?
Официальная гарантия на оборудование составляет 12 месяцев. В Минске работает наш сервисный центр. Мы предлагаем гибкие условия лизинга через компании «ПроЛизинг» и «Микро Лизинг» с авансом от 0% и сроком до 8 лет. Подробнее на странице лизинга и в разделе доставки.
