Конструктивные особенности и преимущества
Надёжная система подачи

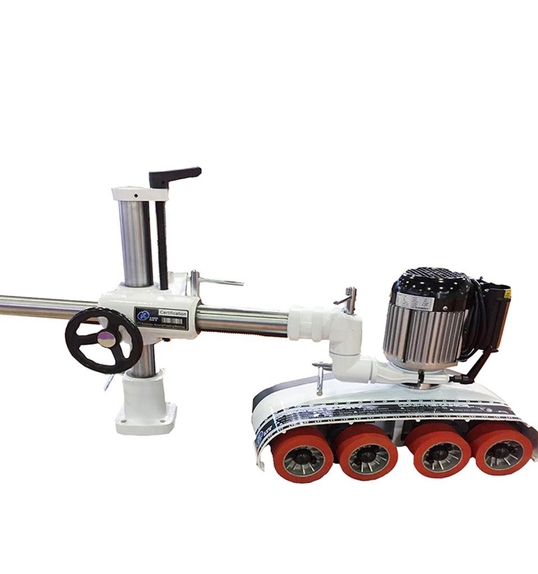

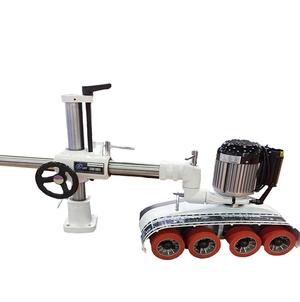

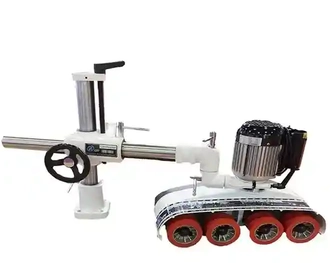

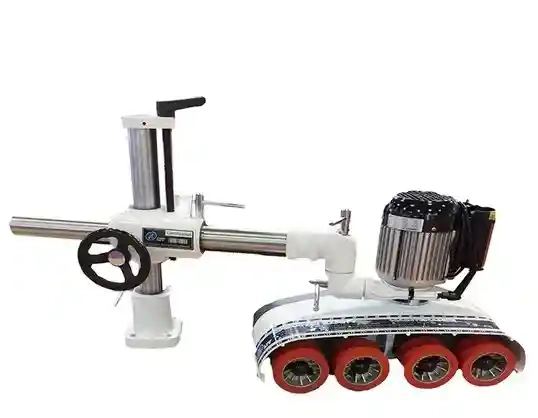

В основу конструкции положены 4 прорезиненных ролика с независимой торсионной подвеской. Резиновое покрытие предотвращает проскальзывание даже при обработке влажных или маслянистых заготовок. Торсионная подвеска автоматически подстраивается под толщину материала, компенсируя неровности поверхности и обеспечивая равномерное усилие прижима по всей длине заготовки. Это гарантирует стабильную подачу без рывков, что особенно важно при фрезеровании пазов и выборке четвертей.
Реверсивный механизм подачи
Устройство поддерживает как прямую, так и обратную подачу. Это позволяет использовать автоподатчик не только для подачи заготовок в зону обработки, но и для их извлечения после завершения прохода. Режим реверса активируется переключателем на панели управления — оператор может быстро менять направление движения без остановки станка.
8 скоростей подачи
Вариатор скоростей позволяет выбирать оптимальный режим для каждой операции:
- Скорости 4–8 м/мин — для чистового фрезерования твёрдых пород древесины (дуб, бук, ясень).
- Скорости 15–25 м/мин — для черновой обработки и пиления.
- Скорости 30–35 м/мин — для лёгких пород (сосна, ель) и быстрого продольного пиления.
Усиленный электродвигатель
Мотор мощностью 0,75 кВт (380 В) рассчитан на длительную непрерывную работу в промышленном режиме. Стабильная частота вращения поддерживается независимо от нагрузки, что исключает остановки подачи при обработке массивных заготовок.
Простая установка и настройка
Автоподатчик МХ48 легко монтируется на любой станок с рабочей поверхностью. В комплекте имеется установочная площадка с крепёжными отверстиями 70×108 мм. Для настройки высоты и угла наклона роликов не требуется специального инструмента — все регулировки выполняются с помощью обычного гаечного ключа.
Технические характеристики
| Параметр |
Значение |
| Диаметр роликов, мм |
120 |
| Количество роликов, шт |
4 |
| Ширина роликов, мм |
60 |
| Скорость подачи, м/мин |
4–35 (4 × 2) |
| Вертикальный ход роликов (амортизация), мм |
17 |
| Зона прижима, мм |
416 |
| Мощность электродвигателя, кВт |
0,75 (380 В / 50 Гц) |
| Напряжение, В |
380 |
| Минимальная длина заготовки, мм |
165 |
| Межосевые размеры отверстий для крепления установочной площадки, мм |
70 × 108 |
| Объём, м³ |
0,19 |
| Транспортный объём, м³ |
0,13 |
| Транспортные габариты, мм |
1 место — 750 × 310 × 300
2 место — 700 × 310 × 540 |
Комплектация и гарантия
В комплект поставки МХ48 входят:
- Автоподатчик МХ48 (4-роликовый) — 1 шт.
- Установочная площадка для крепления на станок — 1 шт.
- Крепёжные болты и гайки (набор) — 1 шт.
- Паспорт изделия и руководство по эксплуатации — 1 шт.
Принадлежности, которые приобретаются отдельно:
- Запасные прорезиненные ролики (арт. MX-ROLLER-120).
- Ремень привода (арт. MX-BELT-750).
- Пульт дистанционного управления.
Гарантия:
12 месяцев с момента поставки. Гарантийное обслуживание включает бесплатную замену неисправных комплектующих и выезд сервисного инженера (по Минску и Минской области). Наличие оригинальных запчастей на складе в Минске — срок поставки от 1 до 3 дней.
Сравнение модельного ряда автоподатчиков MX
Выбор правильного автоподатчика — это баланс между количеством роликов, скоростным диапазоном и конкретными задачами вашего производства. В модельном ряду MX представлено четыре основных решения, каждое из которых ориентировано на свой тип заготовок и станков. Разберем их позиционирование, чтобы вам было проще выбрать.
MX38 — Компактный и скоростной
Позиционирование: Модель с тремя роликами и широким диапазоном скоростей (до 60 м/мин). Создана для небольших столярных мастерских и производств, где важна высокая скорость обработки коротких и средних заготовок. Идеальный выбор для фрезерных и комбинированных станков при серийной обработке деталей длиной от 120 мм.
Ключевая особенность: Минимальная длина заготовки — всего 120 мм, что делает этот автоподатчик незаменимым при работе с мебельными щитами и короткими планками. Вертикальный ход роликов 20 мм обеспечивает лучшую адаптацию к неровностям поверхности. Рекомендуем для: частных мастерских, производства мебельных фасадов, обработки пиломатериалов небольшого сечения.
MX48-1-4 — Облегчённый вариант с четырьмя роликами
Позиционирование: Модель, идентичная по конструкции MX48-4R, но с оптимизированным весом (63 кг против 69 кг). Создана для производств, где важна мобильность оборудования и возможность частой переналадки между станками. Сохраняет все преимущества четырёх роликов и скоростных режимов, но легче в установке и транспортировке.
Ключевая особенность: Снижение веса достигнуто за счёт применения облегчённых материалов в несущих конструкциях без потери жёсткости. Вертикальный ход и зона прижима идентичны модели MX48-4R. Отличный выбор для предприятий с ограниченным штатом сотрудников, где один автоподатчик используется попеременно на нескольких станках. Рекомендуем для: производств с сезонной загрузкой, небольших цехов, где оборудование перемещают по мере необходимости.
MX48-4R — Универсальный флагман (текущая модель)
Позиционирование: Четырёхроликовый автоподатчик, который закрывает 90% задач в деревообработке. Оптимальный баланс между производительностью и универсальностью. Четыре ролика с торсионной подвеской обеспечивают исключительную стабильность подачи длинномерных заготовок (более 1 метра), что критически важно при фрезеровании, пилении и фуговании.
Ключевая особенность: Зона прижима 416 мм — самая длинная в линейке (за исключением MX808). Это гарантирует плотный контакт роликов с заготовкой на всём протяжении обработки, исключая вибрации и смещения. 8 скоростей подачи (4–35 м/мин) позволяют тонко настраивать режим под породу древесины и тип операции. Рекомендуем для: мебельных цехов, столярных производств среднего и крупного масштаба, предприятий по выпуску погонажных изделий.
MX808 — Специалист по коротким заготовкам
Позиционирование: Уникальная модель с восемью роликами малого диаметра (56 мм), расположенными в два ряда. Создана специально для подачи коротких заготовок (от 75 мм) и деталей сложной конфигурации. Такая конструкция обеспечивает максимальное сцепление и стабильность при работе с заготовками, которые традиционные автоподатчики «теряют» из-за малой длины.
Ключевая особенность: Восемь роликов создают множество точек контакта, что позволяет равномерно распределить усилие прижима и исключить перекос даже самых коротких деталей. Несмотря на меньший диаметр, ролики имеют высокий коэффициент трения. Рекомендуем для: производств мебельных щитов, обработки торцевых частей, работы с заготовками сложной формы (криволинейные, сужающиеся).
Какой автоподатчик выбрать?
1. Для обработки коротких заготовок (менее 165 мм) — ваш выбор MX808. Только он гарантирует стабильную подачу деталей малой длины.
2. Для максимальной универсальности и работы с длинномерными материалами — оптимальны MX48-4R или MX48-1-4. Разница в весе определяет, нужна ли вам мобильность.
3. Для высокой скорости обработки и работы с короткими деталями (от 120 мм) — MX38 предложит самый широкий диапазон скоростей и лучшую амортизацию.
Сравнение автоподатчиков
| Модель |
Кол-во роликов |
Диаметр роликов |
Скорость подачи |
Вертикальный ход |
Вес |
|
MX38
Новинка
|
3 |
120 мм |
0,6–60 м/мин |
20 мм |
66 кг |
|
MX48-4R
Популярный
|
4 |
120 мм |
4–35 м/мин |
17 мм |
69 кг |
|
MX48-1-4
Хит
|
4 |
120 мм |
4–35 м/мин |
17 мм |
63 кг |
|
MX808
Для коротких
|
8 |
56 мм |
4–35 м/мин |
17 мм |
75 кг |
