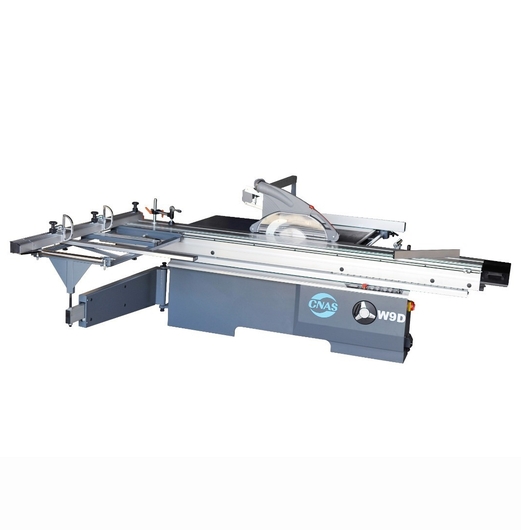

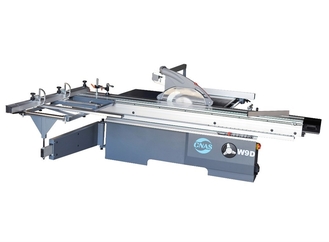

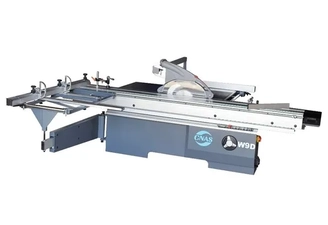

Форматно-раскроечный станок W9D с электроподъёмом пильного узла
Технические характеристики
Размеры основного стола, мм: 1130х660
Размер подвижной каретки, мм: 3150х360
Угол наклона пилы, град.: 0-45
Транспортные габариты, мм: 2,21х1,25х0,95 3,4х0,45х0,3
Размер подвижной каретки, мм: 3150х360
Угол наклона пилы, град.: 0-45
Транспортные габариты, мм: 2,21х1,25х0,95 3,4х0,45х0,3
Цена по запросу
Цена по запросу
- Цена зависит от комплектации и объема. Получите КП со скидкой под вашу задачу.
12 мес гарантии
Электроподъём + индикация
Доставка по РБ
5,5 кВт / каретка 3200 мм
Форматно-раскроечный станок W9D — это высокопроизводительное оборудование, созданное для мебельных фабрик и предприятий по обработке плитных материалов, работающих в режиме интенсивной эксплуатации. Модель W9D представляет собой флагманскую версию в линейке форматно-раскроечных станков, сочетающую в себе электроподъём пильного узла, электронную индикацию наклона и усиленную роликовую каретку длиной 3200 мм.
В отличие от младших моделей W6 и W6D, станок W9D рассчитан на крупносерийное производство и ежедневную работу с высокими нагрузками. Термообработанная станина, раздельные двигатели мощностью 5,5 кВт и 1,1 кВт, а также усиленная конструкция каретки обеспечивают стабильность и точность позиционирования даже при работе с тяжёлыми листами ЛДСП, МДФ и фанеры.
В отличие от младших моделей W6 и W6D, станок W9D рассчитан на крупносерийное производство и ежедневную работу с высокими нагрузками. Термообработанная станина, раздельные двигатели мощностью 5,5 кВт и 1,1 кВт, а также усиленная конструкция каретки обеспечивают стабильность и точность позиционирования даже при работе с тяжёлыми листами ЛДСП, МДФ и фанеры.
Назначение и сфера применения станка W9D
Станок W9D создан для высокоточного раскроя плитных материалов в условиях серийного и массового производства. Благодаря двухпильной системе с подрезной пилой, оборудование обеспечивает чистый рез без сколов на ламинированных и облицованных поверхностях, что критически важно при изготовлении корпусной мебели, фасадов и строительных панелей.
Области применения W9D:
Мебельные фабрики — раскрой ДСП, ЛДСП, МДФ для корпусной мебели, кухонных гарнитуров, шкафов-купе и офисной мебели
Производство строительных панелей — резка плитных материалов для внутренней отделки и конструкционных элементов
Предприятия по обработке ламинированных материалов — работа с облицованными поверхностями без повреждения декоративного слоя
Крупные столярные мастерские — изготовление дверей, лестниц, декоративных элементов из массива и плитных материалов
Станок отлично справляется как с единичными заказами, так и с интенсивной серийной работой, сохраняя стабильную точность на протяжении всей смены.
Области применения W9D:
Мебельные фабрики — раскрой ДСП, ЛДСП, МДФ для корпусной мебели, кухонных гарнитуров, шкафов-купе и офисной мебели
Производство строительных панелей — резка плитных материалов для внутренней отделки и конструкционных элементов
Предприятия по обработке ламинированных материалов — работа с облицованными поверхностями без повреждения декоративного слоя
Крупные столярные мастерские — изготовление дверей, лестниц, декоративных элементов из массива и плитных материалов
Станок отлично справляется как с единичными заказами, так и с интенсивной серийной работой, сохраняя стабильную точность на протяжении всей смены.
Конструктивные преимущества форматно-раскроечного станка W9D
Термостабилизированная станина
Основа станка — сварная станина, прошедшая термическую обработку. Это ключевое отличие W9D от более бюджетных моделей:
- Снятие напряжений после сварки — станина не деформируется со временем
- Высокая жёсткость — отсутствие вибраций при резке плотных материалов
- Долговечность — сохранение геометрии узлов при интенсивной эксплуатации в течение многих лет.
Интеллектуальная система пиления
W9D оснащён двумя независимыми пилами с раздельными двигателями:
Ключевые особенности пильного узла:
Электроподъём пильного узла особенно ценен при частой смене толщины материала в условиях крупносерийного производства. Оператор может перенастроить станок за считанные секунды, что значительно сокращает время простоев.
- Основная пила (диаметр 300 мм, мощность 5,5 кВт) выполняет основной рез
- Подрезная пила (диаметр 120 мм, мощность 1,1 кВт, частота вращения 9000 об/мин) делает предварительный надрез, полностью исключая сколы на ламинированной поверхности
Ключевые особенности пильного узла:
- Электроподъём пильного узла — регулировка высоты реза выполняется за секунды с высокой точностью, без физического усилия
- Наклон пилы до 45° с электронной индикацией — точный угол отображается на панели управления
- Частота вращения основной пилы 4000/5000 об/мин — оптимальный режим для разных типов материалов
- Попутное вращение подрезной пилы — обеспечивает идеальное качество кромки.
Электроподъём пильного узла особенно ценен при частой смене толщины материала в условиях крупносерийного производства. Оператор может перенастроить станок за считанные секунды, что значительно сокращает время простоев.
Расширенная рабочая зона
- Усиленная роликовая каретка длиной 3200 мм и шириной 360 мм
- Опорный ролик для работы с крупноформатными листами до 3200×2100 мм
- Роликовые направляющие для плавного и бесшумного хода
- Поворотная линейка (90°-45°) для раскроя под углом без переустановки заготовки
- Эксцентриковый прижим для надёжной фиксации материала
Такая конструкция минимизирует люфты и перекосы, гарантируя повторяемость размеров от детали к детали даже при интенсивной эксплуатации.
Удобство управления и обслуживания
Наклонная панель управления — расположена под углом к оператору для комфортной работы
Электронная индикация наклона — точное отображение угла без погрешностей
Автоматическая защита от перегрузок — предотвращает поломки при превышении нагрузки
Быстросъёмные элементы защиты — упрощают обслуживание и замену оснастки
Система смазки — обеспечивает надёжность при постоянных нагрузках
Электронная индикация наклона — точное отображение угла без погрешностей
Автоматическая защита от перегрузок — предотвращает поломки при превышении нагрузки
Быстросъёмные элементы защиты — упрощают обслуживание и замену оснастки
Система смазки — обеспечивает надёжность при постоянных нагрузках
Технические характеристики форматно-раскроечного станка W9D
Преимущества форматно-раскроечного станка W9D перед аналогами
Интенсивная эксплуатация без потери точности — термообработанная станина и усиленная конструкция рассчитаны на работу в две смены
Электроподъём пильного узла — быстрая перенастройка под разную толщину материала
Электронная индикация наклона — исключает ошибки при настройке угла реза
Чистый рез без сколов — двухпильная система с подрезной пилой
Высокая производительность — работа с форматами до 3200 мм и интенсивный режим использования
Надёжность и долговечность — качественные комплектующие и система смазки
Универсальность — работа с ДСП, ЛДСП, МДФ, фанерой и другими плитными материалами
Электроподъём пильного узла — быстрая перенастройка под разную толщину материала
Электронная индикация наклона — исключает ошибки при настройке угла реза
Чистый рез без сколов — двухпильная система с подрезной пилой
Высокая производительность — работа с форматами до 3200 мм и интенсивный режим использования
Надёжность и долговечность — качественные комплектующие и система смазки
Универсальность — работа с ДСП, ЛДСП, МДФ, фанерой и другими плитными материалами
Сравнение моделей серии W
Часто задаваемые вопросы о форматно-раскроечном станке W9D
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальная длина пропила, мм | 3200 |
| Размеры основного стола, мм | 1130 × 660 |
| Размер подвижной каретки, мм | 3150 × 360 |
| Максимальное расстояние от пилы до задней упорной линейки, мм | 1200 |
| Угол наклона пилы, град | 0–45 |
| Диаметр основной пилы, мм | 300 × 30 |
| Диаметр подрезной пилы, мм | 120 × 20 |
| Максимальная высота реза, мм | 80 |
| Максимальная высота реза пилой 300 мм при 45°, мм | 55 |
| Диаметр патрубков аспирации, мм | 80, 100 |
| Частота вращения основной пилы, об/мин | 4000 / 5000 |
| Частота вращения подрезной пилы, об/мин | 9000 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 1,1 |
| Габариты, мм | 3400 × 3500 × 1400 |
| Транспортные габариты, м | 2,21 × 1,25 × 0,95 3,4 × 0,45 × 0,3 |
| Масса станка, кг | 930 |
| Масса станка в упаковке, кг | 990 |
