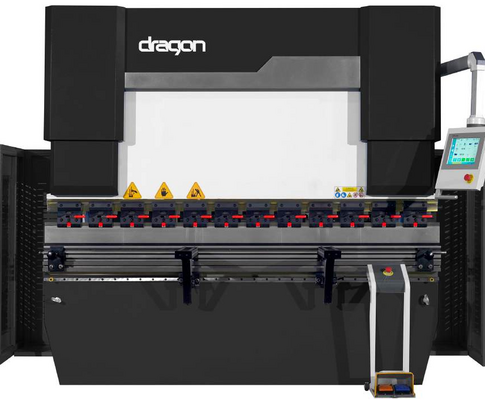

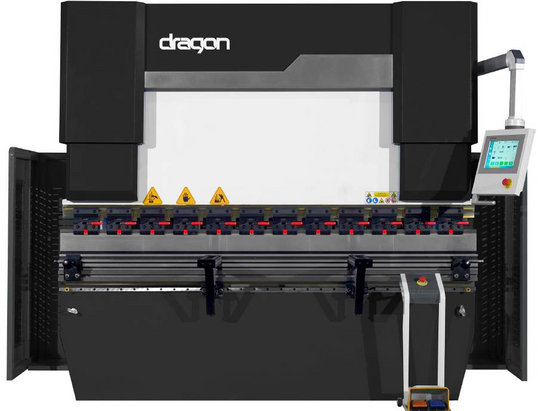

Листогибочные прессы TP 10S

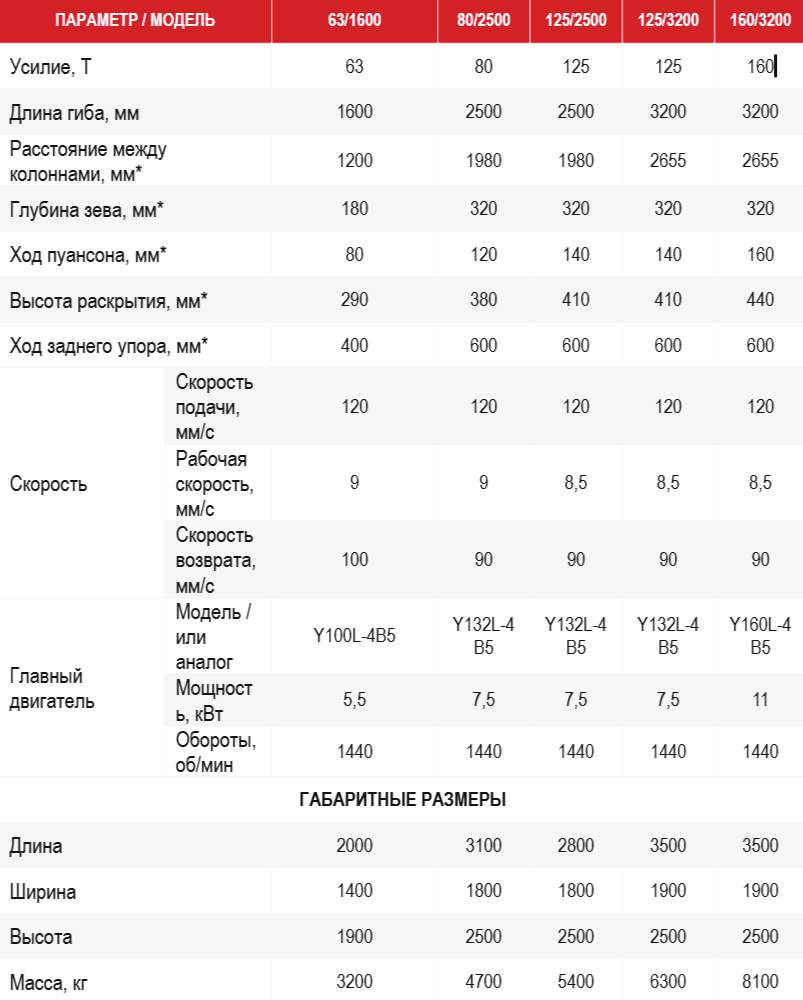

Технические характеристики
Усилие, Т — 63-160
Длина гиба, мм — 1600-3200
Расстояние между колоннами, мм - 1200-2655
Длина гиба, мм — 1600-3200
Расстояние между колоннами, мм - 1200-2655
Цена по запросу
Листогибочные гидравлические прессы серии TP 10S представляют собой высокотехнологичное оборудование, разработанное для промышленных задач средней и высокой сложности. Модельный ряд охватывает усилие от 63 до 160 тонн с длиной гиба от 1600 до 3200 мм, что позволяет подобрать оптимальную конфигурацию под любые производственные площади и технологические требования. Станки отличаются повышенной надежностью и стабильностью геометрии, достигаемой за счет усиленной сварной станины, прошедшей термическую и механическую обработку.
Назначение
Оборудование предназначено для высокоточной гибки листового металла в условиях серийного и мелкосерийного производства. Прессы обеспечивают формирование четкого угла и геометрии изделия благодаря синхронной работе гидравлической системы с прецизионными клапанами Bosch-Rexroth и интеллектуальной системе управления ЧПУ TP10S. Основная задача станка — выполнение операций гибки с высокой повторяемостью результата и минимальным участием оператора.
Области применения
Листогибочные прессы TP 10S востребованы в машиностроении, приборостроении, строительной индустрии и производстве металлоконструкций. Оборудование активно используется на предприятиях, занимающихся изготовлением вентиляционного оборудования, фасадных систем, элементов каркасов, корпусов промышленного оборудования и автомобильных компонентов. Широкий диапазон усилий и наличие ручной компенсации прогиба (Crowning) делают станки универсальным решением для цехов, работающих с различными марками стали, нержавейкой и цветными металлами.
Получаемые изделия
На прессах серии TP 10S изготавливаются сложные гнутые профили, корпусные детали (ящики, панели, шкафы), элементы архитектурного декора (отливы, козырьки), а также высокоточные заготовки для последующей сварки или сборки. Благодаря возможности гибки радиусных деталей и наличию быстросменных держателей инструмента типа Promecam, оборудование позволяет оперативно переналаживаться под производство как стандартных изделий (фланцев, кронштейнов), так и сложных нелинейных конструкций.
Конструктивные особенности
Мощная сварная станина
Основа станка — цельносварная конструкция из высокопрочных стальных плит, прошедшая обязательную термическую обработку для полного снятия внутренних напряжений. Это исключает деформацию станины в процессе длительной эксплуатации под динамическими и циклическими нагрузками. После механической обработки установочных площадок, обеспечивающей точное позиционирование всех узлов, каждый агрегат проходит 72-часовую обкатку с последующей верификацией геометрии и синхронности движения осей, что гарантирует заводскую точность на весь срок службы.

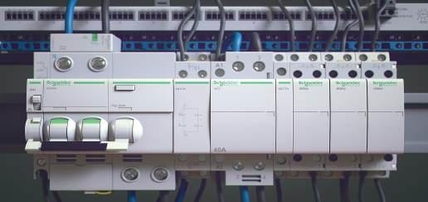

Электрокомпоненты Schneider
Электрическая часть пресса комплектуется компонентами Schneider Electric (Франция) — одного из мировых лидеров в области управления электропитанием и автоматизации. Используются дифференциальные выключатели, реле, контакторы и печатные платы заводов полного цикла, что обеспечивает высокую отказоустойчивость и стабильность работы систем автоматики. Применение оборудования Schneider Electric гарантирует защиту цепей управления от перегрузок и коротких замыканий, а также бесперебойную коммутацию силовых узлов.
Ручная компенсация прогиба Crowning — ось V
В процессе гибки под воздействием высоких усилий происходит упругая деформация ползуна и рабочего стола, что может привести к неравномерности угла по длине заготовки. Для устранения этого эффекта прессы TP 10S оснащены системой ручной компенсации прогиба (Crowning) по оси V. Механизм создает встречную деформацию (выпуклость) в центральной части стола, компенсируя прогиб ползуна и обеспечивая идеальную линейность прилегания инструмента. В результате точность гиба сохраняется по всей длине листа независимо от точки приложения нагрузки.

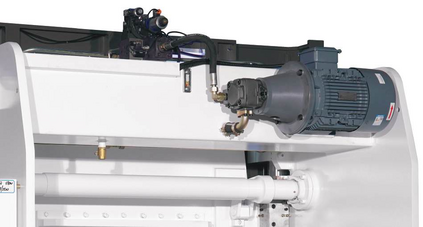

Главный мотор Siemens-BEIDE (Германия/Китай)
Приводная группа станка укомплектована двигателями BEIDE MOTORS — дочерним предприятием концерна Siemens AG в Азиатском регионе (Siemens Standard Motors Ltd.). Производство осуществляется на заводе полного цикла площадью 133 400 м² в провинции Цзянсу (Китай) под контролем немецких стандартов качества (ISO 9001:2015). Двигатели отличаются высокой энергоэффективностью, низким уровнем шума и стабильностью выходных характеристик, обеспечивая необходимый ресурс работы гидравлического насоса.

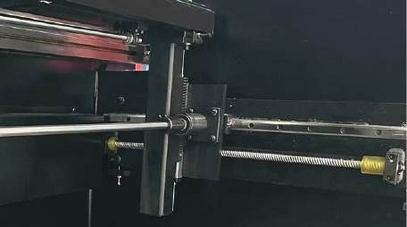

Высокоточные направляющие и ШВП
Линейные перемещения ползуна и механизмов позиционирования реализованы с использованием прецизионных направляющих качения и шарико-винтовых пар (ШВП) HIWIN (Тайвань). Данный производитель является признанным лидером в сегменте компонентов линейного движения. Использование продукции HIWIN гарантирует минимальное трение, отсутствие люфтов, высокую повторяемость позиционирования (до сотых долей миллиметра) и увеличенный межсервисный интервал благодаря многоступенчатой системе контроля качества на производстве.
Высокоточные жесткие задние упоры
Задний упор предназначен для точного задания размера отгибаемой полки и представляет собой жесткую балку, перемещающуюся по линейным направляющим с использованием серводвигателей. В стандартной комплектации задний упор оснащен тремя блоками (пальцами) для надежной фиксации заготовок различной ширины. Управление перемещениями осуществляется через контроллер ЧПУ, что обеспечивает высокую точность настройки размера гиба и возможность программирования сложных последовательностей изгибов.

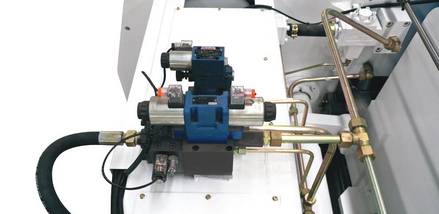

Гидравлическая система Bosch-Rexroth (Германия)
Гидравлическая система построена на базе прецизионных пропорциональных клапанов Bosch-Rexroth (Германия), которые обеспечивают высокоточное управление скоростью перемещения ползуна и создаваемым усилием. Конструкция включает гидравлический насос HYTEK / SUNNY (США/Китай) для нагнетания давления и гидроемкость для рабочей жидкости. Управление системой осуществляется от ЧПУ, что позволяет добиться более быстрого реагирования на команды оператора по сравнению с традиционными аналоговыми системами, а также обеспечивает плавность хода и стабильность удержания давления.

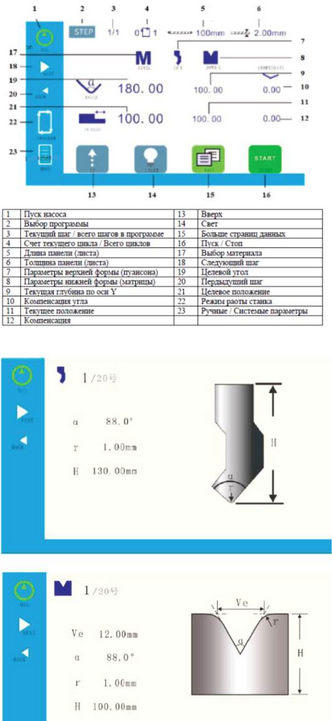

Контроллер ЧПУ ТР10
Современная система управления TP10S специально разработана для гидравлических листогибочных прессов с ЧПУ. Контроллер обеспечивает полный контроль над двумя осями (включая управление сервоприводом оси X) и оснащен 7-дюймовым цветным сенсорным TFT-экраном высокой контрастности. Интуитивно понятный интерфейс, заимствовавший лучшие решения от ведущих швейцарских производителей ПО (Cybelec), позволяет оператору быстро осваивать оборудование и минимизировать вероятность ошибок при настройке.
Основные преимущества контроллера
Визуализация и контроль: 7-дюймовый цветной сенсорный экран с высокой контрастностью и интерактивным дисплеем, включая систему оповещения об ошибках и авариях.
Автоматизация расчетов: Автоматический расчет угла и глубины опускания слайдера. Оператору достаточно задать требуемый угол, система самостоятельно определяет необходимые параметры глубины гиба.
Программирование: Полное программирование для эффективного массового производства с несколькими изгибами, обеспечивающее высокую точность повторяемости.
Функциональность: Конфигурируемое перемещение заднего упора в процессе гибки, программное ограничение хода, удобное графическое управление инструментами и таблица конфигурации для настройки последовательности клапанов.
Надежность: Высокая защита от ошибок оператора и быстрая, надежная связь CAN между контроллером и приводами.
Автоматизация расчетов: Автоматический расчет угла и глубины опускания слайдера. Оператору достаточно задать требуемый угол, система самостоятельно определяет необходимые параметры глубины гиба.
Программирование: Полное программирование для эффективного массового производства с несколькими изгибами, обеспечивающее высокую точность повторяемости.
Функциональность: Конфигурируемое перемещение заднего упора в процессе гибки, программное ограничение хода, удобное графическое управление инструментами и таблица конфигурации для настройки последовательности клапанов.
Надежность: Высокая защита от ошибок оператора и быстрая, надежная связь CAN между контроллером и приводами.
Отличительные особенности контроллера ЧПУ ТР10
- Поддержка управления сервоприводами по 2 осям (X и R).
- Программирование угла с автоматическим расчетом глубины гиба без сложных математических вычислений со стороны оператора.
- Возможность гибки радиусных деталей.
- Управление положением слайдера (верхней балки) и заднего упора.
- Функция установки времени удержания давления для пружинящих материалов.
- Два интерфейса программирования (табличный или меню) для удобства работы технологов с разными предпочтениями.
- Поддержка USB-копирования пользовательских программ и параметров пресс-формы для быстрого восстановления настроек или переноса на другой станок.

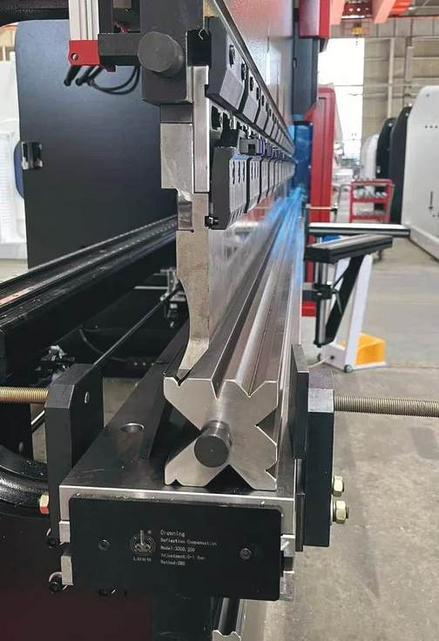

Гибочный инструмент с быстросменными держателями типа Promecam
Оснастка станка реализована с использованием универсальной системы быстрой смены инструмента — держателей пуансона типа Promecam. Такая конструкция позволяет оператору сократить время переналадки до минимума при переходе между различными типами изделий. Пуансон выполнен сегментированным, что дает возможность гибки заготовок с уже сформированными боковыми стенками. Стандартно станок комплектуется универсальным гибочным инструментом (пуансон + многоручьевая матрица), с возможностью опциональной установки альтернативных инструментальных систем под специфические задачи производства.

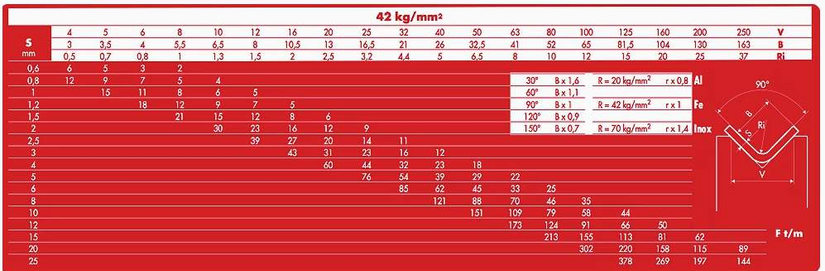

Справочная таблица выбора мощности листогибочного пресса для предела прочности металла 42кг/мм2

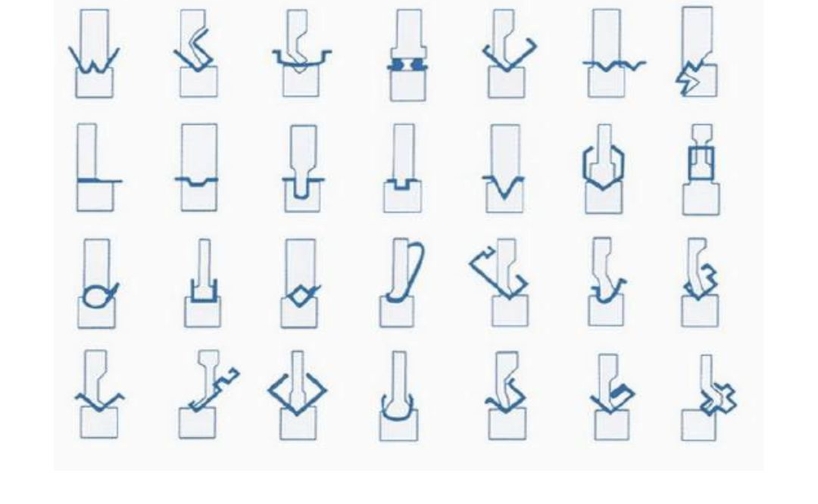

Различные виды инструмента и форм (приобретаются опционально / дополнительно в зависимости от задачи)
Комплектация
СИСТЕМА ЧПУ
КОНТРОЛЛЕР ТР10 / ТАЧ СКРИН
ГЛАВНЫЙ ДВИГАТЕЛЬ
BEIDE MOTORS (SIEMENS GROUP)
ГИДРАВЛИЧЕСКИЙ НАСОС
HYTEK SUNNY (КИТАЙ)
ГИДРАВЛИЧЕСКАИЕ КЛАПАНЫ
BOSCH-REXROTH (ГЕРМАНИЯ/КИТАЙ)
BOSCH-REXROTH (ГЕРМАНИЯ/КИТАЙ)
SCHNEIDER (ФРАНЦИЯ)
ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ
ZONCN (ТАЙВАНЬ)/ИЛИ АНАЛОГ
ПРИВОД ЗАДНЕГО УПОРА ПО ОСИ Х
ШВП
ПРИВОД ЗАДНЕГО УПРА ПО ОСИ R
КОСОЗУБАЯ РЕЙКА+ШЕСТЕРНЯ
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА
SFK (ШВЕЦИЯ)/ИЛИ АНАЛОГ
ФИТИНГИ
ЕМВ (ГЕРМАНИЯ)/ИЛИ АНАЛОГ
ИНСТРУМЕНТ
ПУАНСОН+МНОГОРУЧЬЕВАЯ МАТРИЦА
ДЕРЖАТЕЛЬ ИНСТРУМЕНТА
ТИП PROMECAM
КОМПЕНСАЦИЯ ПРОГИБА
РУЧНАЯ (МОДЕЛИ ДЛИНОЙ 3200ММ)
ПАЛЬЦЫ ЗАДНЕГО УПОРА
3 ШТ
ПЕРЕДНИЙ ПОДДЕРЖИВАЮЩИЙ КРОНШТЕЙН
2 ШТ
ПЕДАЛЬ ОПЕРАТОРА
КОМПЛЕКТ
