Комплекс лазерной резки труб T60 1.5 кВт
Характеристики
Габаритные размеры, мм — 11000х2500х2200
Номинальная мощность лазера, Вт — 1 000
Номинальная мощность лазера, Вт — 1 000
43 500 $
- Под заказ
Лазерный комплекс DRAGON T60 — это современный станок для точной и быстрой резки металлических труб и профилей. С оптоволоконным лазером мощностью 1.5 кВт он идеально подходит для производства металлоконструкций, мебели и строительных элементов.
Назначение
Области применения
- Производство металлической мебели: каркасы для столов, стульев, стоек, стеллажей.
- Строительство и металлоконструкции: изготовление ферм, перил, ограждений, элементов лестниц.
- Автомобильная и авиационная промышленность: создание деталей и компонентов.
- Рекламная индустрия: производство букв, логотипов и декоративных элементов из профилей.
Обрабатываемые материалы
Трубы и профили: стальные (черные, нержавеющие), алюминиевые.
Типы сечений: круглые, квадратные, прямоугольные трубы, а также C-образные (швеллер), L-образные (уголок), H-образные (двутавр) и T-образные профили.
Типы сечений: круглые, квадратные, прямоугольные трубы, а также C-образные (швеллер), L-образные (уголок), H-образные (двутавр) и T-образные профили.
Конструктивные особенности и преимущества
Высокая точность и качество реза
Оптоволоконный лазер 1.5 кВт: Обеспечивает чистый, ровный рез с минимальной зоной термического влияния, без заусенцев и окалины.
Автоматическая система центрирования и фиксации: Надежно зажимает трубы и профили, предотвращая смещение во время резки для идеального совпадения резов.
Автоматическая система центрирования и фиксации: Надежно зажимает трубы и профили, предотвращая смещение во время резки для идеального совпадения резов.
Универсальность обработки
Широкий диапазон размеров: Способен обрабатывать профили различного сечения и толщины, подходящие под технические характеристики лазера.
Сложные пространственные резы: Выполнение резов под любым углом, создание фасок и отверстий сложной формы за одну установку.
Сложные пространственные резы: Выполнение резов под любым углом, создание фасок и отверстий сложной формы за одну установку.
Автоматизация и производительность
ЧПУ управление: Позволяет программировать и сохранять сложные проекты, обеспечивая полную повторяемость и минимизацию ручного труда.
Возможность интеграции: Может быть дополнен автоматической системой загрузки/выгрузки заготовок для непрерывного производства.
Возможность интеграции: Может быть дополнен автоматической системой загрузки/выгрузки заготовок для непрерывного производства.
Экономическая эффективность
Минимальные отходы: Точное программирование раскроя оптимизирует использование материала.
Снижение трудозатрат: Автоматизация процесса исключает необходимость в механической доработке (зачистке) резов.
Высокая скорость: Лазерная резка выполняется значительно быстрее, чем пиление или плазменная резка.
Снижение трудозатрат: Автоматизация процесса исключает необходимость в механической доработке (зачистке) резов.
Высокая скорость: Лазерная резка выполняется значительно быстрее, чем пиление или плазменная резка.

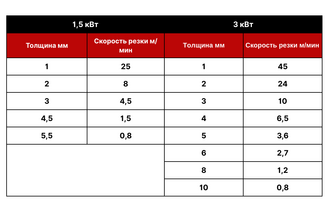

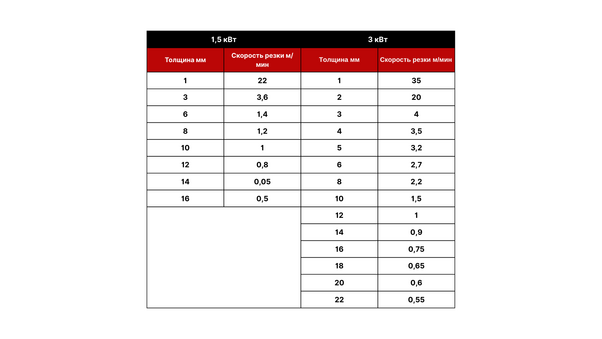

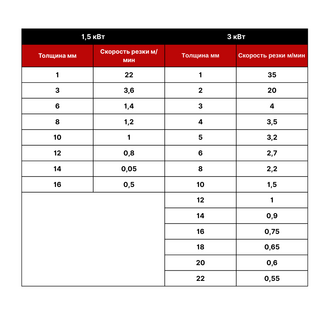

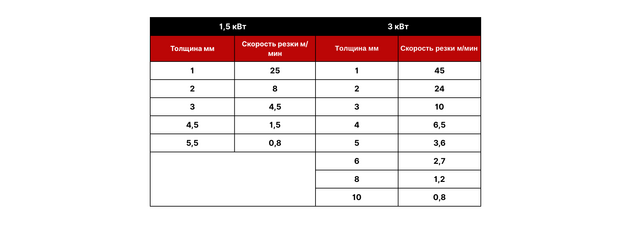

Режимы резки для углеродистой стали (кислород)

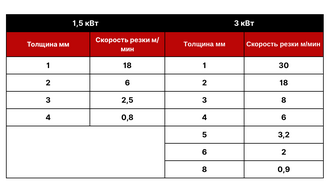

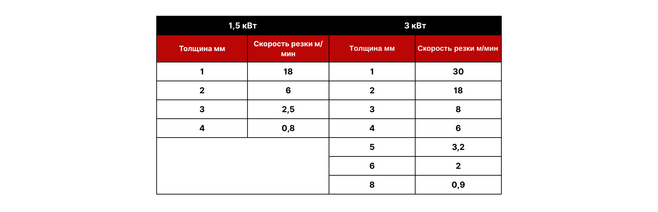

Режимы резки для нержавеющей стали (азот)
Режимы резки для алюминия (азот)

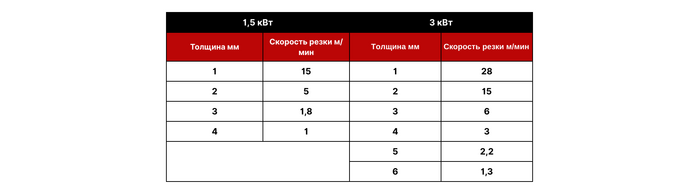

Режимы резки для меди / латуни (кислород / азот)
Оперативно рассчитаем стоимость вашей заявки
Выставим минимальные на рынке цены. Доставим точно в срок!
Оперативно отвечаем
на все заявки
на все заявки
Скидки для постоянных клиентов
ГАБАРИТНЫЕ РАЗМЕРЫ
Диаметр обработки труб
10 - 235 мм
Длина обработки труб
30 - 6000 мм
Габаритные размеры установленного оборудования
11000х2500х2200 мм
Масса
3900 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG / MAXPHOTONICS / RECI / JPT .
Номинальная мощность лазера
2000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
2 кВт.
Мощность серводвигателей по X
1 кВт
Мощность серводвигателей по Z
0,4 кВт
Мощность серводвигателей по W2
1,5 кВт
Мощность серводвигателей по Y2
2 кВт
Максимальное ускорение по осям
1,2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 20 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
В зависимости от установленной мощности
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT 3000S
Управляющая программа
TUBES T / TUBE PRO
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Суппорты поддержки трубы
Пневматические
Подача труб в зону резки
Автоматическая задняя бабка
Лазерный источник
RAYCUS
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая
Серводвигатели W1/X/Z/W2/Y2
Япония
Сбор готовых изделий
Тип корзина
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Чиллер
Промышленный
Система смазки
Автоматическая
Стабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
