Комплекс лазерной резки труб T60 3 кВт
Характеристики
Габаритные размеры, мм — 11000х2500х2200
Номинальная мощность лазера, Вт — 1 000
Габаритные размеры, мм — 11000х2500х2200
Номинальная мощность лазера, Вт — 1 000
| Старая Цена | Новая Цена | Цена Из наличия | Цена Под заказ |
| 75 000 $ | по запросу | по запросу |

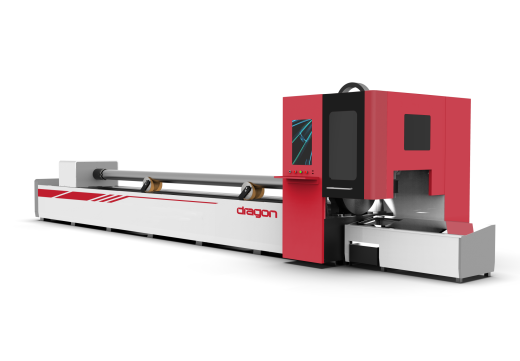

Промышленный комплекс DRAGON T60, предназначенный для лазерной резки металлических труб, представляет собой высокотехнологичное решение для обработки различных профилей.
Данная установка способна эффективно резать трубы с квадратным, круглым и прямоугольным сечением, а также более сложные профили, такие как С-образный, L-образный, Н-образный и Т-образный. DRAGON T60 - это универсальный инструмент для широкого спектра задач в области промышленной обработки металлов.
Данная установка способна эффективно резать трубы с квадратным, круглым и прямоугольным сечением, а также более сложные профили, такие как С-образный, L-образный, Н-образный и Т-образный. DRAGON T60 - это универсальный инструмент для широкого спектра задач в области промышленной обработки металлов.

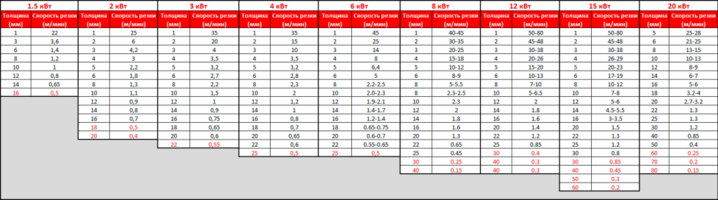

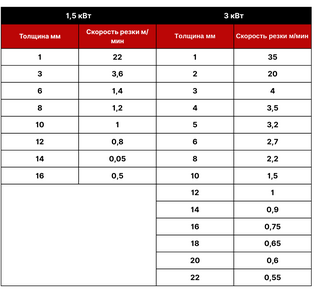

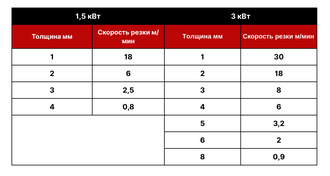

Режимы резки для углеродистой стали (кислород)

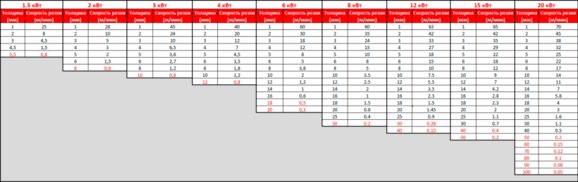

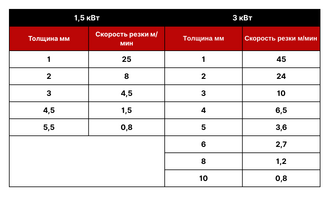

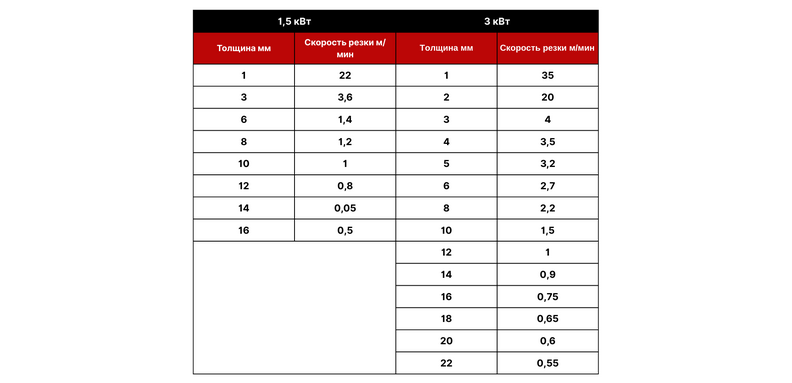

Режимы резки для нержавеющей стали (азот)

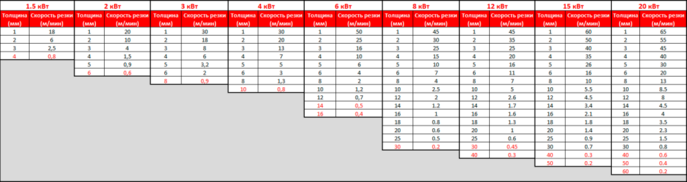

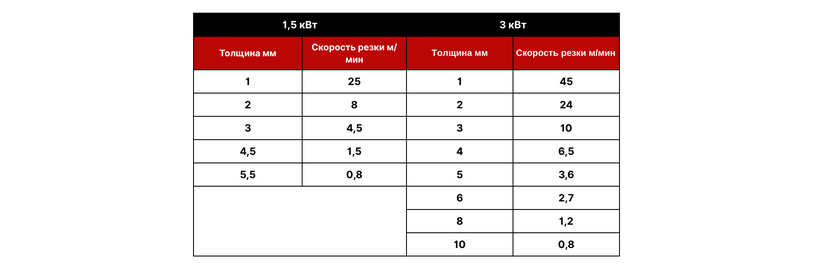

Режимы резки для алюминия (азот)

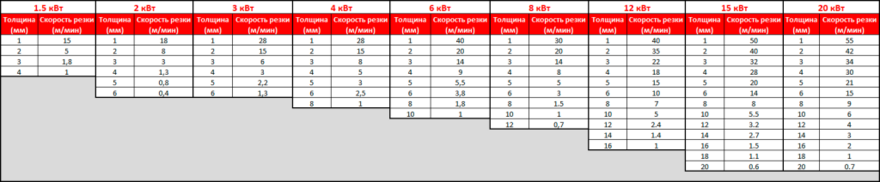

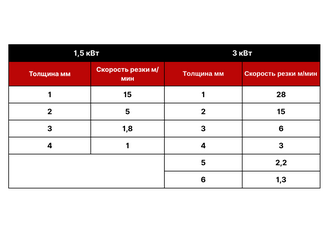

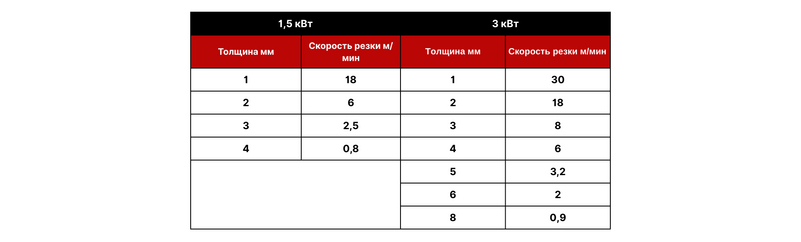

Режимы резки для меди / латуни (кислород / азот)
ГАБАРИТНЫЕ РАЗМЕРЫ
Диаметр обработки труб
10 - 235 мм
Длина обработки труб
30 - 6000 мм
Габаритные размеры установленного оборудования
11000х2500х2200 мм
Масса
3900 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG / MAXPHOTONICS / RECI / JPT .
Номинальная мощность лазера
3000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
2 кВт.
Мощность серводвигателей по X
1 кВт
Мощность серводвигателей по Z
0,4 кВт
Мощность серводвигателей по W2
1,5 кВт
Мощность серводвигателей по Y2
2 кВт
Максимальное ускорение по осям
1,2 G
Максимальная скорость перемещения
150 м/мин
Максимальная скорость реза
35 м/мин
Максимальное ускорение по X,Y
1,5 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 20 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
В зависимости от установленной мощности
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT 3000S
Управляющая программа
TUBES T / TUBE PRO
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Суппорты поддержки трубы
Пневматические
Подача труб в зону резки
Автоматическая задняя бабка
Лазерный источник
RAYCUS
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая
Серводвигатели W1/X/Z/W2/Y2
Япония
Сбор готовых изделий
Тип корзина
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Чиллер
Промышленный
Система смазки
Автоматическая
Стабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
