Назначение:

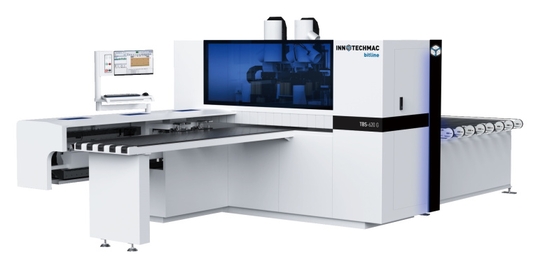

Автоматический сверлильно-присадочный станок с ЧПУ TBS-620G предназначен для выполнения всего комплекса операций по подготовке плитных материалов к сборке корпусной мебели. Оборудование выполняет сверление отверстий под шканты, стяжки и полкодержатели, фрезерование торцов деталей, а также выборку пазов. Станок работает полностью в автоматическом режиме по управляющим программам, что гарантирует стабильное качество обработки каждой детали.

Область применения:
TBS-620G оптимален для серийного и массового производства корпусной, офисной и кухонной мебели на предприятиях различного масштаба. Оборудование эффективно при работе с ЛДСП, МДФ и массивом древесины. Благодаря высокой производительности и точности, станок используется на участках присадки, где требуется быстрая переналадка под разные типоразмеры деталей и интеграция с системами автоматизированного проектирования мебели.

Конструктивные особенности:
Базовая конструкция станка обеспечивает высокую жесткость и устойчивость при интенсивных нагрузках. Ключевые элементы включают верхнюю сверлильную группу (18 вертикальных и 10 горизонтальных шпинделей) и нижнюю группу (18 вертикальных шпинделей и фрезерный агрегат 3,5 кВт). Все линейные направляющие оснащены усиленной системой защиты «PROTECTIVE TAPE», предотвращающей попадание пыли. Приводы оснащены планетарными редукторами, которые не требуют обслуживания в течение всего срока эксплуатации и обеспечивают высокий КПД. Автоматическая централизованная система смазки гарантирует своевременную подачу смазочных материалов ко всем узлам.

Длина заготовки, мм                                           мин.                   70
                                                                               макс.                 5000
Ширина заготовки, мм.                                        мин.                  35
                                                                                макс.                1200

Толщина заготовки, мм.                                      мин.                      9
                                                                               макс.                   60
Ширина обработки с торцевым агрегатом, мм.    мин.                 50
                                                                                      макс.               850
Длина обработки с торцевым агрегатом, мм.         мин.               400

Мощность двигателя сверлильной головы, кВт                          2,2
Вертикальный шпиндель сверлильной головы (верх/низ), шт.     18/18

Пазовальная пила /шт.                                                                           1

Горизонтальный шпиндель сверлильной головы, шт.                         10

Частота вращения шпинделей сверлильной группы, об\мин               4500

Максимальная длина инструмента, мм                                                    70

Максимальная глубина сверления, мм                                                     36

Максимальный диаметр инструмента, мм                                               35

Максимальный диаметр пазовальной пилы, мм                                      100

Мощность шпинделя (верх/низ), кВт                                                          6/6/3,5

Частота вращения шпинделя, об/мин                                                         18 000

Тип охлаждения шпинделя                                                                          Воздушный
Тип цанги (верх/низ)                                                                                      ISO30(ER32) / ER 25
Посадочный диаметр инструмента, наибольший (верх/низ), мм              20 / 16

Максимальная скорость перемещения, м/мин                                               X              140                                                                                                                                                        Y                 80
                                                                                                                                Z                 40

Диаметр аспирационного патрубка, мм                                                                   200/100

Расход сжатого воздуха л/мин.                                                                                   400
Давление в пневмосистеме, МPa                                                                               0,7 - 0,8

Общая установленная мощность, кВт                                                                            26,2
Напряжение, В                                                                                                                   380

Частота тока, Гц                                                                                                                 50

Размеры станка мм (ДхШхВ)                                                                               5200x2840x2200
Масса станка, кг                                                                                                            3900
