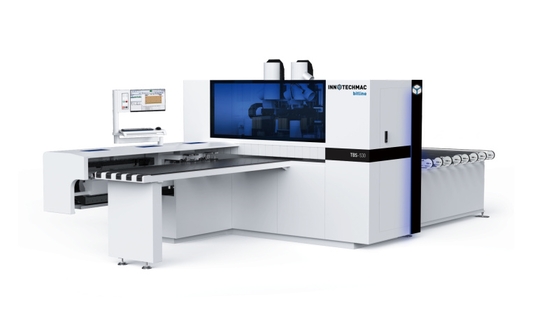

Автоматический сверлильно-присадочный станок с ЧПУ TBS-530

Назначение:
Автоматический сверлильно-присадочный станок с ЧПУ TBS-530 предназначен для комплексной обработки плитных материалов (ДСП, МДФ, ДВП) при производстве корпусной мебели. Оборудование выполняет сверление отверстий под шканты, стяжки и полкодержатели, фрезерование пазов, а также выборку пазов под задние стенки и днища ящиков.

Область применения:
Станок применяется на предприятиях по изготовлению корпусной, кухонной, офисной и встроенной мебели. Благодаря высокой производительности и точности, оборудование эффективно как в серийном, так и в мелкосерийном производстве, обеспечивая стабильное качество обработки деталей.

Конструктивные особенности:
· Верхняя сверлильная группа «CC+»: 18 вертикальных шпинделей и 20 горизонтальных (сдвоенные блоки: 3+3 спереди/сзади, 2+2 слева/справа), а также фрезерный агрегат мощностью 3,5 кВт.
· Нижняя сверлильная группа: 18 вертикальных шпинделей и дополнительный фрезер 3,5 кВт.
· Пазовальная пила: пила диаметром 100 мм, устанавливаемая в сверлильную головку, для вырезания пазов под задние стенки из ДВП и ХДФ, а также днищ ящиков.
· Высокоскоростные серводвигатели с цифровым управлением по шине CAN, обеспечивающие перемещение осей до 140 м/мин.
· Планетарные редукторы: высокая нагрузочная способность, компактные габариты и отсутствие необходимости в обслуживании.
· Высокоточные линейные направляющие повышенной жёсткости с защитной металлической лентой для предотвращения попадания пыли.
· Автоматическая централизованная система смазки, гарантирующая дозированную подачу смазки ко всем узлам и исключающая риск повреждения из-за несвоевременного обслуживания.

Длина заготовки, мм                                           мин.                   70
                                                                               макс.                 5000
Ширина заготовки, мм.                                        мин.                  35
                                                                                макс.                1200

Толщина заготовки, мм.                                      мин.                      9
                                                                               макс.                   60

Мощность двигателя сверлильной головы, кВт                          2.2*2
Вертикальный шпиндель сверлильной головы (верх/низ), шт.     18*2/18

Пазовальная пила /шт.                                                                           1

Горизонтальный шпиндель сверлильной головы, шт.                         20

Частота вращения шпинделей сверлильной группы, об\мин               4500

Максимальная длина инструмента, мм                                                    70

Максимальная глубина сверления, мм                                                     36

Максимальный диаметр инструмента, мм                                               35

Максимальный диаметр пазовальной пилы, мм                                      100

Мощность шпинделя (верх/низ), кВт                                                          3.5 / 3.5

Частота вращения шпинделя, об/мин                                                         18 ,000

Тип охлаждения шпинделя                                                                          Воздушный
Тип цанги (верх/низ)                                                                                        ER25 / ER25
Посадочный диаметр инструмента, наибольший (верх/низ), мм              16 / 16

Максимальная скорость перемещения, м/мин                                               X              140                                                                                                                                                        Y                 80
                                                                                                                                Z                 40

Диаметр аспирационного патрубка, мм                                                                   200*2/100

Расход сжатого воздуха л/мин.                                                                                   410
Давление в пневмосистеме, МPa                                                                               0,7 - 0,8

Общая установленная мощность, кВт                                                                            25.85
Напряжение, В                                                                                                                   380

Частота тока, Гц                                                                                                                 50

Размеры станка мм (ДхШхВ)                                                                               5200x2840x2200
Масса станка, кг                                                                                                            3800
