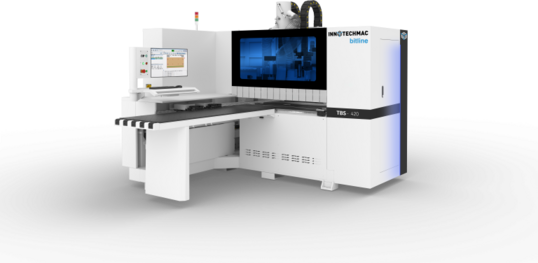

Автоматический сверлильно-присадочный станок с ЧПУ TBS-420
Технические характеристики
Длина заготовки, мм min-max: 70-3000
Ширина заготовки, мм min-max: 35-1200
Толщина заготовки, мм min-max: 9-60
Мощность двигателя сверлильной головы, кВт: 2,2
Вертикальный шпиндель сверлильной головы (верх/низ), шт.: 12/9
Горизонтальный шпиндель сверлильной головы, шт.: 8
От 34 000 $
Автоматический сверлильно-присадочный станок с ЧПУ TBS-420 предназначен для высокоточной подготовки мебельных деталей под сборку. Оборудование автоматически выполняет сверление отверстий под евровинты, шканты и полкодержатели в плитных материалах. Благодаря числовому программному управлению станок обеспечивает стабильное качество и высокую скорость обработки при серийном производстве корпусной мебели.
Автоматический сверлильно-присадочный станок с ЧПУ TBS-420
Назначение:
Станок модели CC+ представляет собой высокопроизствительный обрабатывающий центр, предназначенный для комплексной сверлильно-присадочной обработки, фрезерования и пазования мебельных деталей. Оборудование обеспечивает полный цикл подготовки плитных материалов под сборку корпусной мебели, автоматизируя процессы создания отверстий под евровинты, шканты, полкодержатели, а также выборки пазов и фрезерования кромок.
Область применения :
Оборудование предназначено для использования в условиях малых, средних и крупных мебельных цехов и производств. Станок идеально подходит для обработки широкого спектра материалов (ДСП, МДФ, ХДФ, массив) и оптимизирован для выполнения как типовых операций (присадка), так и сложных нестандартных задач, включая выборку пазов под задние стенки шкафов и дно ящиков, а также фрезерование радиусов и криволинейных контуров.
Оборудование предназначено для использования в условиях малых, средних и крупных мебельных цехов и производств. Станок идеально подходит для обработки широкого спектра материалов (ДСП, МДФ, ХДФ, массив) и оптимизирован для выполнения как типовых операций (присадка), так и сложных нестандартных задач, включая выборку пазов под задние стенки шкафов и дно ящиков, а также фрезерование радиусов и криволинейных контуров.
Ключевые возможности:
· Прямой импорт файлов из профессиональных САПР (Базис-Мебельщик, К3 Мебель, bCAD), что исключает ошибки ручного ввода.
· Наличие модулей USB, Ethernet и Wi-Fi для гибкого подключения к внешним устройствам и локальной сети предприятия.
· Встроенная система удаленной диагностики TELESERVIS, позволяющая сервисным инженерам оперативно подключаться к стойке управления для выявления и устранения неполадок без выезда на объект.
· Прямой импорт файлов из профессиональных САПР (Базис-Мебельщик, К3 Мебель, bCAD), что исключает ошибки ручного ввода.
· Наличие модулей USB, Ethernet и Wi-Fi для гибкого подключения к внешним устройствам и локальной сети предприятия.
· Встроенная система удаленной диагностики TELESERVIS, позволяющая сервисным инженерам оперативно подключаться к стойке управления для выявления и устранения неполадок без выезда на объект.
Длина заготовки, мм. мин. 70
макс. 3000
Ширина заготовки, мм. мин. 35
макс. 120
Толщина заготовки, мм. мин. 9
макс. 60
Мощность двигателя сверлильной головы, кВт 2,2
Вертикальный шпиндель сверлильной головы (верх/низ), шт. 12/9
Пазовальная пила /шт. 1
Горизонтальный шпиндель сверлильной головы, шт. 8
Частота вращения шпинделей сверлильной группы, об\мин 3400
Максимальная длина инструмента, мм 70
Максимальная глубина сверления, мм 36
Максимальный диаметр инструмента, мм 35
Максимальный диаметр пазовальной пилы, мм 100
Мощность шпинделя (верх/низ), кВт 3,5/3,5
Частота вращения шпинделя, об/мин 18 000
Тип охлаждения шпинделя Воздушный
Тип цанги (верх/низ) ER25
Посадочный диаметр инструмента, наибольший (верх), мм 16
Максимальная скорость перемещения, м/мин X 140
Y 90
Z 50
Диаметр аспирационного патрубка, мм 200/100
Расход сжатого воздуха л/мин. 390
Давление в пневмосистеме, МPa 0,7 - 0,8
Общая установленная мощность, кВт 19,7
Напряжение, В 380
Частота тока, Гц 50
Размеры станка мм (ДхШхВ) 4060x2640x2190
Масса станка, кг 3100
макс. 3000
Ширина заготовки, мм. мин. 35
макс. 120
Толщина заготовки, мм. мин. 9
макс. 60
Мощность двигателя сверлильной головы, кВт 2,2
Вертикальный шпиндель сверлильной головы (верх/низ), шт. 12/9
Пазовальная пила /шт. 1
Горизонтальный шпиндель сверлильной головы, шт. 8
Частота вращения шпинделей сверлильной группы, об\мин 3400
Максимальная длина инструмента, мм 70
Максимальная глубина сверления, мм 36
Максимальный диаметр инструмента, мм 35
Максимальный диаметр пазовальной пилы, мм 100
Мощность шпинделя (верх/низ), кВт 3,5/3,5
Частота вращения шпинделя, об/мин 18 000
Тип охлаждения шпинделя Воздушный
Тип цанги (верх/низ) ER25
Посадочный диаметр инструмента, наибольший (верх), мм 16
Максимальная скорость перемещения, м/мин X 140
Y 90
Z 50
Диаметр аспирационного патрубка, мм 200/100
Расход сжатого воздуха л/мин. 390
Давление в пневмосистеме, МPa 0,7 - 0,8
Общая установленная мощность, кВт 19,7
Напряжение, В 380
Частота тока, Гц 50
Размеры станка мм (ДхШхВ) 4060x2640x2190
Масса станка, кг 3100
