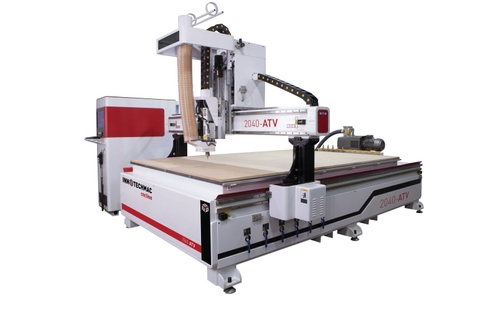

Фрезерный станок с ЧПУ 2040 ATV

Фрезерный станок с ЧПУ 2040 ATV предназначен для высокоточной автоматизированной обработки крупногабаритных листовых и плитных материалов. Оборудование выполняет широкий спектр технологических операций: раскрой, 2D и 3D фрезерование, гравировку, выборку пазов и сверление. Станок рассчитан на интенсивную эксплуатацию в промышленных условиях и обеспечивает стабильное качество изделий при серийном производстве.

Станок используется на предприятиях, работающих с древесиной и композитными материалами:

· Мебельное производство: изготовление фасадов, столешниц, филенчатых дверей, элементов корпусной и мягкой мебели.
· Рекламная и сувенирная продукция: производство вывесок, объемных букв, интерьерной навигации, стендов.
· Строительство и отделка: создание дверных полотен, лестничных элементов, балюстрад, обшивки интерьеров из дерева и МДФ.
· Машиностроение и моделирование: обработка заготовок из пластика, композитов, текстолита и алюминия.

Цельносварная массивная станина и усиленный портал из стальных труб обеспечивают высокую устойчивость к вибрациям и деформациям, что гарантирует точность даже при тяжелых нагрузках.
· Премиальная компонентная база: Комплектующие ведущих мировых брендов — серводвигатели YASKAWA (Япония), редукторы SHIMPO (Япония), передачи WMH-HERION (Германия), ШВП PMI (Тайвань) — обеспечивают высокую скорость (до 80 м/мин) и многолетний ресурс работы.Вакуумный стол из гетинакса разделен на независимые зоны и дополнен Т-пазами, что позволяет надежно закреплять материалы любого размера как вакуумом, так и механическими струбцинами.
· Полная автоматизация процессов: Наличие автосмены инструмента на 12 позиций и датчика калибровки длины инструмента минимизирует участие оператора и сокращает время простоя.
· Надежность и обслуживание: Автоматическая централизованная смазка, износостойкие кабели IGUS в гибких каналах и изолированный шкаф управления с европейской автоматикой гарантируют стабильную работу без частых остановок на сервис.

Размеры вакуумного стола, мм                                     2100x4000
Ход по оси Z, мм                                                                    300
Тип рабочего стола                                                        вакуумный, с T-пазами крепления
Шпиндель                                                                         9 KW HQD ISO30
Максимальное количество оборотов, об/мин                    24 000
Тип охлаждения шпинделя                                                  воздушное
Тип системы смены инструмента                                  автоматическая, патрон ISO30
Магазин смены инструмента                              линейный на 12 позиций, установленный на станине
Тип электродвигателей перемещения                          серводвигатели YASKAWA
Скорость перемещений, м/мин                                              80
Тип датчика калибровки инструмента                            автоматический
Тип управления                                                                  SYNTEC + Industrial PC
Мощность вакуумного насоса, кВт                                  2 х 5,5 = 11
Производительность вакуумного насоса, м3/час          2 х 160 = 320
Общая установленная мощность, кВт                                    31
Давление в пневмосистеме, МPa                                      0,6 – 0,7
Расход сжатого воздуха, Нл/мин                                             420
Количество и диаметр аспирационных патрубков          верхний 1x150 мм
Габаритные размеры в упаковке, мм                                 5400x2280x2550
Масса станка (брутто), кг                                                         4 200
