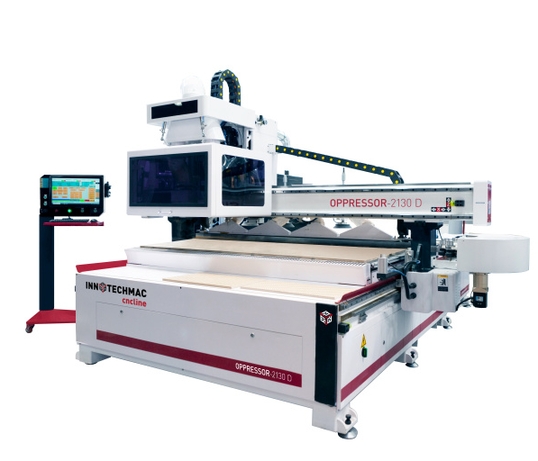

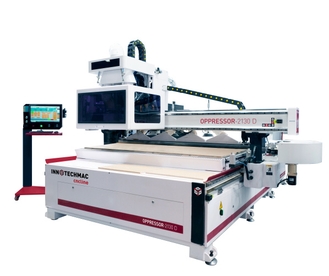

Обрабатывающий центр с ЧПУ  OPPRESSOR 2130D

Назначение

Область применения

Получаемые изделия

На выходе станок формирует готовые детали корпусной мебели с полным циклом обработки: распиленные, профилированные и присаженные заготовки, полностью подготовленные к сборке. Это могут быть фасады, боковины, полки, столешницы и другие элементы с идеальной геометрией и точным расположением отверстий.

Конструктивные особенности

На выходе станок формирует готовые детали корпусной мебели с полным циклом обработки: распиленные, профилированные и присаженные заготовки, полностью подготовленные к сборке. Это могут быть фасады, боковины, полки, столешницы и другие элементы с идеальной геометрией и точным расположением отверстий.

Станина и базовые элементы

Цельносварная массивная стальная станина: Изготовлена из прямоугольных стальных труб, обеспечивает высокую жесткость конструкции, устойчивость к статическим и динамическим нагрузкам, эффективно гасит вибрации. Фрезерованные площадки под направляющие обрабатываются за одну установку на металлообрабатывающих центрах с ЧПУ, гарантируя идеальную геометрию.
Массивный стальной портал: Сварен из стальных труб прямоугольного сечения с усилением в местах сопряжений. Обработка порталов за одну установку обеспечивает высокую точность позиционирования инструмента.
Усиленные опоры портала: Портал установлен на массивные стальные опоры с увеличенной площадью контакта и шестью крепежными отверстиями, что значительно повышает нагрузочные показатели и устойчивость к деформациям.

Приводы и системы перемещения

Высокоскоростные серводвигатели: Современные сервоприводы с полностью цифровым подключением по промышленной CAN шине обеспечивают быстрое и высокоточное позиционирование со скоростью перемещения до 140 м/мин.
Планетарные редукторы SHIMPO-NIDEC (Япония): Обеспечивают высокий КПД, скорость перемещения портала до 80 м/мин и не требуют обслуживания в течение всего срока эксплуатации.
Косозубые передачи шестерня-рейка WMH-HERION (Германия): Обеспечивают плавный и тихий ход, увеличенную нагрузочную способность, высокую износостойкость и надежность.
Шарико-винтовая передача PMI (Тайвань) по оси Z: Исключает люфт, обеспечивая высокоточное перемещение шпиндельной группы.
Высокоточные призматические направляющие PMI (Тайвань): Обеспечивают повышенную жесткость, долговечность и высокую точность перемещения по всем осям.

Системы автоматизации и сервиса

Централизованная автоматическая смазка: Обеспечивает своевременное и точно дозированное нанесение смазки на подшипники и ШВП без участия оператора.
Гибкие кабели IGUS (Германия): Специальные кабели для использования в гибких кабель-каналах выдерживают миллионы циклов изгиба, гарантируя надежность и длительный срок службы.

Инструментальное оснащение

Промышленный электрошпиндель HQD 9 кВт (Тайвань): Частота вращения 24 000 об/мин. Конструкция идентична итальянским HSD. Автоматическая смена инструмента (АСИ) под патрон ISO30, воздушное охлаждение.
Сверлильно-присадочная голова 5+4 HQD (Тайвань): Девять вертикальных шпинделей с программным управлением позволяют выполнять как одиночные, так и групповые отверстия с шагом 32 мм согласно заданной карте присадки.
Карусельный магазин АСИ на 16 позиций: Расположен непосредственно на портале станка, что обеспечивает скорость смены инструмента на 50% выше по сравнению с линейными системами.
Инструментальные патроны ISO30: В комплекте поставляются 3 патрона.
Датчик автоматического измерения инструмента: Обеспечивает высокоточное измерение длины инструмента и автоматическую коррекцию, исключая ошибки оператора и снижая брак.

Рабочий стол и вакуумная система

Вакуумный стол из упрочненного гетинакса: Изготавливается из цельных листов фенольного композита без переклеек, что гарантирует стабильность работы на протяжении всего срока службы. Минимальный шаг ячейки и большое количество вакуумных каналов обеспечивают высокую эффективность прижима.
Вакуумные насосы TONGYOU (Тайвань): Два пластинчато-роторных безмасляных насоса общей производительностью 500 м³/час гарантируют надежную фиксацию даже мелких деталей при высокоскоростной обработке.

Системы загрузки и разгрузки

Пневматические присоски для автоматической загрузки материала: Обеспечивают захват листового материала и загрузку в зону обработки с последующим базированием.
Пневматические базирующие упоры: Установлены спереди, слева и справа рабочего стола. Поднимаются для базировки заготовки, после фиксации вакуумом опускаются, не препятствуя обработке.
Автоматический толкатель заготовок: Сталкивает готовые детали со стола в автоматическом режиме. Встроенная система аспирации исключает необходимость очистки стола после разгрузки.
Автоматический подъемный стол INNOTECHMAC LOAD TABLE (опция): Поднимает пачку листов на нужную высоту, после чего пневматические присоски захватывают верхний лист и подают его в рабочую зону.
Автоматическая система расклеивания этикеток INNOTECHMAC LABELING (опция): Управляется независимым контроллером с принтером Zebra, полностью интегрирована с программным обеспечением Базис-Мебельщик, К3-мебель, bCAD.

Система управления и электрооборудование

Система управления SYNTEC (Тайвань): Надежная система с полной поддержкой 3D-обработки и функцией LookAhead. Блок контроллера выделен в отдельный изолированный блок и подключен к промышленному ПК DELL с ОС Windows. Наличие интерфейсов USB, Ethernet, Wi-Fi позволяет подключать внешние устройства и интегрировать станок в локальную сеть предприятия.
Шкаф управления: Скомпонован в отдельный блок, изолированный от вибраций и перегрева. Оснащен комплектующими ведущих мировых производителей: Delta, Schneider, Omron, Telemecanique, Siemens. Все компоненты имеют легкий доступ для контроля и обслуживания.
