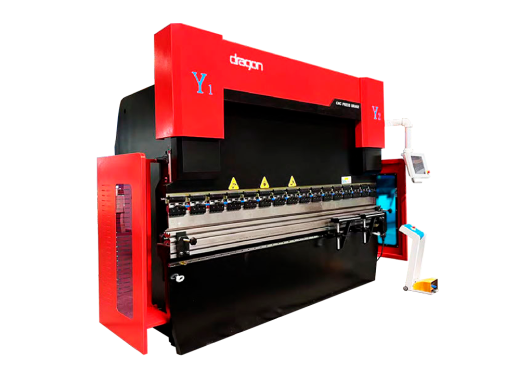

Листогибочный пресс MT 15 135/2500
Характеристики
Усилие, Т — 135
Длина гиба, мм — 3100
Расстояние между колоннами, мм - 2655
Длина гиба, мм — 3100
Расстояние между колоннами, мм - 2655
36 950 $
Назначение
Этот пресс предназначен для точной гибки деталей из листового металла на промышленных предприятиях. Он сочетает мощное усилие для работы с толстыми заготовками и современное сервоуправление, которое заменяет традиционную гидравлику в части позиционирования. Главная задача — выполнять большие серии деталей с максимальной повторяемостью.
Область применения
- Машиностроение (изготовление рам, кожухов, опор).
- Металлоконструкции (производство балок, кронштейнов).
- Специальное оборудование и тяжелая промышленность.
Обрабатываемые материалы
- Углеродистая сталь
- Нержавеющая сталь
- Алюминиевые сплавы
Конструктивные особенности
Гибридная система привода (сервоэлектрика + гидравлика)
- Сервопривод управления: Отвечает за точное перемещение балки. Экономит до 50% электроэнергии, работает тихо и без гидравлического масла в системе управления.
- Гидравлическая система усилия: Создает основное усилие в 135 тонн. Использует компоненты Bosch Rexroth и насос Hytek/Sunny для максимальной надежности.
Системы для идеальной точности гибки
Компенсация прогиба балки (Crowning): Автоматически выравнивает балку по всей длине 2500 мм. Это гарантирует, что даже длинная деталь будет согнута равномерно, без выпуклости в середине.
Прецизионные задние упоры: В базе — 2 оси (X/R). Опционально можно установить до 6 осей для сложной многопроходной гибки.
Оптические линейки GIVI-MISURE: Контролируют положение балки с микронной точностью.
Прецизионные задние упоры: В базе — 2 оси (X/R). Опционально можно установить до 6 осей для сложной многопроходной гибки.
Оптические линейки GIVI-MISURE: Контролируют положение балки с микронной точностью.
Надежность и долговечность
Усиленная станина: Проходит термообработку для снятия внутренних напряжений. Это гарантирует, что станок сохраняет геометрию и точность даже при постоянных нагрузках в 135 тонн.
Комплектующие от лидеров рынка: Электрика — Schneider, двигатель — Siemens, направляющие — HIWIN. Это снижает риск поломок и упрощает сервис.
Опциональная пневмоподдержка: Помогает работать с большими и тонкими листами, предотвращая их провисание и повышая качество гибки.
Комплектующие от лидеров рынка: Электрика — Schneider, двигатель — Siemens, направляющие — HIWIN. Это снижает риск поломок и упрощает сервис.
Опциональная пневмоподдержка: Помогает работать с большими и тонкими листами, предотвращая их провисание и повышая качество гибки.
Усилие, Т
135
Длина гиба, мм
3100
Расстояние между колоннами, мм
2655
Глубина зева, мм
350
Ход пуансона, мм
200
Макс. Раскрытие, мм
455
Ход заднего упора, мм
600
Мощность двигателя, кВт
11
Электромеханическая компенсация прогиба
да
Длина, мм
3300
Ширина, мм
1600
Высота, мм
2500
Масса нетто, кг*2700
8000
КОМПЛЕКТАЦИЯ
Система ЧПУ
МТ-15 / ТАЧ СКРИН
Главный двигатель
SIEMENS (BEIDE MOTORS)
Гидравлический насос
HYTEK SUNNY (КИТАЙ)
Гидравлические клапаны
BOSCH-REXROTH (ГЕРМАНИЯ/КИТАЙ)
Электрокомпоненты
Schneider (Франция)
Оптические линейки
GIVI (ИТАЛИЯ)
Частотный преобразователь
ZONCN (ТАЙВАНЬ)
Привод заднего упора по оси Х
ШВП
Привод заднего упора по оси R
Косозубая рейка + шестерня
Уплотнительные кольца
SFK (ШВЕЦИЯ)
Фитинги
ЕМВ (ГЕРМАНИЯ)
Инструмент
Пуансон + Многоручьевая матрица
Держатель инструмента
ТИП PROMECAM
Компенсация прогиба
Электромеханическая
Пальцы заднего упора
4 шт
Передний поддерживающий кронштейн
2 шт
Педаль оператора
Комплект
