Листогибочные прессы серии
MT 15

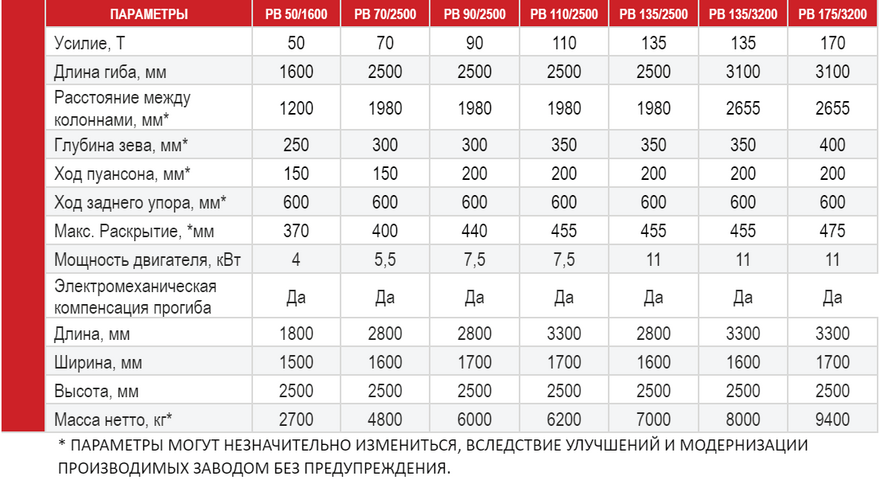

Характеристики
Усилие, Т — 50-170
Длина гиба, мм — 1600-3100
Расстояние между колоннами, мм - 1200-2655
Длина гиба, мм — 1600-3100
Расстояние между колоннами, мм - 1200-2655
Цена по запросу
Листогибочные гидравлические прессы с ЧПУ серии MT 15 разработан для решения широкого спектра задач по гибке листового металла. Модельный ряд сочетает в себе надежность усиленной сварной станины, прошедшей термическую стабилизацию, и передовые технологии автоматизации, обеспечивающие высокую точность и повторяемость операций. Прессы серии MT 15 являются оптимальным выбором для предприятий, ориентированных на качество, производительность и долговременную надежность оборудования.
Назначение
Оборудование предназначено для высокоточной гибки листового металла различных марок и толщин в условиях серийного, мелкосерийного и единичного производства. Прессы серии MT 15 обеспечивают стабильность геометрических параметров готовых изделий благодаря применению электромеханической компенсации прогиба (Crowning) и прецизионных оптических линеек обратной связи. Основная задача станков — выполнение операций гибки с высокой повторяемостью, минимальным временем переналадки и снижением зависимости от квалификации оператора.
Области применения
Листогибочные прессы MT 15 широко востребованы в машиностроении, автомобилестроении, производстве промышленного оборудования, строительных металлоконструкциях и электротехнической промышленности. Оборудование активно используется на предприятиях, специализирующихся на изготовлении корпусной мебели, электрощитового оборудования, вентиляционных систем, фасадных кассет и элементов несущих каркасов. Благодаря возможности оснащения задними упорами с количеством осей до 6 и наличию пневмоподдержки, станки эффективно работают с длинномерными и тяжеловесными заготовками.
Получаемые изделия

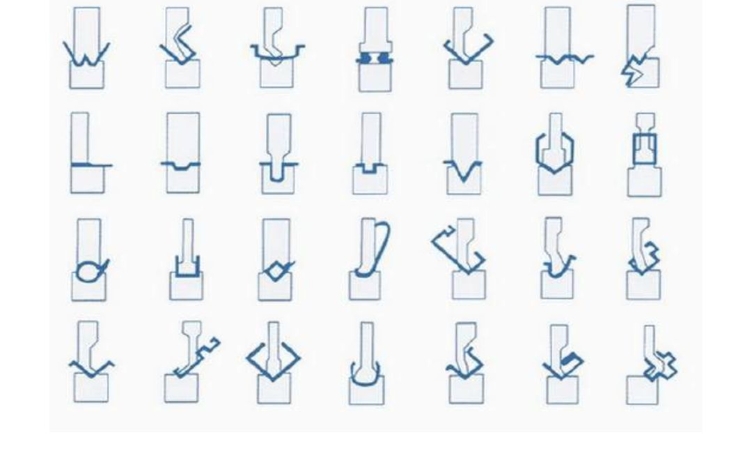

На прессах серии MT 15 изготавливается широкий спектр гнутых металлоизделий: корпусные детали промышленного оборудования, панели управления, элементы электротехнических шкафов, сложные профили для строительства, фланцы, кронштейны, а также радиусные детали различной конфигурации. Сегментированная конструкция пуансона в сочетании с быстросменными держателями типа Promecam позволяет формировать изделия с уже имеющимися боковыми стенками, что критически важно при производстве сложных пространственных конструкций.
Конструктивные особенности

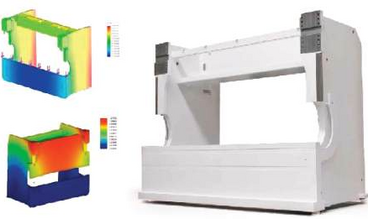

Мощная сварная станина
Основа станка — цельносварная конструкция из высокопрочных стальных плит, прошедшая обязательную термическую обработку для полного снятия внутренних напряжений. Это исключает деформацию станины в процессе длительной эксплуатации под динамическими и циклическими нагрузками. Конструкция представляет собой статичную раму с усиливающими балками и подвижную часть — слайдер. После механической обработки установочных площадок, обеспечивающей точное позиционирование всех узлов, каждый агрегат проходит 72-часовую обкатку с последующей верификацией геометрии и синхронности движения осей, что гарантирует заводскую точность на весь срок службы.

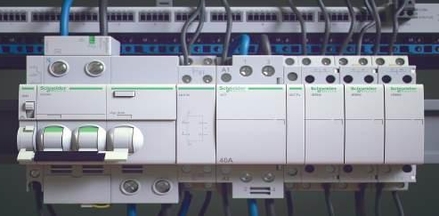

Электрокомпоненты Schneider
Электрическая часть пресса комплектуется компонентами Schneider Electric (Франция) — одного из мировых лидеров в области управления электропитанием и автоматизации. Используются дифференциальные выключатели, реле, контакторы и печатные платы заводов полного цикла, что обеспечивает высокую отказоустойчивость и стабильность работы систем автоматики. Применение оборудования Schneider Electric гарантирует защиту цепей управления от перегрузок и коротких замыканий, а также бесперебойную коммутацию силовых узлов.
Электромеханическая компенсация прогиба Crowning — ось V
В процессе гибки под воздействием высоких усилий происходит упругая деформация ползуна и рабочего стола, что может привести к неравномерности угла по длине заготовки. Для устранения этого эффекта прессы серии MT 15 оснащены электромеханической системой компенсации прогиба (Crowning) по оси V. Механизм создает встречную деформацию (выпуклость) в центральной части стола, компенсируя прогиб ползуна и обеспечивая идеальную линейность прилегания инструмента. В результате точность гиба сохраняется по всей длине листа независимо от точки приложения нагрузки, а автоматизированное управление системой исключает необходимость ручной настройки.

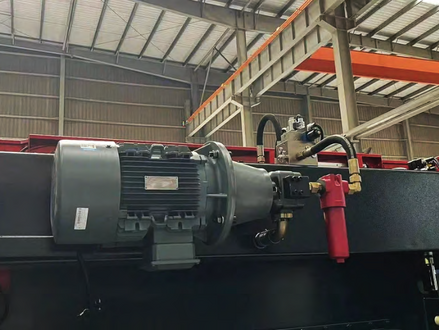

Главный мотор Siemens-BEIDE (Германия/Китай)
В процессе гибки под воздействием высоких усилий происходит упругая деформация ползуна и рабочего стола, что может привести к неравномерности угла по длине заготовки. Для устранения этого эффекта прессы серии MT 15 оснащены электромеханической системой компенсации прогиба (Crowning) по оси V. Механизм создает встречную деформацию (выпуклость) в центральной части стола, компенсируя прогиб ползуна и обеспечивая идеальную линейность прилегания инструмента. В результате точность гиба сохраняется по всей длине листа независимо от точки приложения нагрузки, а автоматизированное управление системой исключает необходимость ручной настройки.
Гидравлическая система Bosch-Rexroth (Германия)

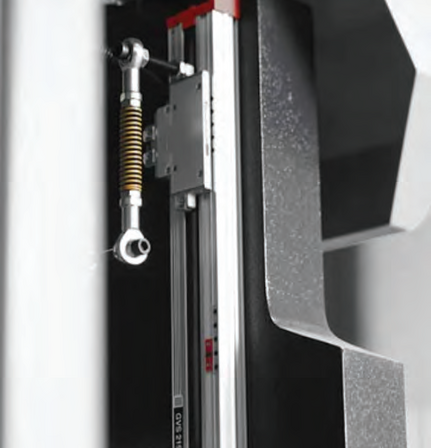

Оптические линейки GIVI-MISURE (Италия)
Для обеспечения максимальной точности позиционирования подвижного слайдера прессы MT 15 оснащаются прецизионными оптическими линейками GIVI-MISURE (Италия). Данные датчики обратной связи в режиме реального времени контролируют и синхронизируют процесс опускания и поднятия слайдера посредством алгоритмов системы ЧПУ. Применение оптических линеек позволяет добиться высокой скорости работы и исключительной степени повторяемости позиционирования, что критически важно в условиях серийного производства.

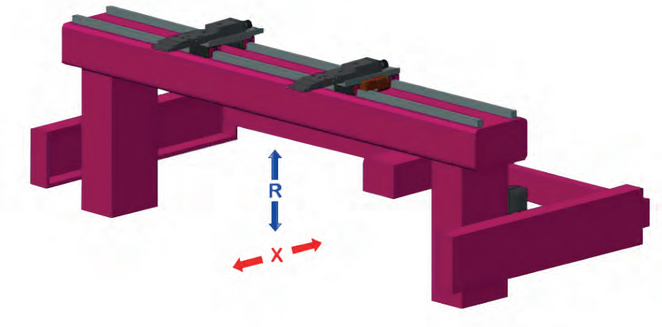

Высокоточные жесткие задние упоры (возможна установка до 6 осей)
Задний упор предназначен для точного задания размера отгибаемой полки и представляет собой жесткую балку, перемещающуюся по прецизионным линейным направляющим с использованием серводвигателей. Все перемещения контролируются системой ЧПУ.

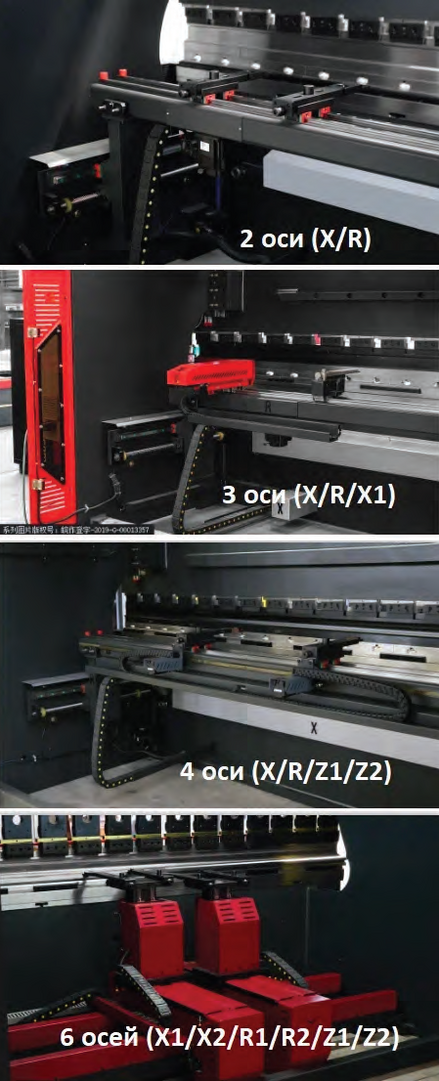

Стандартная комплектация: двухосевые упоры (X/R).
Опциональное оснащение:
Дополнительно возможно оснащение пневмоподдержкой, которая выполняет функцию поддержки листов в случае отклонения или прогиба заготовки при выполнении гиба, что особенно актуально при работе с длинномерным и тонколистовым металлом.
Стандартная комплектация: двухосевые упоры (X/R).
Опциональное оснащение:
- трехосевые упоры (X/R/X1);
- четырехосевые упоры (X/R/Z1/Z2);
- шестиосевые упоры (X1/X2/R1/R2/Z1/Z2).
Дополнительно возможно оснащение пневмоподдержкой, которая выполняет функцию поддержки листов в случае отклонения или прогиба заготовки при выполнении гиба, что особенно актуально при работе с длинномерным и тонколистовым металлом.

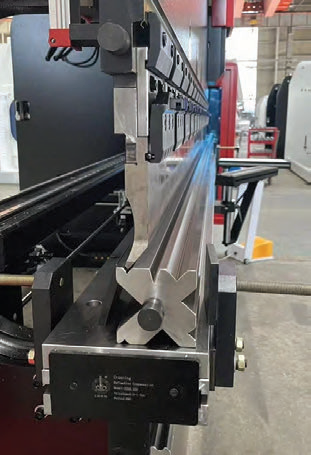

Гибочный инструмент с быстросменными держателями типа Promecam
Оснастка станка реализована с использованием универсальной системы быстрой смены инструмента — держателей пуансона типа Promecam. Такая конструкция позволяет оператору сократить время переналадки до минимума при переходе между различными типами изделий. Пуансон выполнен сегментированным, что дает возможность гибки заготовок с уже сформированными боковыми стенками. Стандартно станок комплектуется универсальным гибочным инструментом (пуансон + многоручьевая матрица), с возможностью опциональной установки альтернативных инструментальных систем под специфические задачи производства.
Програмируемые оси заднего упора
Комплектация
СИСТЕМА ЧПУ
МТ-15 / ТАЧ СКРИН
ГЛАВНЫЙ ДВИГАТЕЛЬ
SIEMENS (BEIDE MOTORS)
ГИДРАВЛИЧЕСКИЙ НАСОС
HYTEK SUNNY (КИТАЙ)
ГИДРАВЛИЧЕСКАИЕ КЛАПАНЫ
BOSCH-REXROTH (ГЕРМАНИЯ/КИТАЙ)
ЭЛЕКТРОКОМПОНЕНТЫ
SCHNEIDER (ФРАНЦИЯ)
ОПТИЧЕСКИЕ ЛИНЕЙКИ
GIVI (ИТАЛИЯ)
ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ
ZONCN (ТАЙВАНЬ)
ПРИВОД ЗАДНЕГО УПОРА ПО ОСИ Х
ШВП
ПРИВОД ЗАДНЕГО УПРА ПО ОСИ R
КОСОЗУБАЯ РЕЙКА+ШЕСТЕРНЯ
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА
SFK (ШВЕЦИЯ)
ФИТИНГИ
ЕМВ (ГЕРМАНИЯ)
ИНСТРУМЕНТ
ПУАНСОН+МНОГОРУЧЬЕВАЯ МАТРИЦА
ДЕРЖАТЕЛЬ ИНСТРУМЕНТА
ТИП PROMECAM
КОМПЕНСАЦИЯ ПРОГИБА
ЭЛЕКТРОМЕХАНИЧЕСКАЯ
ПАЛЬЦЫ ЗАДНЕГО УПОРА
4 ШТ
ПЕРЕДНИЙ ПОДДЕРЖИВАЮЩИЙ КРОНШТЕЙН
2 ШТ
ПЕДАЛЬ ОПЕРАТОРА
КОМПЛЕКТ
