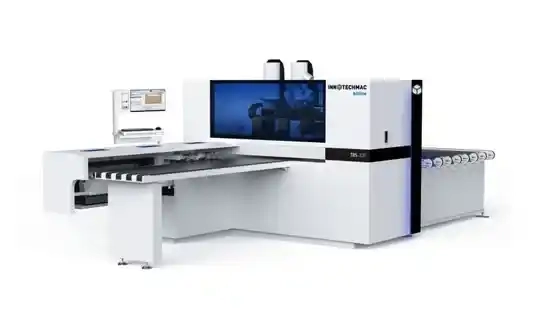

Автоматический сверлильно-присадочный станок с ЧПУ TBS-530
Технические характеристики
Длина заготовки, мм min-max: 70-5000
Ширина заготовки, мм min-max: 36-1200
Толщина заготовки, мм min-max: 9-60
Мощность двигателя сверлильной головы, кВт: 2,2-2,2*2
Вертикальный шпиндель сверлильной головы (верх/низ), шт.: 18*2/18
Горизонтальный шпиндель сверлильной головы, шт.: 20
Ширина заготовки, мм min-max: 36-1200
Толщина заготовки, мм min-max: 9-60
Мощность двигателя сверлильной головы, кВт: 2,2-2,2*2
Вертикальный шпиндель сверлильной головы (верх/низ), шт.: 18*2/18
Горизонтальный шпиндель сверлильной головы, шт.: 20
Цена по запросу
Цена по запросу
Автоматический сверлильно-присадочный станок с ЧПУ TBS-530 предназначен для высокоточной обработки плитных материалов в мебельном производстве. Оборудование позволяет быстро и качественно выполнять сверление отверстий под шканты, стяжки и полкодержатели, а также осуществлять фрезерование пазов. Благодаря числовому программному управлению и многомеханической голове станок гарантирует стабильную точность и высокую производительность при серийном изготовлении корпусной мебели.
Назначение:
Автоматический сверлильно-присадочный станок с ЧПУ TBS-530 предназначен для комплексной обработки плитных материалов (ДСП, МДФ, ДВП) при производстве корпусной мебели. Оборудование выполняет сверление отверстий под шканты, стяжки и полкодержатели, фрезерование пазов, а также выборку пазов под задние стенки и днища ящиков.
Область применения:
Станок применяется на предприятиях по изготовлению корпусной, кухонной, офисной и встроенной мебели. Благодаря высокой производительности и точности, оборудование эффективно как в серийном, так и в мелкосерийном производстве, обеспечивая стабильное качество обработки деталей.
Конструктивные особенности:
Верхняя сверлильная группа «CC+»: 18 вертикальных шпинделей и 20 горизонтальных (сдвоенные блоки: 3+3 спереди/сзади, 2+2 слева/справа), а также фрезерный агрегат мощностью 3,5 кВт.
Нижняя сверлильная группа: 18 вертикальных шпинделей и дополнительный фрезер 3,5 кВт.
Пазовальная пила: пила диаметром 100 мм, устанавливаемая в сверлильную головку, для вырезания пазов под задние стенки из ДВП и ХДФ, а также днищ ящиков.
Высокоскоростные серводвигатели с цифровым управлением по шине CAN, обеспечивающие перемещение осей до 140 м/мин.
Планетарные редукторы: высокая нагрузочная способность, компактные габариты и отсутствие необходимости в обслуживании.
Высокоточные линейные направляющие повышенной жёсткости с защитной металлической лентой для предотвращения попадания пыли.
Автоматическая централизованная система смазки, гарантирующая дозированную подачу смазки ко всем узлам и исключающая риск повреждения из-за несвоевременного обслуживания.
Нижняя сверлильная группа: 18 вертикальных шпинделей и дополнительный фрезер 3,5 кВт.
Пазовальная пила: пила диаметром 100 мм, устанавливаемая в сверлильную головку, для вырезания пазов под задние стенки из ДВП и ХДФ, а также днищ ящиков.
Высокоскоростные серводвигатели с цифровым управлением по шине CAN, обеспечивающие перемещение осей до 140 м/мин.
Планетарные редукторы: высокая нагрузочная способность, компактные габариты и отсутствие необходимости в обслуживании.
Высокоточные линейные направляющие повышенной жёсткости с защитной металлической лентой для предотвращения попадания пыли.
Автоматическая централизованная система смазки, гарантирующая дозированную подачу смазки ко всем узлам и исключающая риск повреждения из-за несвоевременного обслуживания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Длина заготовки, мм | мин. 70 / макс. 5000 |
| Ширина заготовки, мм | мин. 35 / макс. 1200 |
| Толщина заготовки, мм | мин. 9 / макс. 60 |
| Мощность двигателя сверлильной головы, кВт | 2,2 × 2 |
| Вертикальный шпиндель сверлильной головы (верх/низ), шт | 18 × 2 / 18 |
| Горизонтальный шпиндель сверлильной головы, шт | 20 |
| Пазовальная пила, шт | 1 |
| Частота вращения шпинделей сверлильной группы, об/мин | 4500 |
| Максимальная длина инструмента, мм | 70 |
| Максимальная глубина сверления, мм | 36 |
| Максимальный диаметр инструмента, мм | 35 |
| Максимальный диаметр пазовальной пилы, мм | 100 |
| Мощность шпинделя (верх/низ), кВт | 3,5 / 3,5 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Тип охлаждения шпинделя | воздушный |
| Тип цанги (верх/низ) | ER25 / ER25 |
| Посадочный диаметр инструмента (верх/низ, макс.), мм | 16 / 16 |
| Максимальная скорость перемещения, м/мин | X — 140 / Y — 80 / Z — 40 |
| Диаметр аспирационного патрубка, мм | 200 × 2 / 100 |
| Расход сжатого воздуха, л/мин | 410 |
| Давление в пневмосистеме, МПа | 0,7–0,8 |
| Общая установленная мощность, кВт | 25,85 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Размеры станка (Д × Ш × В), мм | 5200 × 2840 × 2200 |
| Масса станка, кг | 3800 |
