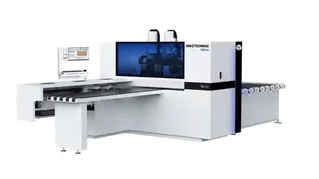

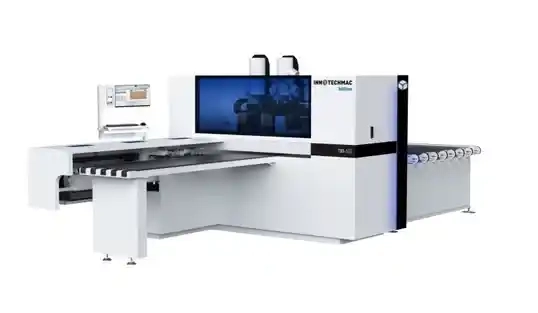

Автоматический сверлильно-присадочный станок с ЧПУ
TBS-520
Автоматический сверлильно-присадочный
станок с ЧПУ
TBS-520
станок с ЧПУ
TBS-520
Технические характеристики
Длина заготовки, мм min-max: 70-5000
Ширина заготовки, мм min-max: 35-1200
Толщина заготовки, мм min-max: 9-60
Мощность двигателя сверлильной головы, кВт: 2,2
Вертикальный шпиндель сверлильной головы (верх/низ), шт.: 18/18
Горизонтальный шпиндель сверлильной головы, шт.: 10
Ширина заготовки, мм min-max: 35-1200
Толщина заготовки, мм min-max: 9-60
Мощность двигателя сверлильной головы, кВт: 2,2
Вертикальный шпиндель сверлильной головы (верх/низ), шт.: 18/18
Горизонтальный шпиндель сверлильной головы, шт.: 10
Цена по запросу
Цена по запросу
Автоматический сверлильно-присадочный станок с ЧПУ TBS-520 предназначен для высокоточной обработки плитных материалов и заготовок в мебельном производстве. Оборудование выполняет сверление отверстий под шканты, конфирматы и фурнитуру, а также пазование по заданной программе. Благодаря числовому программному управлению станок обеспечивает стабильное качество обработки и высокую производительность при минимальном участии оператора.
Назначение:
Автоматический сверлильно-присадочный станок с ЧПУ TBS-520 предназначен для выполнения всего комплекса операций по подготовке плитных деталей к сборке корпусной мебели. Оборудование обеспечивает высокоточное сверление отверстий под шканты, конфирматы, минификсы и другую фурнитуру, а также фрезерование пазов и выборку сложных элементов. Станок позволяет обрабатывать заготовки из ЛДСП, МДФ, массива дерева и других материалов.
Область применения:
TBS-520 оптимален для предприятий, специализирующихся на производстве корпусной, кухонной, офисной и встроенной мебели. Он эффективен как в серийном, так и в мелкосерийном производстве, где требуется высокая точность и повторяемость результатов. Станок востребован на мебельных фабриках, в цехах по изготовлению мебели на заказ, а также на участках подготовки деталей для последующей сборки.
Конструктивные особенности:
Конструкция станка построена на жесткой станине и высокоточных линейных направляющих с дополнительной защитой «PROTECTIVE TAPE», что исключает попадание пыли и продлевает срок службы узлов. Ключевая особенность — наличие двух независимых сверлильно-присадочных групп (верхней и нижней) с 18 вертикальными шпинделями каждая, а также горизонтальных шпинделей для обработки всех четырех торцов заготовки. Верхняя группа дополнительно оснащена фрезерным агрегатом 3,5 кВт и пазовальной пилой Ø100 мм. Привод осей реализован на высокоскоростных серводвигателях с планетарными редукторами, обеспечивающими высокий КПД и отсутствие необходимости в обслуживании. Автоматическая централизованная система смазки гарантирует дозированную подачу смазки во все узлы на весь срок эксплуатации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Длина заготовки, мм | мин. 70 / макс. 5000 |
| Ширина заготовки, мм | мин. 35 / макс. 1200 |
| Толщина заготовки, мм | мин. 9 / макс. 60 |
| Мощность двигателя сверлильной головы, кВт | 2,2 |
| Вертикальный шпиндель сверлильной головы (верх/низ), шт | 18 / 18 |
| Горизонтальный шпиндель сверлильной головы, шт | 10 |
| Пазовальная пила, шт | 1 |
| Частота вращения шпинделей сверлильной группы, об/мин | 4500 |
| Максимальная длина инструмента, мм | 70 |
| Максимальная глубина сверления, мм | 36 |
| Максимальный диаметр инструмента, мм | 35 |
| Максимальный диаметр пазовальной пилы, мм | 100 |
| Мощность шпинделя (верх/низ), кВт | 3,5 / 3,5 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Тип охлаждения шпинделя | воздушный |
| Тип цанги (верх/низ) | ER25 / ER25 |
| Посадочный диаметр инструмента (верх/низ, макс.), мм | 16 / 16 |
| Максимальная скорость перемещения, м/мин | X — 140 / Y — 80 / Z — 40 |
| Диаметр аспирационного патрубка, мм | 200 / 100 |
| Расход сжатого воздуха, л/мин | 390 |
| Давление в пневмосистеме, МПа | 0,7–0,8 |
| Общая установленная мощность, кВт | 22,85 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Размеры станка (Д × Ш × В), мм | 5200 × 2840 × 2200 |
| Масса станка, кг | 3600 |
