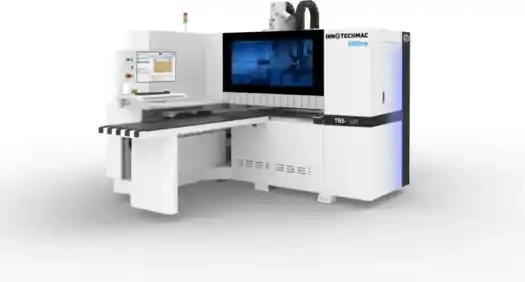

Автоматический сверлильно-присадочный станок с ЧПУ TBS-420

Технические характеристики

Длина заготовки, мм min-max: 70-3000
Ширина заготовки, мм min-max: 35-1200
Толщина заготовки, мм min-max: 9-60
Мощность двигателя сверлильной головы, кВт: 2,2
Вертикальный шпиндель сверлильной головы (верх/низ), шт.: 12/9
Горизонтальный шпиндель сверлильной головы, шт.: 8

Цена по запросу

Получить КП

Автоматический сверлильно-присадочный станок с ЧПУ TBS-420 предназначен для высокоточной подготовки мебельных деталей под сборку. Оборудование автоматически выполняет сверление отверстий под евровинты, шканты и полкодержатели в плитных материалах. Благодаря числовому программному управлению станок обеспечивает стабильное качество и высокую скорость обработки при серийном производстве корпусной мебели.

Описание

Характеристики

Назначение:

Станок модели CC+ представляет собой высокопроизствительный обрабатывающий центр, предназначенный для комплексной сверлильно-присадочной обработки, фрезерования и пазования мебельных деталей. Оборудование обеспечивает полный цикл подготовки плитных материалов под сборку корпусной мебели, автоматизируя процессы создания отверстий под евровинты, шканты, полкодержатели, а также выборки пазов и фрезерования кромок.

Область применения :

Оборудование предназначено для использования в условиях малых, средних и крупных мебельных цехов и производств. Станок идеально подходит для обработки широкого спектра материалов (ДСП, МДФ, ХДФ, массив) и оптимизирован для выполнения как типовых операций (присадка), так и сложных нестандартных задач, включая выборку пазов под задние стенки шкафов и дно ящиков, а также фрезерование радиусов и криволинейных контуров.

Ключевые возможности:

Ключевые возможности:

Прямой импорт файлов из профессиональных САПР (Базис-Мебельщик, К3 Мебель, bCAD), что исключает ошибки ручного ввода.
Наличие модулей USB, Ethernet и Wi-Fi для гибкого подключения к внешним устройствам и локальной сети предприятия.
Встроенная система удаленной диагностики TELESERVIS, позволяющая сервисным инженерам оперативно подключаться к стойке управления для выявления и устранения неполадок без выезда на объект.

Технические характеристики

Параметр	Значение
Длина заготовки, мм	мин. 70 / макс. 3000
Ширина заготовки, мм	мин. 35 / макс. 120
Толщина заготовки, мм	мин. 9 / макс. 60
Мощность двигателя сверлильной головы, кВт	2,2
Вертикальный шпиндель сверлильной головы (верх/низ), шт	12 / 9
Горизонтальный шпиндель сверлильной головы, шт	8
Пазовальная пила, шт	1
Частота вращения шпинделей сверлильной группы, об/мин	3400
Максимальная длина инструмента, мм	70
Максимальная глубина сверления, мм	36
Максимальный диаметр инструмента, мм	35
Максимальный диаметр пазовальной пилы, мм	100
Мощность шпинделя (верх/низ), кВт	3,5 / 3,5
Частота вращения шпинделя, об/мин	18 000
Тип охлаждения шпинделя	воздушный
Тип цанги (верх/низ)	ER25
Посадочный диаметр инструмента (верх, макс.), мм	16
Максимальная скорость перемещения, м/мин	X — 140 / Y — 90 / Z — 50
Диаметр аспирационного патрубка, мм	200 / 100
Расход сжатого воздуха, л/мин	390
Давление в пневмосистеме, МПа	0,7–0,8
Общая установленная мощность, кВт	19,7
Напряжение, В	380
Частота тока, Гц	50
Размеры станка (Д × Ш × В), мм	4060 × 2640 × 2190
Масса станка, кг	3100
