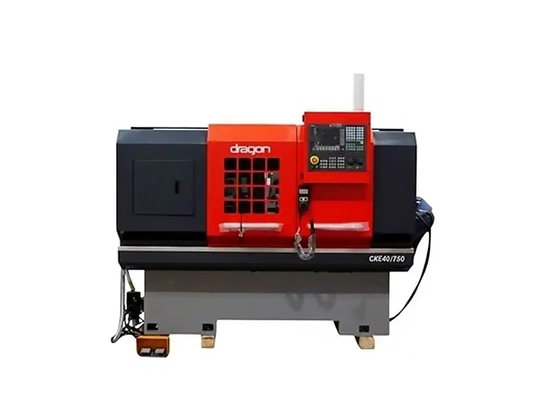

Токарный станок с горизонтальной станиной CKE 40/750
Техническике характеристики
Система ЧПУ: SIEMENS 808DА
Расстояние между центрами: ≈750 мм
Максимальный диаметр обработки:
-над станиной : 400 мм
-над суппортом: 200 мм
3-х кулачковый гидравлический патрон: 200 мм
8-ми позиционная револьверная головка
Размер резца: 20х20 мм
Мощность главного мотора: 5,5/7,5 Квт
Вес станка: 1700 кг
Расстояние между центрами: ≈750 мм
Максимальный диаметр обработки:
-над станиной : 400 мм
-над суппортом: 200 мм
3-х кулачковый гидравлический патрон: 200 мм
8-ми позиционная револьверная головка
Размер резца: 20х20 мм
Мощность главного мотора: 5,5/7,5 Квт
Вес станка: 1700 кг
Цена по запросу
Токарный станок с горизонтальной станиной CKE 40/750 представляет собой высокотехнологичное оборудование, объединяющее прецизионную механику и современную систему числового программного управления. Оснащенный компонентами ведущих мировых производителей, станок гарантирует стабильную точность обработки и отличную повторяемость результатов даже при интенсивной эксплуатации. Монолитная чугунная станина и продуманная конструкция обеспечивают необходимую жесткость для решения широкого спектра токарных задач.
Назначение
Станок предназначен для токарной обработки различных типов металлических и пластиковых заготовок, включая наружное и внутреннее точение, растачивание, нарезание резьбы и сверление. Наличие 8-позиционного револьверного резцедержателя с гидравлическим приводом и быстрой сменой инструмента позволяет выполнять комплексные операции с минимальным временем переналадки.
Область применения
CKE 40/750 широко используется в серийном и мелкосерийном металлообрабатывающем производстве, на опытных участках, а также в образовательных учреждениях для подготовки специалистов. Высокая жесткость станины и надежность узлов позволяют применять станок на предприятиях машиностроения, приборостроения, автомобилестроения и в ремонтных мастерских, где требуется автоматизация процессов точения с высокой точностью.
Получаемые изделия
На выходе станок формирует готовые детали сложной геометрии: валы, втулки, шпиндели, оси, резьбовые соединения, корпусные элементы и другие токарные изделия из черных, нержавеющих, цветных металлов и пластиков. Высокая повторяемость позиционирования позволяет изготавливать партии деталей с идентичными параметрами.
Конструктивные особенности
Система управления SIEMENS 808D ADVANCED
Стойка ЧПУ SINUMERIK 808D ADVANCED оптимально адаптирована для стандартных токарных и фрезерных станков. Панель оператора из магниевого литья под давлением имеет высокую степень защиты, что позволяет эксплуатировать оборудование даже в жестких условиях окружающей среды. Интуитивно понятный интерфейс упрощает программирование и наладку.
8-позиционный револьверный резцедержатель
Стойка ЧПУ SINUMERIK 808D ADVANCED оптимально адаптирована для стандартных токарных и фрезерных станков. Панель оператора из магниевого литья под давлением имеет высокую степень защиты, что позволяет эксплуатировать оборудование даже в жестких условиях окружающей среды. Интуитивно понятный интерфейс упрощает программирование и наладку.
3-кулачковый гидравлический зажимной патрон 200 мм
Гидравлический привод патрона обеспечивает быстрый зажим и разжим заготовки с помощью педали или управляющей М-команды со стойки ЧПУ. Это сокращает время простоя на переналадку, снижает физическую нагрузку на оператора и позволяет организовать автоматический цикл обработки деталей.
Приводная система SINAMICS
Современная приводная система SINAMICS задает новые стандарты в классе компактных токарных станков. Идеальная динамика и высокая точность двигателей подачи раскрывают полный потенциал системы ЧПУ, обеспечивая стабильное позиционирование и плавность перемещения по осям.
Шарико-винтовая передача (класс точности С3)
Прецизионные шлифованные ШВП являются ключевым элементом станка, отвечающим за движение револьверной головы. Высокий класс точности С3 гарантирует минимальный люфт, отличную повторяемость позиционирования инструмента и плавность хода даже при высоких нагрузках в режиме черновой обработки.
Задняя бабка
Станок оснащен задней бабкой с ручной регулировкой и гидравлическим приводом пиноли, обеспечивающим высокое усилие фиксации заготовки. Пиноль с конусом Морзе MT 4 и диаметром 65 мм имеет максимальный ход 130 мм, что позволяет надежно фиксировать длинномерные заготовки.
Автоматическая система смазки
Обеспечивает бесперебойную и своевременную подачу смазочного материала ко всем трущимся поверхностям станка, продлевая ресурс работы направляющих, ШВП и подшипниковых узлов.
Переносной пульт управления MPG
Ручной маховичок с возможностью свободного перемещения оператора позволяет удобно настраивать инструмент и отлаживать управляющие программы. Регулировка скорости перемещения по осям обеспечивает точное позиционирование при наладке.
Система подачи СОЖ
Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания. Это повышает ресурс режущего инструмента за счет снижения трения и температуры, а также улучшает качество поверхности детали за счет эффективного удаления стружки.
Освещение рабочей зоны
Светодиодная лампа с высокой энергоэффективностью, долгим сроком службы и отличной цветопередачей обеспечивает комфортную видимость рабочей зоны, повышая безопасность и удобство работы оператора.
Сигнальная лампа
Трехцветное световое устройство (красный, желтый, зеленый) информирует оператора о состоянии станка. Различные комбинации свечения позволяют быстро идентифицировать режим работы, необходимость обслуживания или возникновение нештатной ситуации.
ГАБАРИТНЫЕ РАЗМЕРЫ
Размер станка, мм
2500x1420x1660
Габаритные размеры в упаковке, мм
2700x1650x1900
Вес станка, кг
≈1700
Вес станка в упаковке, кг
≈1900
ПАРАМЕТРЫ ОБРАБОТКИ
Макс. диаметр над станиной, мм
400
Макс. диаметр над суппортом, мм
200
Расстояние между центрами, мм
≈750
Ход по оси Х, мм
210
Ход по оси Z, мм
585 (≈650)
Х, Z ускоренная подача, м/мин
6/8
Максимальный диаметр/длина обработки(вал) мм
260/585
ОСНОВНЫЕ УЗЛЫ И ПАРАМЕТРЫ
Стойка управления
Siemens 808DA
Серводвигатели
Simotics
Диаметр отверстия в шпинделе, мм
56
Торец шпинделя
A2-6
Конус шпинделя, мм
Ø 56 мм 1:20
Патрон, мм
200 / 8ʺ (гидравлический)
Скорость вращения, об/мин
35 - 2200
Тип главного двигателя
Серво
Мощность главного двигателя, кВт
5,5/7,5
Двигатель привода оси Х, кВт
1,5
Крутящий момент двигателя оси Х, Нм
8
Двигатель привода оси Z, кВт
1,75
Крутящий момент двигателя оси Z Нм
11
Мощность системы охлаждения, Вт
230
ИНСТРУМЕНТАЛЬНОЕ ОСНАЩЕНИЕ
Инструментальный магазин, мм
Револьверный резцедержатель HAK31063
Количество устанавливаемого инструмента, шт
8
Размер инструмента, мм
20х20(2 блока)
Размер державки расточного резца, мм
Ø 18 (2 блока)
Привод пиноли задней бабки
Гидравлический
Диаметр пиноли задней бабки, мм
65
Вылет пиноли задней бабки, мм
130
Конус
МТ4
СТАНИНА
Тип станины
Чугунная горизонтального типа
Твердость направляющих станины
HRC 55
Ширина станины, мм
335
Направляющие по оси X/Z
Скольжения
ТОЧНОСТЬ
Точность позиционирования по оси X, мм
≈0.02 / 250
Точность позиционирования по оси Z, мм
≈0.06 / 950
Повторяемость по оси X, мм
≈0.005 / 250
Повторяемость по оси Z, мм
≈0.03 / 950
Шероховатость поверхности обрабатываемой детали, мкм
≈Ra 1,6
КОМПЛЕКТАЦИЯ
ЧПУ
SIEMENS 808DА
Серводвигатели и драйверы
SIEMENS
Главный серводвигатель
CTB
Станина
Чугунная / горизонтальная
Конструкция направляющих перемещения
Направляющие скольжения
Серводвигатели по осям X/Z
SIEMENS
Маховик манипулятор движения по осям
Проводной пульт с маховиком
Зажимной патрон
Гидравлический З-х кулачковый патрон
Пиноль задней бабки
Гидравлическое перемещение
Инструментальное оснащение
8-ми позиционный револьверный резцедержатель
Смазка поверхностей трения
Блок автоматической смазки
Удобство наладки
LED освещение зоны обработки
Безопасность
Сигнальный фонарь
Инструментальные блоки
2 расточных + 2 наружного точения
