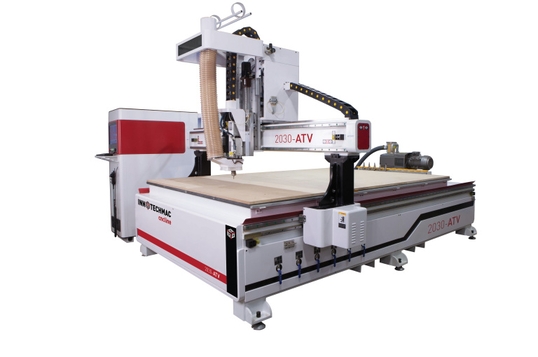

Фрезерный станок с ЧПУ 2030 ATV
Технические характеристики
Размеры вакуумного стола, мм: 2000x3000
Ход по оси Z, мм: 300
Тип рабочего стола: вакуумный, с T-пазами крепления
Шпиндель: 9 KW HQD ISO30
Ход по оси Z, мм: 300
Тип рабочего стола: вакуумный, с T-пазами крепления
Шпиндель: 9 KW HQD ISO30
Цена по запросу
Фрезерный станок с ЧПУ 2030 ATV предназначен для высокоточной 2D и 3D обработки с рабочим полем 2000х3000 мм. Станок идеально подходит для раскроя, гравировки и сложной фрезеровки массива дерева, композитов, пластика и цветных металлов. Благодаря жесткой стальной конструкции и мощному шпинделю, модель ATV обеспечивает высокую производительность и чистоту обработки для серийного производства и выполнения штучных заказов. Мы осуществляем поставку, пусконаладку и сервисное обслуживание станков по всей Беларуси. Получите коммерческое предложение и рассчитайте стоимость станка под ваши задачи.
Назначение
Оборудование предназначено для комплексной обработки листовых материалов: раскроя плитных материалов (ЛДСП, МДФ, фанера), фрезерования профилей, 3D-гравировки, а также сверления отверстий. Станок позволяет выполнять полный цикл обработки деталей за одну установку, обеспечивая высокую повторяемость качества и минимизируя участие оператора.
Область применения
2030 ATV оптимален для мебельных производств, предприятий по изготовлению корпусной мебели, фасадов, мебельных щитов, а также для рекламных мастерских и столярных цехов, где требуется обработка крупногабаритных заготовок из древесины, ДСП, МДФ, пластика, акрила и композитов.
Получаемые изделия
Конструктивные особенности
Станина и базовые элементы
Цельносварная массивная стальная станина: Изготовлена из прямоугольных стальных труб, обеспечивает высокую жесткость конструкции, устойчивость к статическим и динамическим нагрузкам, эффективно гасит вибрации. Фрезерованные площадки под направляющие обрабатываются за одну установку на металлообрабатывающих центрах с ЧПУ, гарантируя идеальную геометрию.
Массивный стальной портал: Сварен из стальных труб прямоугольного сечения с усилением в местах сопряжений. Обработка порталов за одну установку обеспечивает высокую точность позиционирования инструмента.
Усиленные опоры портала: Портал установлен на массивные стальные опоры с увеличенной площадью контакта и шестью крепежными отверстиями, что значительно повышает нагрузочные показатели и устойчивость к деформациям.
Массивный стальной портал: Сварен из стальных труб прямоугольного сечения с усилением в местах сопряжений. Обработка порталов за одну установку обеспечивает высокую точность позиционирования инструмента.
Усиленные опоры портала: Портал установлен на массивные стальные опоры с увеличенной площадью контакта и шестью крепежными отверстиями, что значительно повышает нагрузочные показатели и устойчивость к деформациям.
Приводы и системы перемещения
Серводвигатели YASKAWA (Япония): Установлены на каждом узле для перемещения по осям X, Y и Z. Обеспечивают высокоточное позиционирование при скорости перемещения до 80 м/мин. Признанный мировой лидер отрасли, зарекомендовавший себя высокой надежностью и стабильностью даже в тяжелых производственных условиях.
Планетарные редукторы SHIMPO-NIDEC (Япония): Обеспечивают высокий КПД, скорость перемещения портала до 80 м/мин и не требуют обслуживания в течение всего срока эксплуатации.
Косозубые передачи шестерня-рейка WMH-HERION (Германия): Обеспечивают плавный и тихий ход, увеличенную нагрузочную способность, высокую износостойкость и надежность.
Шарико-винтовая передача PMI (Тайвань) по оси Z: Исключает люфт, обеспечивая высокоточное перемещение шпиндельной группы.
Высокоточные призматические направляющие PMI (Тайвань): Обеспечивают повышенную жесткость, долговечность и высокую точность перемещения по всем осям.
Централизованная автоматическая смазка: Обеспечивает своевременное и точно дозированное нанесение смазки на подшипники и ШВП без участия оператора.
Гибкие кабели IGUS (Германия): Специальные кабели для использования в гибких кабель-каналах выдерживают миллионы циклов изгиба, гарантируя надежность и длительный срок службы.
Планетарные редукторы SHIMPO-NIDEC (Япония): Обеспечивают высокий КПД, скорость перемещения портала до 80 м/мин и не требуют обслуживания в течение всего срока эксплуатации.
Косозубые передачи шестерня-рейка WMH-HERION (Германия): Обеспечивают плавный и тихий ход, увеличенную нагрузочную способность, высокую износостойкость и надежность.
Шарико-винтовая передача PMI (Тайвань) по оси Z: Исключает люфт, обеспечивая высокоточное перемещение шпиндельной группы.
Высокоточные призматические направляющие PMI (Тайвань): Обеспечивают повышенную жесткость, долговечность и высокую точность перемещения по всем осям.
Централизованная автоматическая смазка: Обеспечивает своевременное и точно дозированное нанесение смазки на подшипники и ШВП без участия оператора.
Гибкие кабели IGUS (Германия): Специальные кабели для использования в гибких кабель-каналах выдерживают миллионы циклов изгиба, гарантируя надежность и длительный срок службы.
Инструментальное оснащение
Промышленный электрошпиндель HQD 9 кВт (Тайвань): Частота вращения 24 000 об/мин. Конструкция идентична итальянским HSD. Автоматическая смена инструмента (АСИ) под патрон ISO30, воздушное охлаждение.
Линейный магазин АСИ на 12 позиций: Установлен на станине станка. Самая простая и надежная система смены инструмента благодаря отсутствию движущихся механических или пневматических частей.
Инструментальные патроны ISO30: В комплекте поставляются 3 патрона.
Датчик автоматического измерения и калибровки длины инструмента: Обеспечивает высокоточное измерение длины инструмента и автоматическую коррекцию, исключая ошибки оператора и снижая брак.
Линейный магазин АСИ на 12 позиций: Установлен на станине станка. Самая простая и надежная система смены инструмента благодаря отсутствию движущихся механических или пневматических частей.
Инструментальные патроны ISO30: В комплекте поставляются 3 патрона.
Датчик автоматического измерения и калибровки длины инструмента: Обеспечивает высокоточное измерение длины инструмента и автоматическую коррекцию, исключая ошибки оператора и снижая брак.
Рабочий стол и вакуумная система
Вакуумный стол с Т-пазами: Изготовлен из цельных листов упрочненного гетинакса с интегрированными алюминиевыми Т-образными направляющими. Конструкция позволяет выбирать способ фиксации заготовки: вакуумный прижим или механические зажимы. Стол разбит на несколько независимых вакуумных зон для удобства фиксации заготовок различных габаритов.
Вакуумные насосы TONGYOU (Тайвань): Два пластинчато-роторных безмасляных насоса общей производительностью 320 м³/час гарантируют надежную фиксацию деталей при высокоскоростной обработке.
Вакуумные насосы TONGYOU (Тайвань): Два пластинчато-роторных безмасляных насоса общей производительностью 320 м³/час гарантируют надежную фиксацию деталей при высокоскоростной обработке.
Система управления и электрооборудование
Система управления SYNTEC (Тайвань): Надежная система с полной поддержкой 3D-обработки и функцией LookAhead. Блок контроллера выделен в отдельный изолированный блок и подключен к промышленному ПК DELL с ОС Windows. Наличие интерфейсов USB, Ethernet, Wi-Fi позволяет подключать внешние устройства и интегрировать станок в локальную сеть предприятия.
Шкаф управления: Скомпонован в отдельный блок, изолированный от вибраций и перегрева. Оснащен комплектующими ведущих мировых производителей: Delta, Schneider, Omron, Telemecanique, Siemens. Все компоненты имеют легкий доступ для контроля и обслуживания.
Шкаф управления: Скомпонован в отдельный блок, изолированный от вибраций и перегрева. Оснащен комплектующими ведущих мировых производителей: Delta, Schneider, Omron, Telemecanique, Siemens. Все компоненты имеют легкий доступ для контроля и обслуживания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Размеры вакуумного стола, мм | 2100 × 3000 |
| Ход по оси Z, мм | 300 |
| Тип рабочего стола | вакуумный, с T-пазами крепления |
| Шпиндель | 9 кВт HQD ISO30 |
| Максимальное количество оборотов, об/мин | 24 000 |
| Тип охлаждения шпинделя | воздушное |
| Тип системы смены инструмента | автоматическая, патрон ISO30 |
| Магазин смены инструмента | линейный на 12 позиций, установленный на станине |
| Тип электродвигателей перемещения | серводвигатели YASKAWA |
| Скорость перемещений, м/мин | 80 |
| Тип датчика калибровки инструмента | автоматический |
| Тип управления | SYNTEC + Industrial PC |
| Мощность вакуумного насоса, кВт | 2 × 5,5 = 11 |
| Производительность вакуумного насоса, м³/ч | 2 × 250 = 500 |
| Давление в пневмосистеме, МПа | 0,6–0,7 |
| Расход сжатого воздуха, Нл/мин | 420 |
| Общая установленная мощность, кВт | 31 |
| Количество и диаметр аспирационных патрубков | верхний 1 × 150 мм |
| Габаритные размеры в упаковке, мм | 4400 × 2280 × 2550 |
| Масса станка (брутто), кг | 3600 |
