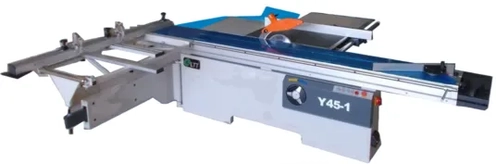

Форматно-раскроечный станок
Y45-1 c наклоняемым пильным узлом
Технические характеристики
Размер подвижной каретки, мм: 3200х375
Размеры основного стола, мм: 900х650
Угол наклона пилы, град.: 0-45
Габариты, мм: 3500х3450х900
Размеры основного стола, мм: 900х650
Угол наклона пилы, град.: 0-45
Габариты, мм: 3500х3450х900
Цена по запросу
Цена по запросу
- Цена зависит от комплектации и объема.
- Цена зависит от комплектации и объема.
12 мес гарантии
Точность и жесткость
Доставка по РБ
Каретка 3200 мм / 45°
Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих разработан для интенсивной эксплуатации в условиях крупносерийного и массового производства. Благодаря массивной термообработанной станине и прецизионным узлам, станок гарантирует стабильность геометрии распила даже при многосменном режиме работы.
Назначение
Оборудование предназначено для штучного и пакетного раскроя плитных материалов, включая ламинированные ДСП, МДФ и облицованные шпоном плиты. Наличие подрезной пилы и мощных независимых приводов позволяет выполнять чистый рез без сколов, подготавливая детали к дальнейшей облицовке кромки.
Область применения
Станок оптимален для серийного мебельного и столярного производства. Он используется при изготовлении корпусной мебели, кухонных гарнитуров, офисных перегородок и других изделий, где требуются идеальные параметры распила и высокая производительность.
Получаемые изделия
На выходе обеспечивается высокоточный раскрой листовых материалов на заготовки заданных размеров с прямыми (под 90°) и наклонными (до 45°) кромками. Благодаря системе подрезной пилы, лицевая сторона ламинированных плит обрабатывается без образования сколов, что делает детали готовыми к сборке или облицовке.
Конструктивные особенности
Массивная термообработанная станина
Сварная станина повышенной жесткости проходит термическую обработку для снятия внутренних напряжений. Это гарантирует высокий запас прочности, долговечность и стабильность геометрии при тяжелых условиях эксплуатации.
Алюминиевая каретка
Каретка длиной 3200 мм и шириной 375 мм оснащена стальными цилиндрическими направляющими. Многокамерный профиль алюминия обеспечивает высокую жесткость на скручивание, позволяя легко и точно перемещать листы большого формата.
Мощный пильный узел
Пильная группа размещена в литом корпусе, минимизирующем вибрацию. Два раздельных привода с независимыми двигателями на основную и подрезную пилу защищают оборудование от перегрузок и обеспечивают стабильное качество реза.
Подрезная пила против сколов
Подрезной узел с попутным вращением относительно подачи заготовки предварительно надрезает ламинат, что позволяет раскраивать облицованные листы без сколов. Настройка вылета подрезной пилы выведена на переднюю панель оператора для быстрой переналадки.
Наклон пильного узла до 45°
Функция наклона основной пилы позволяет осуществлять раскрой заготовок под углом, расширяя технологические возможности производства.
Усиленный форматный стол
Конструкция стола на каретке усилена для надежного базирования тяжелых и крупногабаритных деталей, что гарантирует высокое качество и точность геометрии распила.
Эргономичная панель управления
Лаконичная панель управления оснащена штурвалом наклона пилы со встроенным индикатором часового типа для точного контроля угла распила. В базовую комплектацию входит защитный кожух пилы, закрепленный на расклинивающем ноже.
Часто задаваемые вопросы
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальная длина реза, мм | 3150 |
| Размеры основного стола, мм | 900 × 650 |
| Размер подвижной каретки, мм | 3200 × 370 |
| Угол наклона пилы, град | 0–45 |
| Максимальное расстояние от пилы до задней упорной линейки, мм | 1200 |
| Диаметр основной пилы, мм | 300 × 30 |
| Диаметр подрезной пилы, мм | 120 × 20 |
| Максимальная высота реза, мм | 80 |
| Максимальная высота реза пилой 300 мм при 45°, мм | 55 |
| Частота вращения основной пилы, об/мин | 4000 / 6000 |
| Частота вращения подрезной пилы, об/мин | 8000 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 1,1 |
| Диаметр патрубков аспирации (верхний), мм | 60 |
| Габариты, мм | 3500 × 3450 × 900 |
| Транспортные габариты, м | 2,1 × 1,2 × 1,2 3,3 × 0,45 × 0,4 |
| Масса станка, кг | 680 |
| Масса станка в упаковке, кг | 720 |
