Комплекс лазерной резки листового металла 6020G 6 кВт
Характеристики
Габаритные размеры, мм — 14900х4270х2323
Номинальная мощность лазера, Вт — 6000
Максимальная скорость перемещения, м/мин — 50
Габаритные размеры, мм — 14900х4270х2323
Номинальная мощность лазера, Вт — 6000
Максимальная скорость перемещения, м/мин — 50
| Старая Цена | Новая Цена | Цена Из наличия | Цена Под заказ |
| 96 000 $ | по запросу | по запросу |

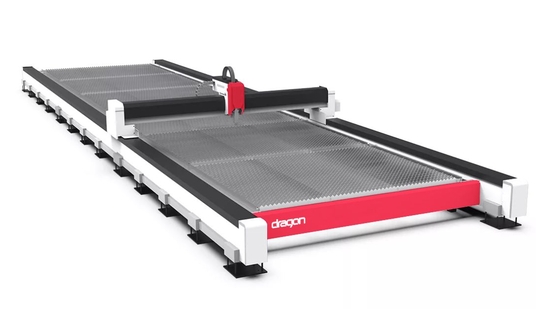

Станок лазерной резки DRAGON 6020G мощностью 6 кВт представляет собой высокоэффективное решение для обработки листового металла с высокой точностью.
Его функциональность позволяет работать с широким спектром материалов, включающим углеродистые и нержавеющие стали, оцинкованные покрытия, а также цветные металлы, такие как латунь, медь, алюминий и титан.
Его функциональность позволяет работать с широким спектром материалов, включающим углеродистые и нержавеющие стали, оцинкованные покрытия, а также цветные металлы, такие как латунь, медь, алюминий и титан.
ОПТОВОЛОКОННЫ ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS
Компания Wuhan Raycus Fiber Laser Technologies Co., Ltd. является лидером в Китае в разработке и производстве мощных волоконных лазеров. Они активно участвуют в международных выставках, представляя новейшие достижения в лазерных технологиях и занимают одну из первых позиций среди мировых производителей лазеров. Оборудование DRAGON использует источники Raycus благодаря их высокому качеству и надежному сервису.
Компания Wuhan Raycus Fiber Laser Technologies Co., Ltd. является лидером в Китае в разработке и производстве мощных волоконных лазеров. Они активно участвуют в международных выставках, представляя новейшие достижения в лазерных технологиях и занимают одну из первых позиций среди мировых производителей лазеров. Оборудование DRAGON использует источники Raycus благодаря их высокому качеству и надежному сервису.

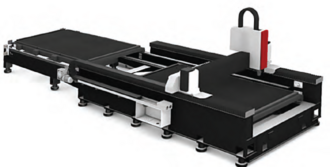

СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ РАБОЧИХ СТОЛОВ
Автоматическая смена рабочих столов происходит быстро и эффективно. Лист металла загружается на один стол, в то время как другой стол готовится к следующему циклу резки. Столы отличаются по высоте и могут смещаться друг относительно друга, а процесс смены занимает всего 14 секунд и поддерживает нагрузку до 1 200 килограммов.
Автоматическая смена рабочих столов происходит быстро и эффективно. Лист металла загружается на один стол, в то время как другой стол готовится к следующему циклу резки. Столы отличаются по высоте и могут смещаться друг относительно друга, а процесс смены занимает всего 14 секунд и поддерживает нагрузку до 1 200 килограммов.

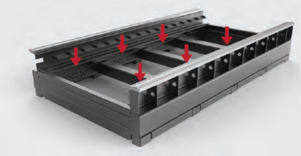

МОЩНАЯ СВАРНАЯ СТАНИНА И ПОРТАЛ 4 ПОКОЛЕНИЯ
При производстве станков мы используем станины, которые прошли термическую обработку для снятия напряжений, что обеспечивает отличную стабильность и выдерживает динамические нагрузки. Подвижная часть представляет собой портал из алюминия 4 поколения, самого жесткого и стабильного сплава в станкостроении. Этот легкий и прочный материал обеспечивает высокую жесткость и несущую способность, что делает портал устойчивым к перегрузкам.
При производстве станков мы используем станины, которые прошли термическую обработку для снятия напряжений, что обеспечивает отличную стабильность и выдерживает динамические нагрузки. Подвижная часть представляет собой портал из алюминия 4 поколения, самого жесткого и стабильного сплава в станкостроении. Этот легкий и прочный материал обеспечивает высокую жесткость и несущую способность, что делает портал устойчивым к перегрузкам.
СИСТЕМА ПЫЛЕУДАЛЕНИЯ - 6 ЗОНАЛЬНАЯ HYPERDUST
Система вентиляции HYPERDUST делит рабочую область на 6 зон, которые можно отключать по мере необходимости. Когда происходит резка, и лазерная голова находится в одной из зон, остальные 5 автоматически закрываются, что усиливает вытягивающий эффект именно в активной зоне. Это делает удаление пыли и дыма более эффективным, сосредоточивая усилия вентиляции на нужной области и не распыляя их по всему столу.
Система вентиляции HYPERDUST делит рабочую область на 6 зон, которые можно отключать по мере необходимости. Когда происходит резка, и лазерная голова находится в одной из зон, остальные 5 автоматически закрываются, что усиливает вытягивающий эффект именно в активной зоне. Это делает удаление пыли и дыма более эффективным, сосредоточивая усилия вентиляции на нужной области и не распыляя их по всему столу.

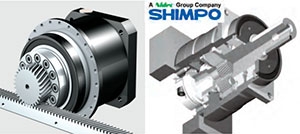

ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ПРОМЫШЛЕННЫЕ СЕРВОРЕДУКТОРЫ SHIMPO (ЯПОНИЯ)
Обеспечивают тихую и плавную работу без вибраций, что делает их идеальными для различных производственных процессов. Они отличаются высокой точностью и могут быть установлены в любом положении, что увеличивает их универсальность. Благодаря использованию густой смазки, эти серводвигатели не требуют обслуживания на протяжении всего срока службы, что снижает затраты на эксплуатацию.
Обеспечивают тихую и плавную работу без вибраций, что делает их идеальными для различных производственных процессов. Они отличаются высокой точностью и могут быть установлены в любом положении, что увеличивает их универсальность. Благодаря использованию густой смазки, эти серводвигатели не требуют обслуживания на протяжении всего срока службы, что снижает затраты на эксплуатацию.
ВЫСОКАЯ ДИНАМИКА С ЯПОНСКИМИ СЕРВОДВИГАТЕЛЯМИ FUJI (ЯПОНИЯ)
Станки DRAGON легко режут листовые материалы любой толщины благодаря мощному оборудованию. Японские серводвигатели FUJI обеспечивают высокую точность, надёжность и выдерживают большие нагрузки. Они идеально подходят для интенсивной работы и долговечны.
Станки DRAGON легко режут листовые материалы любой толщины благодаря мощному оборудованию. Японские серводвигатели FUJI обеспечивают высокую точность, надёжность и выдерживают большие нагрузки. Они идеально подходят для интенсивной работы и долговечны.
ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ FRIENDESS CYPCUT
Система управления CypCut — это программное обеспечение для лазерной резки. Оно управляет процессом резки, обрабатывает изображения и планирует траекторию работы. Кроме того, система позволяет настраивать различные параметры процесса резки и моделировать его.
Система управления выполняет несколько полезных функций. Flycut помогает быстро вырезать отверстия в тонких материалах. Edge Seek автоматически находит лист на столе, нужно только задать размеры. MicroJoint создает микро-соединения, чтобы детали не смещались во время резки. Array позволяет копировать объекты разными способами. Nesting оптимизирует размещение деталей на листе, а Coedge соединяет заготовки с одинаковыми кромками для экономии времени.
Система управления CypCut — это программное обеспечение для лазерной резки. Оно управляет процессом резки, обрабатывает изображения и планирует траекторию работы. Кроме того, система позволяет настраивать различные параметры процесса резки и моделировать его.
Система управления выполняет несколько полезных функций. Flycut помогает быстро вырезать отверстия в тонких материалах. Edge Seek автоматически находит лист на столе, нужно только задать размеры. MicroJoint создает микро-соединения, чтобы детали не смещались во время резки. Array позволяет копировать объекты разными способами. Nesting оптимизирует размещение деталей на листе, а Coedge соединяет заготовки с одинаковыми кромками для экономии времени.
ПРОМЫШЛЕННЫЙ WI FI ПУЛЬТ УПРАВЛЕНИЯ
Промышленный Wi-Fi пульт дистанционного управления станка предназначен для точной настройки параметров резки и визуального контроля процесса. Оператор может вручную управлять движением портала и лазерной головки, а также запускать, приостанавливать и возобновлять резку. Беспроводное подключение Wi-Fi обеспечивает гибкость и удобство управления станком на расстоянии от операторской панели.
Промышленный Wi-Fi пульт дистанционного управления станка предназначен для точной настройки параметров резки и визуального контроля процесса. Оператор может вручную управлять движением портала и лазерной головки, а также запускать, приостанавливать и возобновлять резку. Беспроводное подключение Wi-Fi обеспечивает гибкость и удобство управления станком на расстоянии от операторской панели.
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
6050х2030 мм.
Автоматический сменный стол
6050х2030 мм
Габаритные размеры установленного оборудования
14900х4270х2323 мм
Масса
8500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально
Номинальная мощность лазера
6000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS / BOCI
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
2.9 кВт.
Мощность серводвигателей по X
1.3 кВт
Мощность серводвигателей по Z
0,75 кВт
Максимальная скорость перемещения:
130 м/мин
Максимальная скорость реза
50 м/мин
Максимальное ускорение по X,Y
1,5 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 25 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
60 / 60 / 80 кВт
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT
Управляющая программа
CYP CUT / HYP CUT
Электрокомпоненты
SCHNEIDER
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Сменный рабочий стол
Автоматический
Защита зоны резки
Кабинетного типа
Лазерный источник
RAYCUS / IPG
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая BCS 100
Линейные направляющие
HIWIN (Тайвань)
Серводвигатели X/Y/Z
FUJI (Япония)
Редукторы
SHIMPO (Япония)
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Пропорциональный клапан
SCM / AirTac
Пульт управления
SMC / AirTac
Чиллер
HANLI / S&A
Система смазки
Автоматическая
Стабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
