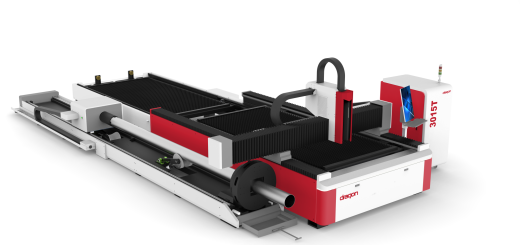

Комплекс лазерной резки труб и листового металла 3015DT 6 кВт
Характеристики
Габаритные размеры, мм — 8400х2500х2200
Номинальная мощность лазера, Вт — 6000
Максимальная скорость перемещения, м/мин — 100
Номинальная мощность лазера, Вт — 6000
Максимальная скорость перемещения, м/мин — 100
73 110$
Этот комбинированный станок сочетает резку листового металла и объемных заготовок: профиля и труб. За счет автоматической подачи труб он обеспечивает высокую производительность и точность при минимальном участии оператора. Идеален для производства металлоконструкций, машиностроения и любых задач, требующих гибкой и точной лазерной обработки.
Назначение:
Области применения:
Производство металлоконструкций, каркасов, ограждений, элементов вентиляции, машиностроение и другие отрасли, где нужна гибкая обработка разных типов металлопроката.
Получаемые изделия:
Точные детали из листа (контуры, пазы), нарезка профиля и труб под любым углом (в том числе «рыбьим хвостом») для последующей сварки и сборки.
Конструктивные особенности
Два в одном: Одна установка заменяет два станка — для листа и для труб. Экономия производственного пространства и бюджета.
Автоматический трубный модуль: Устройство поддержки и подачи труб обеспечивает точное позиционирование и вращение заготовки. Оператору нужно лишь загрузить пакет труб.
Высокая точность: Лазерная резка гарантирует чистые кромки без заусенцев и точную геометрию, что упрощает дальнейшую сборку.
Гибкость производства: Быстрый переход между резкой листа и труб. Идеально для мелкосерийного и разнономенклатурного производства.
Экономия материала: Оптимизация раскроя и точная обрезка труб минимизируют отходы.
Автоматический трубный модуль: Устройство поддержки и подачи труб обеспечивает точное позиционирование и вращение заготовки. Оператору нужно лишь загрузить пакет труб.
Высокая точность: Лазерная резка гарантирует чистые кромки без заусенцев и точную геометрию, что упрощает дальнейшую сборку.
Гибкость производства: Быстрый переход между резкой листа и труб. Идеально для мелкосерийного и разнономенклатурного производства.
Экономия материала: Оптимизация раскроя и точная обрезка труб минимизируют отходы.
Режимы резки

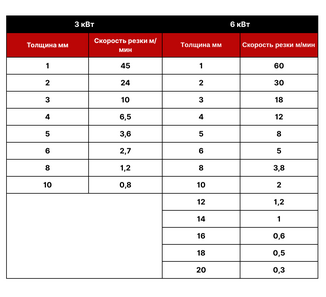

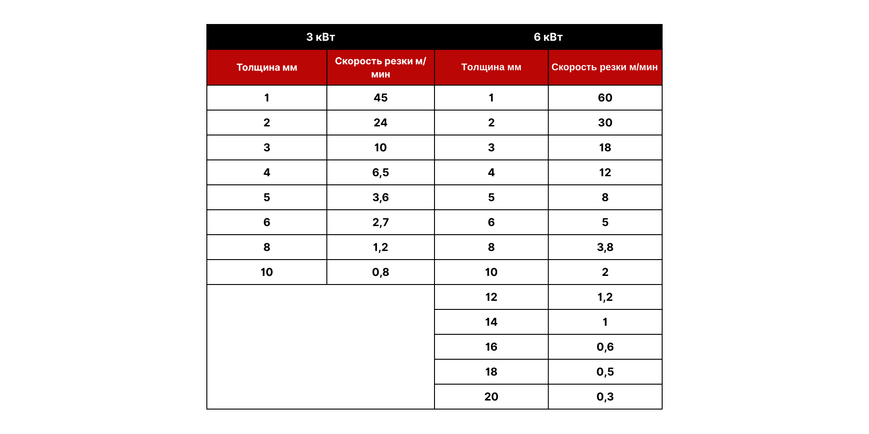

Режимы резки для углеродистой стали (кислород)

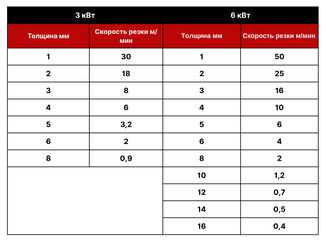

Режимы резки для нержавеющей стали (азот)

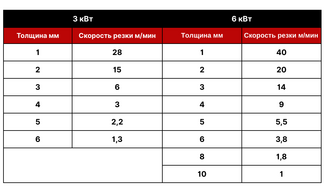

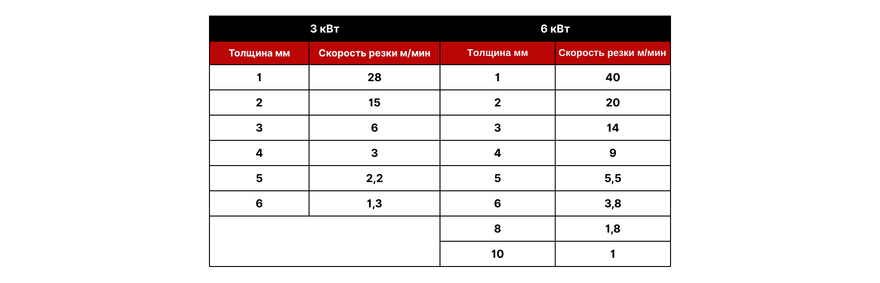

Режимы резки для алюминия (азот)

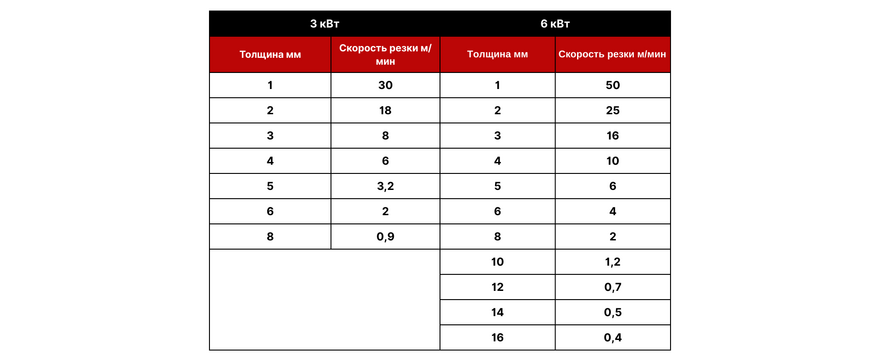

Режимы резки для меди / латуни (кислород / азот)
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
3000х1500 мм
Автоматический сменный стол
3000х1500 мм
Диаметр обработки труб
15 - 220 мм
Длина обработки труб
30 - 6000 мм
Габаритные размеры установленного оборудования
8400х2500х2200 мм
Масса
5500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG / MAXPHOTONICS / RECI / JPT
Номинальная мощность лазера
6000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS/ BOCI
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
1.3 кВт.
Мощность серводвигателей по X
0.75 кВт
Мощность серводвигателей по Z
0.4 кВт
Максимальная скорость перемещения:
160 м/мин
Максимальная скорость реза
100 м/мин
Максимальное ускорение по X,Y
1.2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 20 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
В зависимости от установленной мощности
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT
Управляющая программа
CYP CUT
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная
Устройство подачи и поддержи труб
Длина трубы до 6 000 мм
Суппорты поддержки трубы
Пневматические
Лазерный источник
RAYCUS
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая
Серводвигатели X/Y/Z
Япония
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Чиллер
Промышленный
Система смазки
Автоматическая
Сабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
