Комплекс лазерной резки труб и листового металла 3015DT 3 кВт
Характеристики
Габаритные размеры, мм — 8400х2500х2200
Номинальная мощность лазера, Вт — 3000
Максимальная скорость перемещения, м/мин — 100
Номинальная мощность лазера, Вт — 3000
Максимальная скорость перемещения, м/мин — 100
49 700$
Комбинированный комплекс лазерной резки DRAGON 3015DT способен эффективно резать как листовой металл, так и металлический профиль, а также трубы различного диаметра. В комплекте есть автоматический податчик профилей.
Назначение
Высокоточная лазерная резка как листового металла (сталь, нержавеющая сталь, алюминий), так и металлических профилей (круглые, квадратные, прямоугольные трубы, швеллеры, уголки). Комплекс предназначен для выполнения сложных операций: фигурный раскрой листов, вырезание отверстий, фасок, седел под сварку и сложных контуров на объемных заготовках.
Области применения:
- Машиностроение и автомобилестроение
- Производство металлоконструкций
- Изготовление мебельного каркаса
- Выпуск рекламных конструкций
- Создание архитектурных элементов
Конструктивные особенности
Двойная функциональность: Комплекс сочетает в себе полноценный координатный стол для листового материала (рабочее поле 3000х1500 мм) и интегрированную автоматизированную систему подачи и поддержки труб (автоподатчик).
- Мощный лазерный источник: Оснащен современным волоконным лазером мощностью до 12 кВт (в зависимости от модификации), обеспечивающим высокую скорость и качество реза как тонких, так и толстостенных материалов.
Автоматическая система подачи труб: Включает загрузочный накопитель, систему позиционирования, вращающие центры (шпиндели) с приводом и надежную систему поддержки, что обеспечивает высокую точность обработки профилей длиной до 6 или 12 метров.
Прецизионная система перемещений: Линейные направляющие и сервоприводы по всем осям обеспечивают высокую динамику, скорость и повторяемость позиционирования, необходимые для сложных контуров.
Интеллектуальная система управления: Управляется единой современной ЧПУ-системой, которая позволяет быстро переключаться между режимами обработки листа и трубы, а также автоматически распознавать заготовку и выбирать программу.
Жесткая конструкция: Массивная станина и портальная конструкция гарантируют устойчивость и минимальные вибрации при работе с тяжелыми профилями, что напрямую влияет на точность реза.
Режимы резки

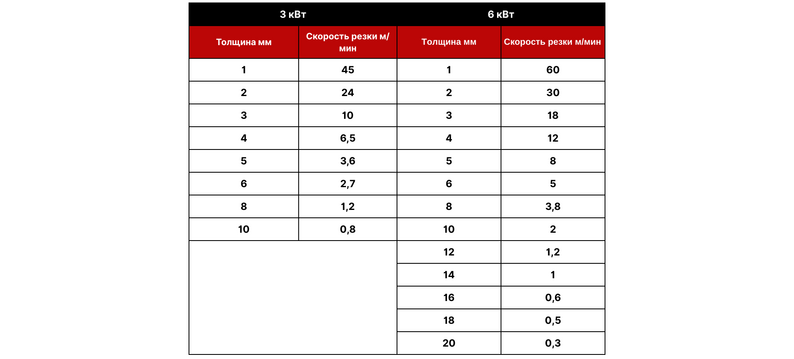

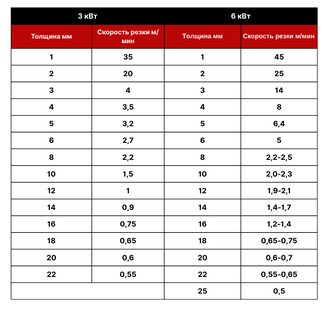

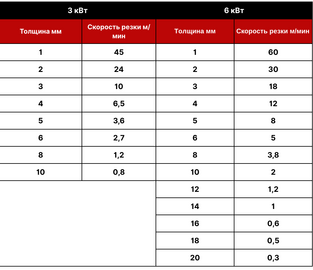

Режимы резки для углеродистой стали (кислород)

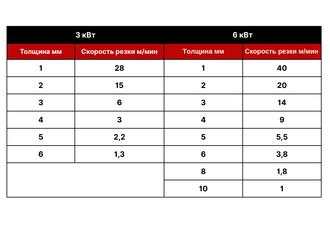

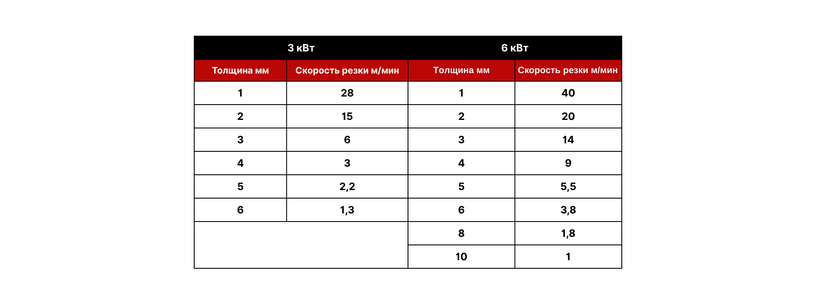

Режимы резки для нержавеющей стали (азот)

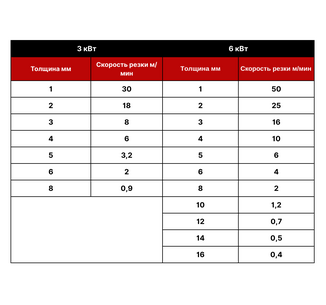

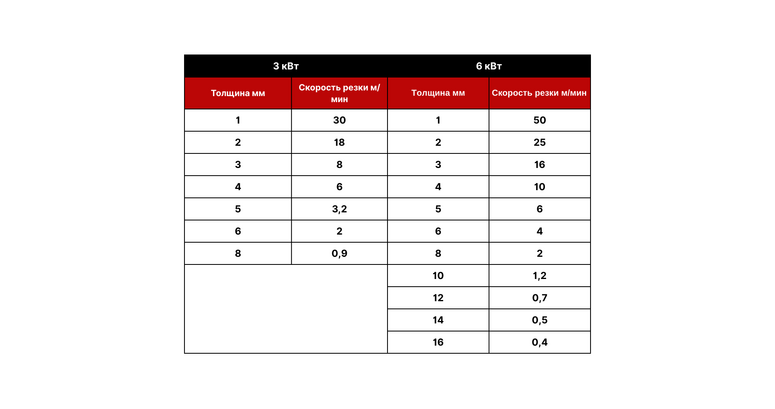

Режимы резки для алюминия (азот)
Режимы резки для меди / латуни (кислород / азот)
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
3000х1500 мм
Автоматический сменный стол
3000х1500 мм
Диаметр обработки труб
15 - 220 мм
Длина обработки труб
30 - 6000 мм
Габаритные размеры установленного оборудования
8400х2500х2200 мм
Масса
5500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG / MAXPHOTONICS / RECI / JPT
Номинальная мощность лазера
3000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
1.3 кВт.
Мощность серводвигателей по X
0.75 кВт
Мощность серводвигателей по Z
0.4 кВт
Максимальная скорость перемещения:
100 м/мин
Максимальная скорость реза
30 м/мин
Максимальное ускорение по X,Y
1.2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 20 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
В зависимости от установленной мощности
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT
Управляющая программа
CYP CUT
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная
Устройство подачи и поддержи труб
Длина трубы до 6 000 мм
Суппорты поддержки трубы
Пневматические
Лазерный источник
RAYCUS
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая
Серводвигатели X/Y/Z
Япония
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Чиллер
Промышленный
Система смазки
Автоматическая
Сабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
