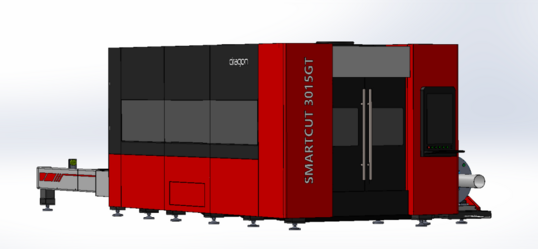

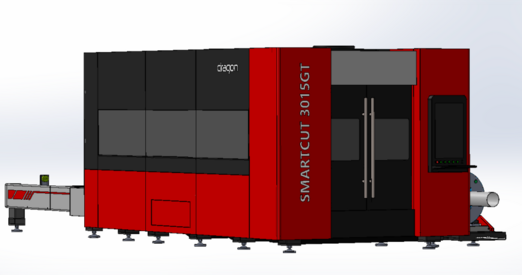

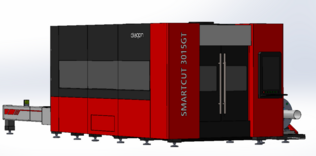

Комплекс с труборезом и кабинетной защитой SMARTCUT 3015GT 6 кВт
Характеристики
Габаритные размеры, мм — 14900х2700х2323
Номинальная мощность лазера, Вт — 6000
Максимальная скорость перемещения, м/мин — 50
Номинальная мощность лазера, Вт — 6000
Максимальная скорость перемещения, м/мин — 50
| Цена | Акционная Цена |
| 79 500 $ |
Комплекс предназначен для высокоточного раскроя плоского листового металла и автоматической резки металлических труб (круглых, профильных). Главная задача — объединить два процесса в одном станке, чтобы можно было быстро переключаться между резкой листа и труб без потери точности и скорости.
Области применения
- Производство металлоконструкций: создание деталей для рам, каркасов, стеллажей.
- Мебельное производство: резка деталей для металлической мебели и декора.
- Автомобильная и авиационная промышленность: изготовление комплектующих из листов и труб.
- Рекламная индустрия: производство букв, вывесок, элементов оформления.
Обрабатываемые материалы
Листовой металл: сталь (углеродистая, нержавеющая), алюминий, латунь.
Металлические трубы и профили: круглые, квадратные, прямоугольные трубы.
Металлические трубы и профили: круглые, квадратные, прямоугольные трубы.
Конструктивные особенности
Универсальность за счет двух типов обработки
Раскрой листа: стандартный рабочий стол для плоских заготовок размером до 3000x1500 мм.
Автоматическая резка труб: наличие автоматизированного устройства поддержки и подачи труб позволяет резать трубы разного диаметра и профиля без ручной переустановки.
Автоматическая резка труб: наличие автоматизированного устройства поддержки и подачи труб позволяет резать трубы разного диаметра и профиля без ручной переустановки.
Высокая точность и производительность
Оптоволоконный лазер Raycus 6 кВт с автофокусом: обеспечивает чистый рез различных материалов и толщин, автоматически подстраивая фокусное расстояние.
Высокоточные компоненты: направляющие HIWIN, серводвигатели FUJU и серворедукторы SHIMPO гарантируют плавное движение и точное позиционирование режущей головки.
Зональная система пылеудаления: эффективно удаляет продукты горения, поддерживая чистоту в зоне реза и продлевая срок службы оптики.
Высокоточные компоненты: направляющие HIWIN, серводвигатели FUJU и серворедукторы SHIMPO гарантируют плавное движение и точное позиционирование режущей головки.
Зональная система пылеудаления: эффективно удаляет продукты горения, поддерживая чистоту в зоне реза и продлевая срок службы оптики.
Надежность и удобство управления
Прочная конструкция: мощная сварная станина и портал 4-го поколения обеспечивают устойчивость к вибрациям и долговечность.
Автоматическая смена рабочих столов: позволяет быстро переключаться между обработкой листа и труб, экономя время.
Простое управление: система управления FRIENDESS CYP CUT с сенсорным дисплеем и промышленным WI-FI пультом делает работу интуитивно понятной.
Защита электроники: промышленный стабилизатор напряжения и электрокомпоненты SCHNEIDER предохраняют станок от скачков в сети.
Автоматическая смена рабочих столов: позволяет быстро переключаться между обработкой листа и труб, экономя время.
Простое управление: система управления FRIENDESS CYP CUT с сенсорным дисплеем и промышленным WI-FI пультом делает работу интуитивно понятной.
Защита электроники: промышленный стабилизатор напряжения и электрокомпоненты SCHNEIDER предохраняют станок от скачков в сети.
Безопасность и обучение
Кабинетная защита: полностью закрытый контур безопасности защищает оператора от лазерного излучения, искр и шума.
Обучение персонала: при покупке мы проводим обучение как для новичков, так и для опытных специалистов, чтобы вы могли быстро начать работу на оборудовании.
Обучение персонала: при покупке мы проводим обучение как для новичков, так и для опытных специалистов, чтобы вы могли быстро начать работу на оборудовании.
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
6050х2030 мм
Автоматический сменный стол
6050х2030 мм
Габаритные размеры установленного оборудования
14900х2700х2323 мм
Масса
12500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG
Номинальная мощность лазера
6000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS / BOCI
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
2.9 кВт.
Мощность серводвигателей по X
1.3 кВт
Мощность серводвигателей по Z
0.75 кВт
Максимальная скорость перемещения:
130 м/мин
Максимальная скорость реза
50 м/мин
Максимальное ускорение по X,Y
2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 25 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
60 / 60 / 80 кВт
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT
Управляющая программа
CYP CUT / CYP NEST
Электрокомпоненты
SCHNEIDER
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Сменный рабочий стол
Автоматический
Защита зоны резки
Кабинетного типа
Плата управления
FS CUT
Система управления
CYPCUT / HYPCUT
Лазерный источник
RAYCUS / IPG
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая BCS 100
Линейные направляющие
HIWIN (Тайвань)
Серводвигатели X/Y/Z
FUJI / Yaksawa (Япония)
Редукторы
SHIMPO (Япония)
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Электрокомпоненты
SCHNEIDER
Пропорциональный клапан
SCM / AirTac
Электромагнитный клапан
SMC / AirTac
Чиллер
HANLI / S&A
Система смазки
Автоматическая
Сабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
