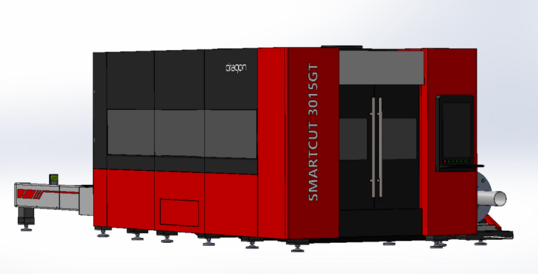

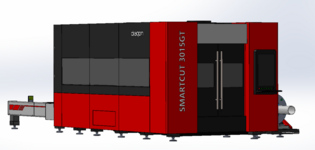

Комплекс с труборезом и кабинетной защитой SMARTCUT 3015GT 3 кВт
Характеристики
Габаритные размеры, мм — 14900х2700х2323
Номинальная мощность лазера, Вт — 3000
Максимальная скорость перемещения, м/мин — 50
Номинальная мощность лазера, Вт — 3000
Максимальная скорость перемещения, м/мин — 50
| Цена | Акционная Цена |
| 61 500 $ |
Лазерный станок предназначен для высокоточной обработки как листового металла, так и металлического профиля и труб. Наличие автоматизированной системы подачи труб расширяет его функциональные возможности.
Станок предназначен для комплексной обработки листового металла, металлического профиля и труб. Благодаря оснащению автоматизированной системой поддержки и подачи труб обеспечивается высокая эффективность работы с различными типами заготовок.
Область применения:
- Металлообрабатывающие производства
- Изготовление металлоконструкций
- Производство строительных элементов
- Выпуск промышленных компонентов
- Создание рекламных конструкций
Обрабатываемые материалы:
- Листовой металл различной толщины
- Металлический профиль всех типов
- Трубы круглого и профильного сечения
- Цветные металлы
- Нержавеющая сталь
Ключевые преимущества:
- Оптоволоконный лазерный источник RAYCUS с системой автофокусировки для точного реза
- Автоматическая смена рабочих столов для непрерывного производственного процесса
- Усиленная конструкция - мощная сварная станина и портал 4 поколения
- Эффективная система очистки с зональным пылеудалением
- Премиальные компоненты: серворедукторы SHIMPO, двигатели FUJU, направляющие HIWIN
- Надежная электроника от SCHNEIDER со стабилизатором напряжения
- Современная система управления FRIENDESS CYP CUT с промышленным Wi-Fi пультом
- Эргономичный интерфейс со стойкой управления и Ж/К дисплеем

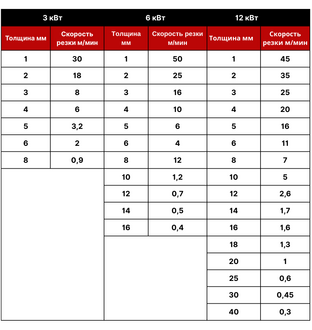

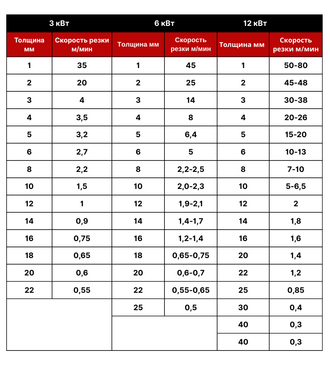

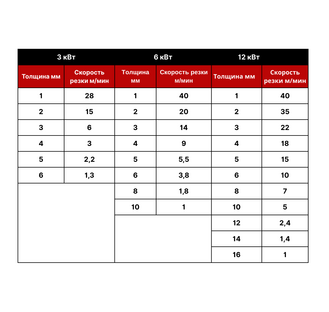

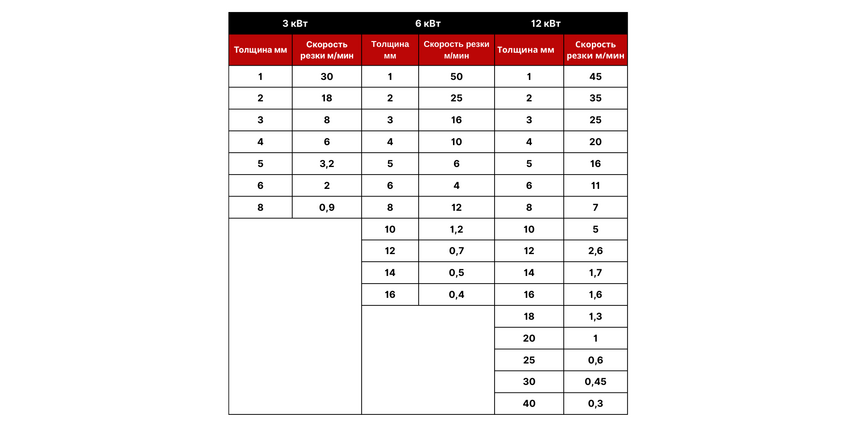

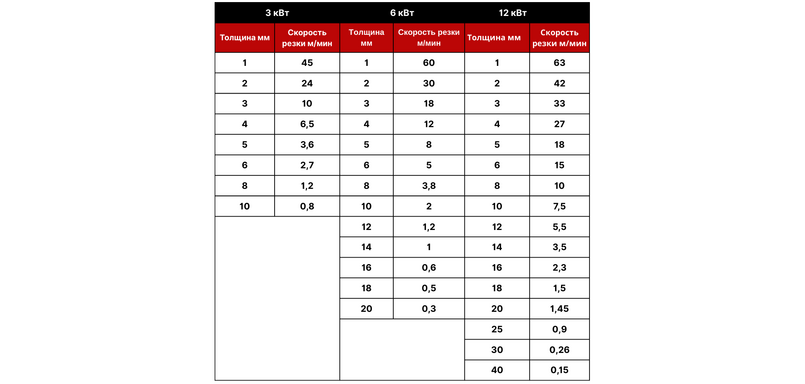

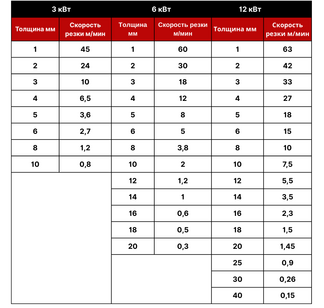

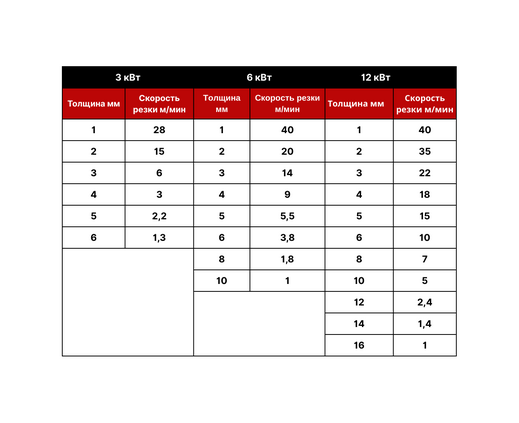

Режимы резки
Режимы резки для углеродистой стали (кислород)
Режимы резки для нержавеющей стали (азот)
Режимы резки для алюминия (азот)
Режимы резки для меди / латуни (кислород / азот)
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
6050х2030 мм
Автоматический сменный стол
6050х2030 мм
Габаритные размеры установленного оборудования
14900х2700х2323 мм
Масса
12500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG
Номинальная мощность лазера
3000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS BM 110
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
2.9 кВт.
Мощность серводвигателей по X
1.3 кВт
Мощность серводвигателей по Z
0.75 кВт
Максимальная скорость перемещения:
130 м/мин
Максимальная скорость реза
50 м/мин
Максимальное ускорение по X,Y
2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 25 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
60 / 60 / 80 кВт
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT
Управляющая программа
CYP CUT / CYP NEST
Электрокомпоненты
SCHNEIDER
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Сменный рабочий стол
Автоматический
Защита зоны резки
Кабинетного типа
Плата управления
FS CUT
Система управления
CYPCUT / HYPCUT
Лазерный источник
RAYCUS / IPG
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая BCS 100
Линейные направляющие
HIWIN (Тайвань)
Серводвигатели X/Y/Z
FUJI / Yaksawa (Япония)
Редукторы
SHIMPO (Япония)
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Электрокомпоненты
SCHNEIDER
Пропорциональный клапан
SCM / AirTac
Электромагнитный клапан
SMC / AirTac
Чиллер
HANLI / S&A
Система смазки
Автоматическая
Сабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
