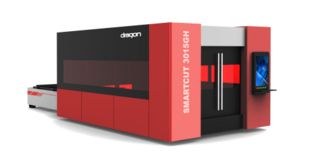

Комплекс лазерной резки листового металла серии SMART 3015 GH 15 кВт
Характеристики
Габаритные размеры, мм — 8500х2500х2200
Номинальная мощность лазера, Вт — 15 000
Максимальная скорость перемещения, м/мин — 180
Номинальная мощность лазера, Вт — 15 000
Максимальная скорость перемещения, м/мин — 180
180 000$
Лазерный станок DRAGON 3015GН - это высокопроизводительное лазерное оборудование для резки металла в промышленных масштабах. Его применение целесообразно в оборонной промышленности, ключевых отраслях и производствах стратегически важной продукции, а также для предприятий, нуждающихся в большом объеме резки с высокой скоростью и точностью.
Купить станок лазерной резки выгодно прямо сейчас – и получите современное решение для рекламного, ювелирного и промышленного производства.
Купить станок лазерной резки выгодно прямо сейчас – и получите современное решение для рекламного, ювелирного и промышленного производства.
Комплекс лазерной резки для точной и быстрой обработки листового металла.
Конструктивные особенности:
Станок лазерной резки оснащен мощным оптоволоконным лазером, обеспечивающим превосходное качество реза и высокую скорость работы.
Конструкция станка обеспечивает исключительную стабильность и жесткость, что критически важно для достижения высокой точности резки.
Система автоматической смены паллет позволяет минимизировать время простоя и увеличить производительность, делая его идеальным решением для серийного производства.
Интуитивно понятное программное обеспечение упрощает процесс подготовки заданий и позволяет оперативно корректировать параметры резки.
Оптоволоконный лазер, используемый в этой модели, отличается высокой энергоэффективностью и низкими эксплуатационными расходами. Он способен обрабатывать различные типы металлов, включая сталь, нержавеющую сталь, алюминий и медь, с минимальным термическим воздействием на материал. Это позволяет получать детали с чистыми и ровными кромками, не требующими дополнительной обработки.
Система управления станком обеспечивает прецизионный контроль параметров лазера и перемещения режущей головки, что гарантирует высокую точность и повторяемость результатов. Встроенные системы безопасности обеспечивают защиту оператора и предотвращают возникновение аварийных ситуаций.
Конструкция станка обеспечивает исключительную стабильность и жесткость, что критически важно для достижения высокой точности резки.
Система автоматической смены паллет позволяет минимизировать время простоя и увеличить производительность, делая его идеальным решением для серийного производства.
Интуитивно понятное программное обеспечение упрощает процесс подготовки заданий и позволяет оперативно корректировать параметры резки.
Оптоволоконный лазер, используемый в этой модели, отличается высокой энергоэффективностью и низкими эксплуатационными расходами. Он способен обрабатывать различные типы металлов, включая сталь, нержавеющую сталь, алюминий и медь, с минимальным термическим воздействием на материал. Это позволяет получать детали с чистыми и ровными кромками, не требующими дополнительной обработки.
Система управления станком обеспечивает прецизионный контроль параметров лазера и перемещения режущей головки, что гарантирует высокую точность и повторяемость результатов. Встроенные системы безопасности обеспечивают защиту оператора и предотвращают возникновение аварийных ситуаций.

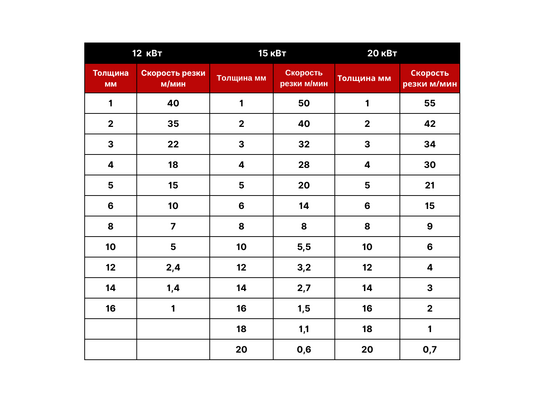

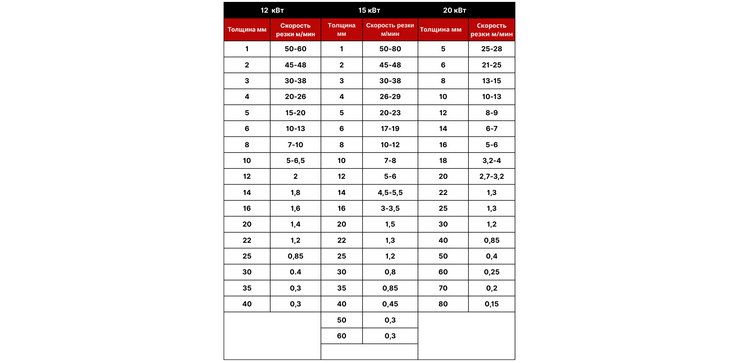

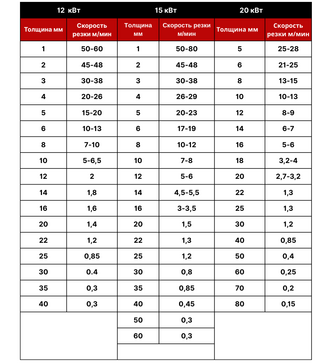

Режимы резки для углеродистой стали (кислород)

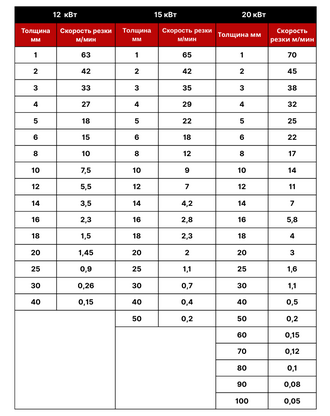

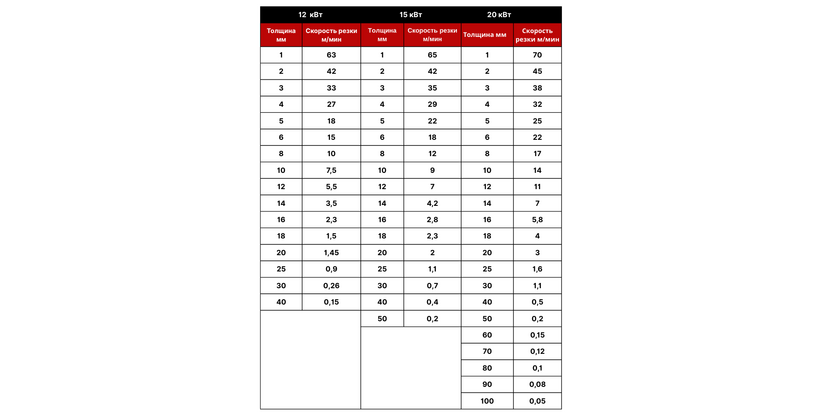

Режимы резки для нержавеющей стали (азот)

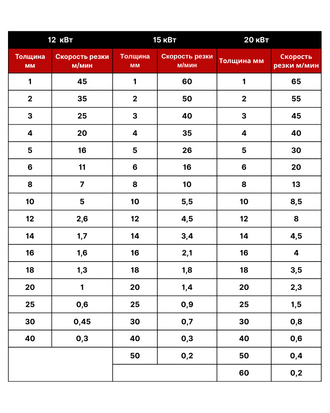

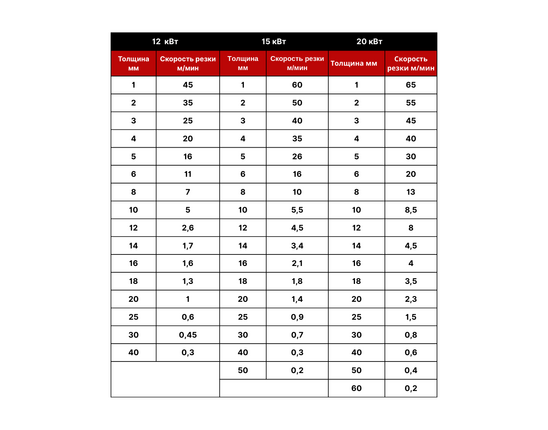

Режимы резки для алюминия (азот)
Режимы резки для меди / латуни (кислород / азот)
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
3000х1500 мм.
Автоматический сменный стол
3000х1500 мм
Габаритные размеры установленного оборудования
8500х2500х2200 мм
Масса
8000 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG / MAXPHOTONICS / RECI / JPT .
Номинальная мощность лазера
15000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
BOCI / PRECITEC
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
4 кВт.
Мощность серводвигателей по X
2 кВт
Мощность серводвигателей по Z
1 кВт
Максимальная скорость перемещения:
180 м/мин
Максимальная скорость реза
50 м/мин
Максимальное ускорение по X,Y
2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 20 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
В зависимости от установленной мощности
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT / HYP CUT
Управляющая программа
CYP CUT / CYP NEST
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Сменный рабочий стол
Автоматический
Защита зоны резки
Кабинетного типа
Лазерный источник
RAYCUS / IPG
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая
Серводвигатели X/Y/Z
Япония
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Чиллер
Промышленный
Система смазки
Автоматическая
Стабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
