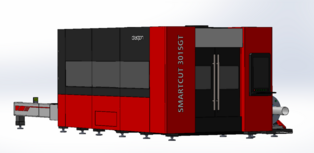

Комплекс с труборезом и кабинетной защитой SMARTCUT 3015GT 12 кВт
Характеристики
Габаритные размеры, мм — 14900х2700х2323
Номинальная мощность лазера, Вт — 12000
Максимальная скорость перемещения, м/мин — 50
Номинальная мощность лазера, Вт — 12000
Максимальная скорость перемещения, м/мин — 50
Цена по запросу
Лазерный комплекс SMARTCUT 3015GT мощностью 12 кВт создан для профессиональной обработки металла, объединяет функции раскроя листового проката и резки труб. Оборудование оснащено автоматизированным устройством поддержки и подачи труб, что позволяет выполнять сложные задачи на одном станке без дополнительных инвестиций. Благодаря премиальным комплектующим мировых брендов и оптоволоконному лазерному источнику RAYCUS с автофокусом, комплекс гарантирует исключительную производительность и стабильность результатов.
Назначение
Комплекс предназначен для высокоточной лазерной резки листового металла, а также обработки металлического профиля и труб различного сечения. Наличие автоматизированной системы поддержки и подачи труб позволяет эффективно обрабатывать длинномерный прокат, расширяя технологические возможности производства.
Область применения
SMARTCUT 3015GT оптимален для предприятий металлообработки, машиностроения, производства металлоконструкций, мебельной промышленности (металлические каркасы), а также для сервисных центров лазерной резки. Оборудование одинаково эффективно при работе с черными и нержавеющими сталями, алюминием, латунью и другими металлами.
Получаемые изделия
На выходе комплекс обеспечивает высокоточные детали сложной геометрии из листового металла, а также раскроенные и профилированные заготовки из труб и профиля. Это могут быть элементы металлоконструкций, фасадные панели, детали машин, мебельные каркасы, художественные изделия и любые другие металлические компоненты с идеальной кромкой реза.
Конструктивные особенности
Мощный оптоволоконный лазер RAYCUS с автофокусом
Источник 12 кВт с функцией автоматической фокусировки обеспечивает стабильную мощность, высокую скорость резки и идеальное качество кромки на материалах различной толщины.
Автоматическая смена столов
Двухпозиционная система смены рабочих столов позволяет загружать и выгружать материал без остановки производственного цикла, значительно повышая производительность.
Усиленная станина и портал 4 поколения
Мощная сварная конструкция станины и портала четвертого поколения обеспечивает максимальную жесткость, гашение вибраций и стабильность позиционирования при высоких ускорениях.
Японские сервоприводы FUJU и редукторы SHIMPO
Высокодинамичные серводвигатели FUJU в паре с прецизионными серворедукторами SHIMPO гарантируют плавность хода и точность позиционирования на высоких скоростях.
Комплектующие мирового уровня
Высокоточные направляющие HIWIN (Тайвань) и электрокомпоненты SCHNEIDER (Франция) обеспечивают надежность и долговечность оборудования.
Автоматизированная система подачи труб
Специализированное устройство поддержки и подачи позволяет обрабатывать трубы и профиль без люфтов и вибраций, гарантируя качественный рез по всей длине заготовки.
Зональная система пылеудаления
Эффективная система удаления дыма и мелкодисперсной пыли из рабочей зоны поддерживает чистоту оптики и комфортные условия работы оператора.
Интеллектуальная система управления
Стойка управления FRIENDESS CYP CUT с Ж/К дисплеем и промышленный Wi-Fi пульт обеспечивают удобный контроль процессов и возможность дистанционной настройки параметров.
Промышленный стабилизатор напряжения:
Встроенный стабилизатор защищает электронные компоненты от скачков напряжения, гарантируя стабильную работу в условиях нестабильных электросетей.
Режимы резки

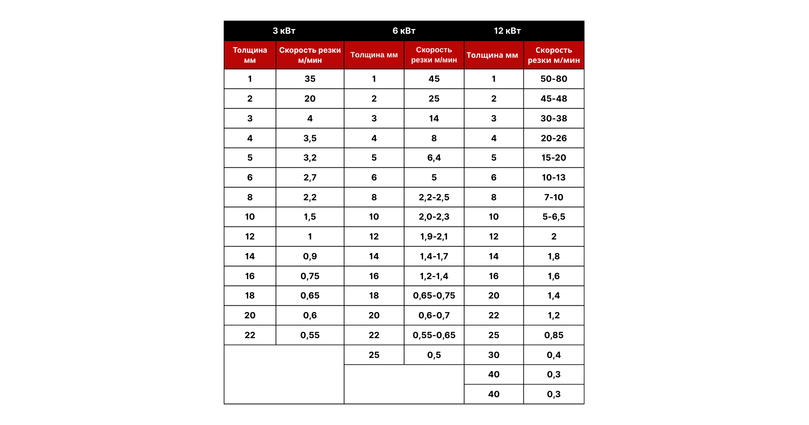

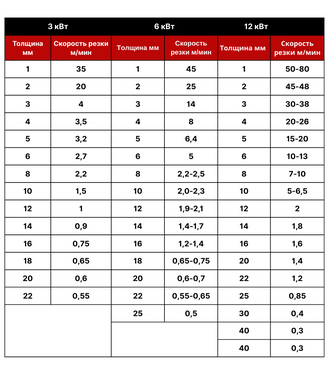

Режимы резки для углеродистой стали (кислород)

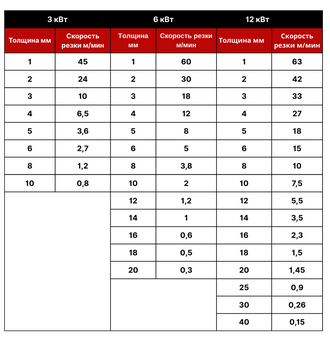

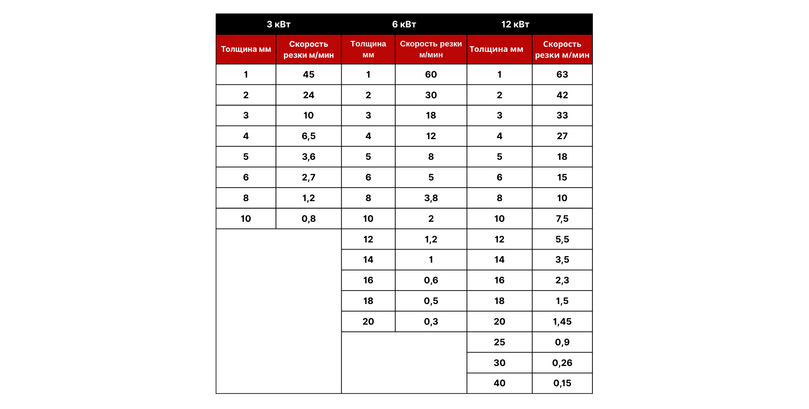

Режимы резки для нержавеющей стали (азот)

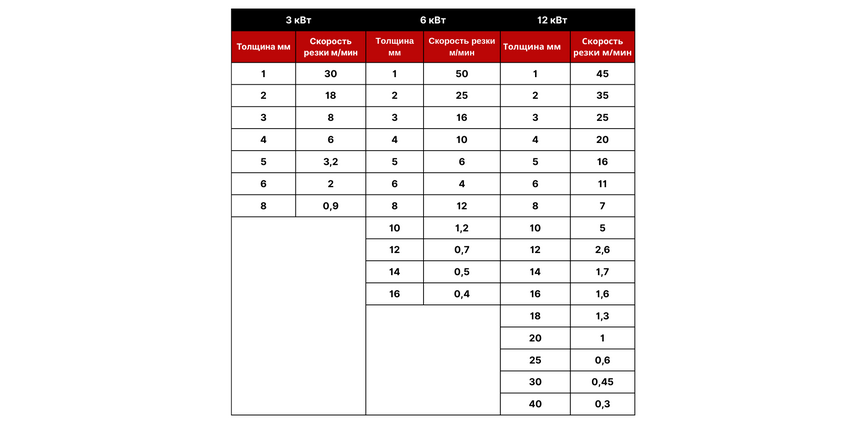

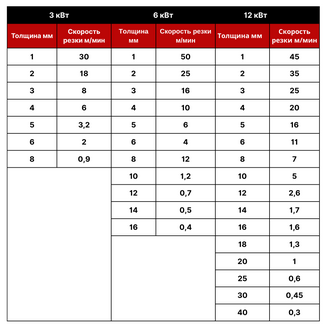

Режимы резки для алюминия (азот)

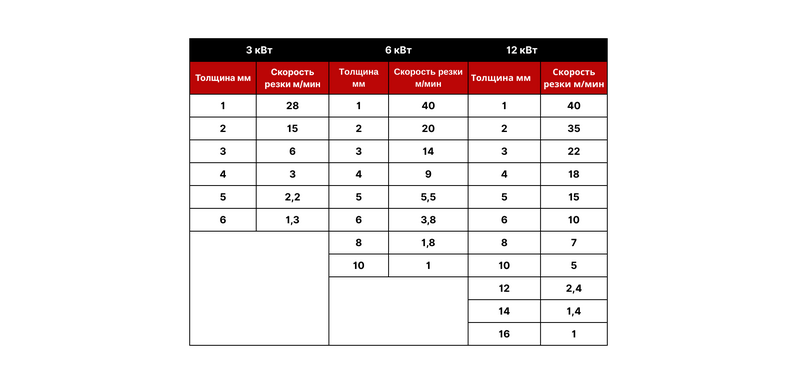

Режимы резки для меди / латуни (кислород / азот)
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
6050х2030 мм
Автоматический сменный стол
6050х2030 мм
Габаритные размеры установленного оборудования
14900х2700х2323 мм
Масса
12500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG
Номинальная мощность лазера
12000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS / BOCI
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
2.9 кВт.
Мощность серводвигателей по X
1.3 кВт
Мощность серводвигателей по Z
0.75 кВт
Максимальная скорость перемещения:
130 м/мин
Максимальная скорость реза
50 м/мин
Максимальное ускорение по X,Y
2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 25 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
60 / 60 / 80 кВт
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT
Управляющая программа
CYP CUT / CYP NEST
Электрокомпоненты
SCHNEIDER
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Сменный рабочий стол
Автоматический
Защита зоны резки
Кабинетного типа
Плата управления
FS CUT
Система управления
CYPCUT / HYPCUT
Лазерный источник
RAYCUS / IPG
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая BCS 100
Линейные направляющие
HIWIN (Тайвань)
Серводвигатели X/Y/Z
FUJI / Yaksawa (Япония)
Редукторы
SHIMPO (Япония)
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Электрокомпоненты
SCHNEIDER
Пропорциональный клапан
SCM / AirTac
Электромагнитный клапан
SMC / AirTac
Чиллер
HANLI / S&A
Система смазки
Автоматическая
Сабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
