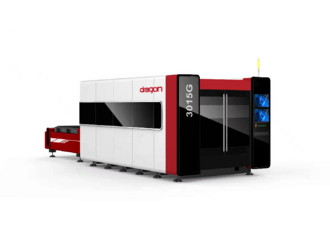

Комплекс лазерной резки листового металла 3015G 3 кВт
Характеристики
Габаритные размеры, мм — 8500х2500х2200
Номинальная мощность лазера, Вт — 3 000 Вт
Максимальная скорость перемещения, м/мин — 120
Номинальная мощность лазера, Вт — 3 000 Вт
Максимальная скорость перемещения, м/мин — 120
Цена по запросу
Лазерный станок DRAGON 3015G создан для высокоточной резки металлов, сочетающее мощность 3 кВт и передовые технологии. Станок демонстрирует исключительную производительность при обработке различных материалов, обеспечивая чистый рез без деформации заготовки. Идеальное решение для современных производственных предприятий.
Назначение
Комплекс предназначен для высокоточной лазерной резки листового металла различных марок, включая углеродистую и нержавеющую сталь, алюминий, медь, латунь и другие сплавы. Оборудование выполняет операции раскроя листов по сложным контурам, фигурной резки, гравировки и прорезания отверстий с минимальной шириной реза до 0,1 мм. Благодаря автоматическому сменному столу и высокой скорости реза (до 35 м/мин) комплекс обеспечивает непрерывный цикл обработки с минимальным участием оператора.
Область применения
Комплекс лазерной резки 3015G широко используется в машиностроении, металлообработке, автомобилестроении, производстве промышленного оборудования, рекламной индустрии и строительстве металлоконструкций. Оборудование востребовано на предприятиях, специализирующихся на изготовлении корпусных деталей, кронштейнов, шестерен, декоративных панелей, фасадных элементов, вывесок и других изделий из листового металла. Высокая точность и чистота реза позволяют использовать комплекс для производства деталей, не требующих дополнительной механической обработки.
Получаемые изделия
На комплексе изготавливаются детали различной конфигурации из листового металла: корпусные детали промышленного оборудования, кронштейны, фланцы, шестерни, декоративные панели, фасадные элементы, буквы для вывесок, элементы интерьера, заготовки для последующей гибки и сварки, а также прототипы и опытные образцы. Широкий диапазон обрабатываемых материалов позволяет выполнять заказы для различных отраслей промышленности.
Конструктивные особенности
Рабочая область и автоматический сменный стол

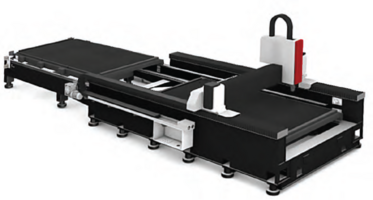

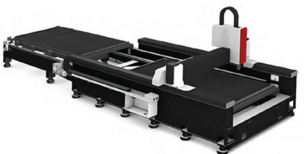

Комплекс оснащен основным и сменным рабочим столом с рабочей областью 3000×1500 мм, что позволяет обрабатывать листовые заготовки стандартных форматов. Автоматическая система смены стола обеспечивает непрерывность производственного процесса: пока на одном столе выполняется резка, оператор выполняет загрузку и выгрузку материалов на втором столе, что существенно сокращает время цикла и повышает производительность оборудования.
Оптоволоконный лазерный источник 3 кВт
Стандартно комплекс комплектуется оптоволоконным лазерным источником RAYCUS мощностью 3000 Вт, с возможностью установки источников IPG, MAXPHOTONICS, RECI или JPT по выбору заказчика. Лазерный источник обеспечивает стабильную выходную мощность с регулировкой от 10 до 100%, длину волны 1070–1080 нм и ресурс работы до 100 000 часов. Водяное охлаждение гарантирует стабильную работу источника при интенсивных нагрузках.
Лазерная головка с автофокусировкой
Комплекс оснащен промышленной лазерной головкой RAYTOOLS с системой автофокусировки, обеспечивающей автоматическую настройку фокусного расстояния в зависимости от толщины и типа обрабатываемого материала. Емкостный автоматический датчик высоты отслеживает положение головки относительно заготовки, поддерживая оптимальное расстояние для стабильного качества реза по всей поверхности листа.
Высокоскоростные сервоприводы и точность позиционирования

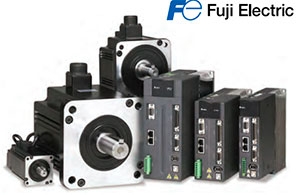

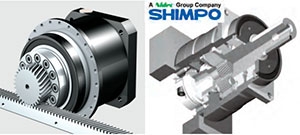

Комплекс оснащен мощными серводвигателями (ось Y — 1,8 кВт, ось X — 1 кВт, ось Z — 0,75 кВт), обеспечивающими максимальную скорость перемещения до 120 м/мин и скорость реза до 35 м/мин. Максимальное ускорение по осям X, Y составляет 1,2 G, а точность позиционирования — менее 0,03 мм (повторяемость — менее 0,02 мм). Такие характеристики гарантируют высокую производительность и стабильность качества при серийном производстве.
Направляющие и механическая часть

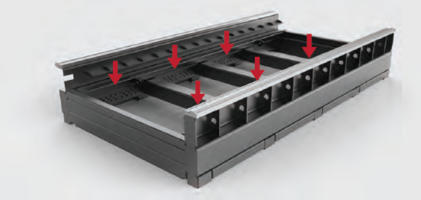

Линейные направляющие по осям X, Y, Z имеют размеры 30, 25 и 20 мм соответственно, обеспечивая высокую жесткость и плавность перемещений. Усиленная сварная станина гарантирует стабильность геометрии станка при динамических нагрузках и вибрациях, что особенно важно при высокоскоростной резке.
Система управления и программное обеспечение

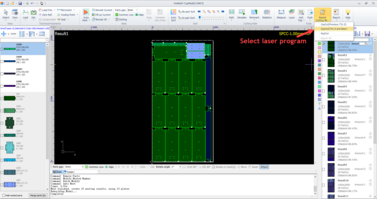

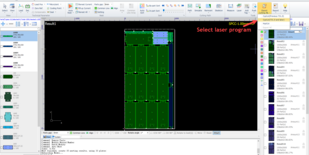

Комплекс оснащен современной системой управления FS CUT или HYP CUT с DSP контроллером, обеспечивающей высокую скорость обработки данных и стабильность работы. Управляющая программа CYP CUT / CYP NEST позволяет оптимизировать раскрой материала, автоматизировать процесс подготовки управляющих программ и минимизировать отходы. Интерфейсы подключения RS-232 и Ethernet обеспечивают интеграцию оборудования в единую производственную инфраструктуру.
Консоль автоматического переключения газов
Комплекс оснащен консолью автоматического переключения на 2 канала, что позволяет использовать различные рабочие газы в зависимости от обрабатываемого материала и требований к качеству реза. В качестве рабочих газов используются азот, кислород и сжатый воздух, что обеспечивает гибкость технологического процесса.
Защита зоны резки и система наблюдения
Зона резки закрыта защитным кожухом кабинетного типа, обеспечивающим безопасность оператора и предотвращающим распространение лазерного излучения. Комплект камер наблюдения позволяет в реальном времени контролировать процесс резки, что особенно важно при работе в автоматическом режиме.
Пульт управления и промышленный чиллер
Пульт управления оснащен ЖК-дисплеем и поддерживает беспроводное управление (DSP WI-FI), что обеспечивает удобство настройки и контроля параметров резки. Промышленный чиллер обеспечивает эффективное охлаждение лазерного источника и оптики, поддерживая стабильный температурный режим и продлевая ресурс оборудования. В комплект также входят автоматическая система смазки и промышленный трехфазный стабилизатор напряжения.
Комплектация
В стандартную комплектацию комплекса входят:
- усиленная сварная станина;
- автоматический сменный рабочий стол;
- защита зоны резки кабинетного типа;
- лазерный источник RAYCUS / IPG (на выбор);
- промышленная лазерная головка с автофокусом;
- автоматическая система отслеживания высоты;
- серводвигатели X/Y/Z (Япония);
- комплект камер наблюдения;
- консоль управления с ЖК-дисплеем;
- пульт управления DSP WI-FI;
- промышленный чиллер;
- автоматическая система смазки;
- промышленный трехфазный стабилизатор напряжения;
- комплект запасных частей и инструментов (ЗИП).
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
3000х1500 мм.
Автоматический сменный стол
3000х1500 мм
Габаритные размеры установленного оборудования
8500х2500х2200 мм
Масса
6500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG / MAXPHOTONICS / RECI / JPT .
Номинальная мощность лазера
3000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
RAYTOOLS
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
1,8 кВт.
Мощность серводвигателей по X
1 кВт
Мощность серводвигателей по Z
0,75 кВт
Максимальная скорость перемещения:
130 м/мин
Максимальная скорость реза
50 м/мин
Максимальное ускорение по X,Y
1,2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 25 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
В зависимости от установленной мощности
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT / HYP CUT
Управляющая программа
CYP CUT / CYP NEST
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Сменный рабочий стол
Автоматический
Защита зоны резки
Кабинетного типа
Лазерный источник
RAYCUS / IPG
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая
Серводвигатели X/Y/Z
Япония
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Чиллер
Промышленный
Система смазки
Автоматическая
Стабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
