Комплекс лазерной резки листового металла 3015G 12 кВт
Характеристики
Автоматический сменный стол, мм — 3000х1500 мм
Габаритные размеры, мм — 8500х2500х2200 мм
Номинальная мощность лазера, Вт — 12000
Габаритные размеры, мм — 8500х2500х2200 мм
Номинальная мощность лазера, Вт — 12000
88 050$
Назначение
Станок предназначен для высокоточной и скоростной обработки листового металла: углеродистых, нержавеющих, оцинкованных сталей, а также сплавов на основе алюминия, меди, латуни и титана.
Области применения
Машиностроение и автомобилестроение: производство кузовных деталей, элементов рам, кронштейнов.
Изготовление металлоконструкций: элементы для строительства, каркасов, павильонов.
Производство вентиляционного оборудования (вентфасады): резка корпусов, диффузоров, воздуховодов.
Рекламная и декоративная промышленность: создание сложных металлических вывесок, художественных панно, ограждений.
Приборостроение и электротехника: производство корпусов, шасси, радиаторов.
Изготовление металлоконструкций: элементы для строительства, каркасов, павильонов.
Производство вентиляционного оборудования (вентфасады): резка корпусов, диффузоров, воздуховодов.
Рекламная и декоративная промышленность: создание сложных металлических вывесок, художественных панно, ограждений.
Приборостроение и электротехника: производство корпусов, шасси, радиаторов.
Ключевые преимущества
Надежность и качество луча с источником Raycus
Станок оснащен волоконным лазерным источником Raycus — мирового лидера в производстве лазерных технологий. Это гарантирует стабильную мощность, отличное качество реза по всему периметру детали и минимальные эксплуатационные расходы. Репутация Raycus — залог долгой и бесперебойной работы вашего производства.

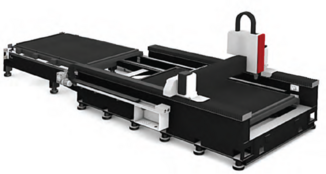

Автоматическая смена рабочих столов для конвейерной работы
Система автоподачи листов — главное преимущество для серийного производства. Пока на одном столе идет резка, оператор загружает следующий лист на второй. Смена столов занимает всего 14 секунд, что практически исключает простои. Надежный цепной механизм выдерживает нагрузку до 1200 кг.

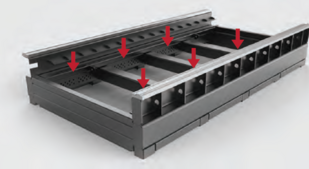

Сварная станина и портал 4-го поколения
Термообработанная сварная станина обеспечивает беспрецедентную устойчивость к динамическим нагрузкам и вибрациям, что критически важно для точности резки на высоких скоростях.
Портал из авиационного алюминия 4-го поколения сочетает малый вес и исключительную жесткость, позволяя развивать высокие ускорения без потери точности.
Портал из авиационного алюминия 4-го поколения сочетает малый вес и исключительную жесткость, позволяя развивать высокие ускорения без потери точности.
Эффективное удаление дыма и пыли — система Hyperdust
6-зонная система пылеудаления Hyperdust интеллектуально управляет вытяжкой, концентрируя мощность именно в зоне реза. Это повышает эффективность удаления продуктов горения на 40%, обеспечивает чистоту реза, защищает оптику и создает безопасные условия для оператора.
Превосходная точность и динамика на японских компонентах
Промышленный Wi-Fi пульт дистанционного управления станок лазерной резки предназначен для точной настройки параметров резки и визуального контроля процесса. Оператор может вручную управлять движением портала и лазерной головки, а также запускать, приостанавливать и возобновлять резку. Беспроводное подключение Wi-Fi обеспечивает гибкость и удобство управления станком на расстоянии от операторской панели.

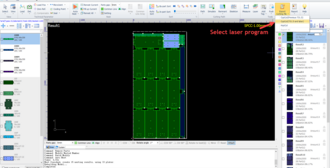

Интеллектуальная система управления Friendess CypCut
AutoNEST — автоматическое раскроечное планирование для максимального использования материала.
FlyCut — сверхбыстрая резка отверстий в тонком листе.
Edge Seek — автоматическое определение края и положения листа.
MicroJoint — создание микромостиков, предотвращающих смещение вырезанных деталей.
Array & Coedge — быстрое копирование деталей и объединение общих контуров для сокращения длины реза.
FlyCut — сверхбыстрая резка отверстий в тонком листе.
Edge Seek — автоматическое определение края и положения листа.
MicroJoint — создание микромостиков, предотвращающих смещение вырезанных деталей.
Array & Coedge — быстрое копирование деталей и объединение общих контуров для сокращения длины реза.
Удобное управление с промышленного Wi-Fi пульта
Проводной или беспроводной пульт дает оператору полную свободу управления. Возможность ручного наведения, запуска пробных резов, визуального контроля и настройки параметров непосредственно у стола экономит время и повышает удобство работы.
Комплектация
Лазерный источник: Волоконный лазер Raycus мощностью 12 кВт.
Механика: Станина с термической обработкой, портал из авиационного алюминия 4-го поколения.
Система автоподачи: 2 рабочих стола с цепным механизмом автоматической смены (14 сек.).
Приводы: Высокодинамичные серводвигатели Fuji (Япония) и серворедукторы Shimpo (Япония).
Система ЧПУ: Промышленная система управления Friendess CypCut с расширенным ПО.
Система дымоудаления: 6-зонная вытяжка Hyperdust.
Пульт управления: Промышленный проводной/Wi-Fi пульт для ручного управления и настройки.
Лазерная головка: Высокоточная режущая головка с системой автоматического отслеживания расстояния (Auto Focus).
Система охлаждения: Высокопроизводительный чиллер для стабилизации температуры лазера.
Программное обеспечение: Полный пакет для проектирования, управления и оптимизации раскроя.
Механика: Станина с термической обработкой, портал из авиационного алюминия 4-го поколения.
Система автоподачи: 2 рабочих стола с цепным механизмом автоматической смены (14 сек.).
Приводы: Высокодинамичные серводвигатели Fuji (Япония) и серворедукторы Shimpo (Япония).
Система ЧПУ: Промышленная система управления Friendess CypCut с расширенным ПО.
Система дымоудаления: 6-зонная вытяжка Hyperdust.
Пульт управления: Промышленный проводной/Wi-Fi пульт для ручного управления и настройки.
Лазерная головка: Высокоточная режущая головка с системой автоматического отслеживания расстояния (Auto Focus).
Система охлаждения: Высокопроизводительный чиллер для стабилизации температуры лазера.
Программное обеспечение: Полный пакет для проектирования, управления и оптимизации раскроя.
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
3000х1500 мм.
Автоматический сменный стол
3000х1500 мм
Габаритные размеры установленного оборудования
8500х2500х2200 мм
Масса
6500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG / MAXPHOTONICS / RECI / JPT .
Номинальная мощность лазера
12000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
BOCI BLT64
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
1,8 кВт.
Мощность серводвигателей по X
1 кВт
Мощность серводвигателей по Z
0,75 кВт
Максимальная скорость перемещения:
130 м/мин
Максимальная скорость реза
50 м/мин
Максимальное ускорение по X,Y
1,2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 25 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
В зависимости от установленной мощности
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT / HYP CUT
Управляющая программа
CYP CUT / CYP NEST
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Сменный рабочий стол
Автоматический
Защита зоны резки
Кабинетного типа
Лазерный источник
RAYCUS / IPG
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая
Серводвигатели X/Y/Z
Япония
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Чиллер
Промышленный
Система смазки
Автоматическая
Стабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
