Комплекс лазерной резки листового металла 3015G 1.5 кВт
Характеристики
Габаритные размеры, мм — 8500х2500х2200
Номинальная мощность лазера, Вт — 1 500
Максимальная скорость перемещения, м/мин — 120
Габаритные размеры, мм — 8500х2500х2200
Номинальная мощность лазера, Вт — 1 500
Максимальная скорость перемещения, м/мин — 120
| Цена | Акционная Цена |
| 72 000 $ | 50 000 $ |

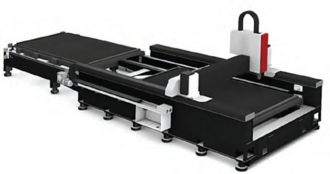

Комплекс лазерной резки DRAGON 3015G мощностью 1.5 кВт — идеальное решение для резки листового металла, обеспечивающее высокую точность и эффективность. Станок лазерной резки предназначен для работы с различными материалами, включая углеродистые и нержавеющие стали, оцинкованные стали, а также сплавы, такие как латунь, медь, алюминий и титан.
ОПТОВОЛОКОННЫ ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS
Компания Wuhan Raycus Fiber Laser Technologies Co., Ltd. является лидером в Китае в разработке и производстве мощных волоконных лазеров. Они активно участвуют в международных выставках, представляя новейшие достижения в лазерных технологиях и занимают одну из первых позиций среди мировых производителей лазеров. Лазерные станки DRAGON используют источники Raycus благодаря их высокому качеству и надежному сервису.
Компания Wuhan Raycus Fiber Laser Technologies Co., Ltd. является лидером в Китае в разработке и производстве мощных волоконных лазеров. Они активно участвуют в международных выставках, представляя новейшие достижения в лазерных технологиях и занимают одну из первых позиций среди мировых производителей лазеров. Лазерные станки DRAGON используют источники Raycus благодаря их высокому качеству и надежному сервису.
СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ РАБОЧИХ СТОЛОВ
Автоматическая смена рабочих столов происходит быстро и эффективно. Лист металла загружается на один стол, в то время как другой стол готовится к следующему циклу резки. Столы отличаются по высоте и могут смещаться друг относительно друга, а процесс смены занимает всего 14 секунд и поддерживает нагрузку до 1 200 килограммов.
Автоматическая смена рабочих столов происходит быстро и эффективно. Лист металла загружается на один стол, в то время как другой стол готовится к следующему циклу резки. Столы отличаются по высоте и могут смещаться друг относительно друга, а процесс смены занимает всего 14 секунд и поддерживает нагрузку до 1 200 килограммов.

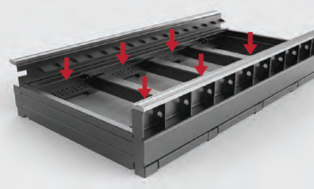

МОЩНАЯ СВАРНАЯ СТАНИНА И ПОРТАЛ 4 ПОКОЛЕНИЯ
При производстве станков мы используем станины, которые прошли термическую обработку для снятия напряжений, что обеспечивает отличную стабильность и выдерживает динамические нагрузки. Подвижная часть представляет собой портал из алюминия 4 поколения, самого жесткого и стабильного сплава в станкостроении. Этот легкий и прочный материал обеспечивает высокую жесткость и несущую способность, что делает портал устойчивым к перегрузкам.
При производстве станков мы используем станины, которые прошли термическую обработку для снятия напряжений, что обеспечивает отличную стабильность и выдерживает динамические нагрузки. Подвижная часть представляет собой портал из алюминия 4 поколения, самого жесткого и стабильного сплава в станкостроении. Этот легкий и прочный материал обеспечивает высокую жесткость и несущую способность, что делает портал устойчивым к перегрузкам.
СИСТЕМА ПЫЛЕУДАЛЕНИЯ - 6 ЗОНАЛЬНАЯ HYPERDUST
Система вентиляции HYPERDUST делит рабочую область на 6 зон, которые можно отключать по мере необходимости. Когда происходит резка, и лазерная голова находится в одной из зон, остальные 5 автоматически закрываются, что усиливает вытягивающий эффект именно в активной зоне. Это делает удаление пыли и дыма более эффективным, сосредоточивая усилия вентиляции на нужной области и не распыляя их по всему столу.
Система вентиляции HYPERDUST делит рабочую область на 6 зон, которые можно отключать по мере необходимости. Когда происходит резка, и лазерная голова находится в одной из зон, остальные 5 автоматически закрываются, что усиливает вытягивающий эффект именно в активной зоне. Это делает удаление пыли и дыма более эффективным, сосредоточивая усилия вентиляции на нужной области и не распыляя их по всему столу.

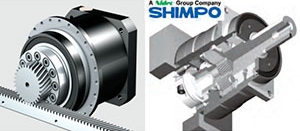

ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ПРОМЫШЛЕННЫЕ СЕРВОРЕДУКТОРЫ SHIMPO (ЯПОНИЯ)
Обеспечивают тихую и плавную работу без вибраций, что делает их идеальными для различных производственных процессов. Они отличаются высокой точностью и могут быть установлены в любом положении, что увеличивает их универсальность. Благодаря использованию густой смазки, эти серводвигатели не требуют обслуживания на протяжении всего срока службы, что снижает затраты на эксплуатацию.
Обеспечивают тихую и плавную работу без вибраций, что делает их идеальными для различных производственных процессов. Они отличаются высокой точностью и могут быть установлены в любом положении, что увеличивает их универсальность. Благодаря использованию густой смазки, эти серводвигатели не требуют обслуживания на протяжении всего срока службы, что снижает затраты на эксплуатацию.
ВЫСОКАЯ ДИНАМИКА С ЯПОНСКИМИ СЕРВОДВИГАТЕЛЯМИ FUJI (ЯПОНИЯ)
Станки DRAGON легко режут листовые материалы любой толщины благодаря мощному оборудованию. Японские серводвигатели FUJI обеспечивают высокую точность, надёжность и выдерживают большие нагрузки. Они идеально подходят для интенсивной работы и долговечны.
Станки DRAGON легко режут листовые материалы любой толщины благодаря мощному оборудованию. Японские серводвигатели FUJI обеспечивают высокую точность, надёжность и выдерживают большие нагрузки. Они идеально подходят для интенсивной работы и долговечны.
ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ FRIENDESS CYPCUT

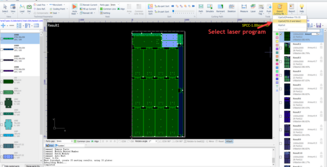

Система управления CypCut — это программное обеспечение для лазерной резки. Оно управляет процессом резки, обрабатывает изображения и планирует траекторию работы. Кроме того, система позволяет настраивать различные параметры процесса резки и моделировать его.
Система управления выполняет несколько полезных функций. Flycut помогает быстро вырезать отверстия в тонких материалах. Edge Seek автоматически находит лист на столе, нужно только задать размеры. MicroJoint создает микро-соединения, чтобы детали не смещались во время резки. Array позволяет копировать объекты разными способами. Nesting оптимизирует размещение деталей на листе, а Coedge соединяет заготовки с одинаковыми кромками для экономии времени.
Система управления CypCut — это программное обеспечение для лазерной резки. Оно управляет процессом резки, обрабатывает изображения и планирует траекторию работы. Кроме того, система позволяет настраивать различные параметры процесса резки и моделировать его.
Система управления выполняет несколько полезных функций. Flycut помогает быстро вырезать отверстия в тонких материалах. Edge Seek автоматически находит лист на столе, нужно только задать размеры. MicroJoint создает микро-соединения, чтобы детали не смещались во время резки. Array позволяет копировать объекты разными способами. Nesting оптимизирует размещение деталей на листе, а Coedge соединяет заготовки с одинаковыми кромками для экономии времени.
ПРОМЫШЛЕННЫЙ WI FI ПУЛЬТ УПРАВЛЕНИЯ
Промышленный Wi-Fi пульт дистанционного управления станка предназначен для точной настройки параметров резки и визуального контроля процесса. Оператор может вручную управлять движением портала и лазерной головки, а также запускать, приостанавливать и возобновлять резку. Беспроводное подключение Wi-Fi обеспечивает гибкость и удобство управления станком на расстоянии от операторской панели.
Купить лазерный станок — значит получить универсальное оборудование для точной резки и гравировки металла, дерева и пластика с минимальными затратами
Промышленный Wi-Fi пульт дистанционного управления станка предназначен для точной настройки параметров резки и визуального контроля процесса. Оператор может вручную управлять движением портала и лазерной головки, а также запускать, приостанавливать и возобновлять резку. Беспроводное подключение Wi-Fi обеспечивает гибкость и удобство управления станком на расстоянии от операторской панели.
Купить лазерный станок — значит получить универсальное оборудование для точной резки и гравировки металла, дерева и пластика с минимальными затратами
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
3000х1500 мм.
Автоматический сменный стол
3000х1500 мм
Габаритные размеры установленного оборудования
8500х2500х2200 мм
Масса
6500 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG / MAXPHOTONICS / RECI / JPT .
Номинальная мощность лазера
1500 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Минимальная ширина линии
0,3 мм
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
BOCI / PRECITEC
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
1,8 кВт.
Мощность серводвигателей по X
1 кВт
Мощность серводвигателей по Z
0,75 кВт
Максимальная скорость перемещения:
130 м/мин
Максимальная скорость реза
50 м/мин
Максимальное ускорение по X,Y
1,2 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
30 / 25 / 20 мм
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet .
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
В зависимости от установленной мощности
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер.
Система управления
FS CUT / HYP CUT
Управляющая программа
CYP CUT / CYP NEST
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала.
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная усиленная.
Сменный рабочий стол
Автоматический
Защита зоны резки
Кабинетного типа
Лазерный источник
RAYCUS / IPG
Лазерная головка
Промышленная с автофокусом
Система отслеживания высоты
Автоматическая
Серводвигатели X/Y/Z
Япония
Комплект камер наблюдения за процессом резки
1 комплект
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Чиллер
Промышленный
Система смазки
Автоматическая
Стабилизатор напряжения
Промышленный 3-фазный
Комплект ЗИП
1 комплект
