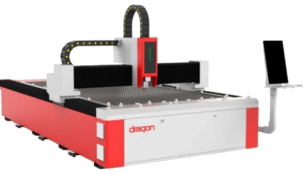

Станок лазерной резки металла 3015D 6 кВт
Характеристики
Автоматический сменный стол, мм — 3000х1500
Габаритные размеры оборудования, мм — 4100х2350х1700
Номинальная мощность лазера, Вт — 6 000
Габаритные размеры оборудования, мм — 4100х2350х1700
Номинальная мощность лазера, Вт — 6 000
- Цена зависит от комплектации и объема.
Цена по запросу
Цена по запросу
12 мес гарантии
Лизинг 0%
Доставка по РБ
Сервис 24/7
⚡
🚀 Идеальная совместимость
Компрессор Dragon 15 кВт 500 л
Частотное регулирование — экономия до 30% электроэнергии.
✅ 1,2 м³/мин
✅ 16 бар
✅ Частотный привод

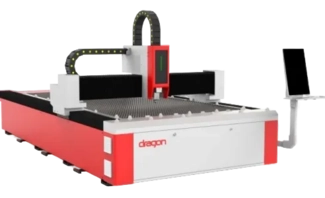

Лазерный станок DRAGON 3015D с мощностью 6 кВт для точной и быстрой лазерной резки листового металла. Идеальное решение для серийного производства, сочетающее надежность, скорость и качество.
Назначение:
Резка широкого спектра листовых металлов: углеродистой и нержавеющей стали, оцинковки, а также сплавов алюминия, меди, латуни и титана.
Области применения:
Металлообработка, машиностроение, производство конструкций, вентиляционного оборудования, рекламных элементов, деталей корпусов и любых других изделий из листового металла.
Получаемые изделия:
Чистовые, точные детали сложного контура с минимальной зоной термического влияния и ровными кромками, готовые к дальнейшей сборке или покраске.
Конструктивные особенности и ключевые преимущества:
Высокое качество реза:
Оптоволоконный источник Raycus (3 кВт): Мировой лидер в производстве лазеров. Гарантирует стабильное качество луча, высокую энергоэффективность и надежность.
Интеллектуальная головка с автофокусом BOCI: Автоматически поддерживает идеальное расстояние до материала, обеспечивая четкий рез по всему контуру и на разной толщине. Оснащена системой защиты от столкновений.
Интеллектуальная головка с автофокусом BOCI: Автоматически поддерживает идеальное расстояние до материала, обеспечивая четкий рез по всему контуру и на разной толщине. Оснащена системой защиты от столкновений.
Жесткость и точность:
Мощная станина: Изготовлена из термообработанного металла для снятия внутренних напряжений. Обеспечивает долговременную геометрическую стабильность и гашение вибраций.
Портал 4-го поколения: Изготовлен из высокопрочного авиационного алюминия. Сочетает малый вес для высокой динамики и исключительную жесткость для точности позиционирования.
Портал 4-го поколения: Изготовлен из высокопрочного авиационного алюминия. Сочетает малый вес для высокой динамики и исключительную жесткость для точности позиционирования.
Высокая производительность и динамика:
Серводвигатели FUJI (Япония) и редукторы SHIMPO: Обеспечивают быстрые, точные и плавные перемещения портала без вибраций. Большой запас прочности для интенсивной работы.
Автосмена столов (опция): Позволяет загружать новый лист на одном столе, пока на другом идет резка. Смена занимает всего 14 секунд, что минимизирует простои и значительно увеличивает выработку.
Автосмена столов (опция): Позволяет загружать новый лист на одном столе, пока на другом идет резка. Смена занимает всего 14 секунд, что минимизирует простои и значительно увеличивает выработку.
Надежная промышленная система управления:
Чиллер HAN LI / S&A: Двухконтурная система поддерживает точную температуру лазера и головки, что критически важно для стабильной работы и долгого срока службы.
Электрокомпоненты Schneider Electric: Ключевая электрическая начинка от мирового лидера — залог безотказной работы в промышленных условиях.
Встроенный стабилизатор напряжения: Защищает всю электронику станка от скачков в сети.
Электрокомпоненты Schneider Electric: Ключевая электрическая начинка от мирового лидера — залог безотказной работы в промышленных условиях.
Встроенный стабилизатор напряжения: Защищает всю электронику станка от скачков в сети.
Удобство для оператора:
Программное обеспечение CypCut: Интуитивная система для создания, управления и оптимизации программ резки. Позволяет импортировать чертежи, моделировать процесс и гибко настраивать режимы.
Промышленная стойка с дисплеем: Эргономичный пульт с вертикальным экраном для удобного контроля над всем процессом.
Wi-Fi пульт дистанционного управления: Позволяет оператору управлять станцией, настраивать и запускать резку непосредственно у рабочего стола.
Промышленная стойка с дисплеем: Эргономичный пульт с вертикальным экраном для удобного контроля над всем процессом.
Wi-Fi пульт дистанционного управления: Позволяет оператору управлять станцией, настраивать и запускать резку непосредственно у рабочего стола.
Сравнение моделей 3015D
* Точные характеристики зависят от типа металла, используемого газа и настроек оборудования.
Модели в линейке DRAGON 3015D
6 кВт
Максимальная производительность
Увеличенная толщина реза
Текущая модель
Увеличенная толщина реза
Часто задаваемые вопросы
ГАБАРИТНЫЕ РАЗМЕРЫ
Рабочая область основного стола
3000х1500 мм
Габаритные размеры установленного оборудования
4100х2350х1700 мм
Масса
2300 кг
ИСТОЧНИК
Оптоволоконный лазерный источник
RAYCUS Опционально: IPG
Номинальная мощность лазера
6000 Вт
Длина волны
± 1070 - 1080 Нм
Регулировка выходной мощности
10 - 100%
Температура эксплуатации
10°С~40°С
Температура хранения
-10°C~60°C
Охлаждение
Водяное
Время работы лазерного излучателя
До 100 000 часов
Минимальная ширина реза
0,1 мм
Тип подключения коннектора
QBH
ХАРАКТЕРИСТИКИ ОПТИКИ
Лазерная головка
BOCI BLT 310I
Тип фокусировки
Автофокусировка
Тип охлаждения
Водяное + воздушное
Датчик высоты
Емкостный автоматический
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность серводвигателей по Y
1.3 кВт.
Мощность серводвигателей по X
0.85 кВт
Мощность серводвигателей по Z
0.4 кВт
Максимальная скорость перемещения:
110 м/мин
Максимальная скорость реза
В соответствии с режимами
Максимальное ускорение по X,Y
1.1 G
Точность позиционирования
<0,03 мм
Точность повторения
<0,02 мм
Направляющие по X, Y, Z
Линейные качения
ХАРАКТЕРИСТИКИ ЭЛЕКТРОНИКИ
Интерфейс подключения
RS-232/Ethernet
Концевые датчики положения
Индуктивные
Напряжение питания
380В ± 10%, 50 Гцт
Стабилизатор напряжения
60 / 60 кВт
ПАРАМЕТРЫ УПРАВЛЕНИЯ
Интерфейс управления
Панель управления + DSP контроллер
Система управления
FS CUT
Управляющая программа
CYP CUT\ / TUBE PRO
Электрокомпоненты
SCHNEIDER
РАБОЧИЕ ГАЗЫ
Консоль автоматического переключения газов
2 канала
Использование рабочих газов
Азот, Кислород, Воздух
КОМПЛЕКТАЦИЯ
Станина
Сварная
Плата управления
FS CUT 2000Е
Система управления
CYPCUT
Лазерный источник
RAYCUS
Лазерная головка
Промышленная с автофокусом BLT 421
Система отслеживания высоты
Автоматическая BCS 100
Линейные направляющие
HIWIN (Тайвань)
Серводвигатели X/Y/Z
BOCI(Япония)
Редукторы
SHIMPO (Япония)
Консоль управления
ЖК дисплей
Пульт управления
DSP WI FI
Пропорциональный клапан
SCM / AirTac
Электромагнитный клапан
SMC / AirTac
Чиллер
HANLI / S&A / TF
Система смазки
Автоматическая
Стабилизатор напряжения
Промышленный 3-фазный
Вытяжной вентилятор
3 кВт
